超薄、高柔韌、高強度玻璃能做什么？

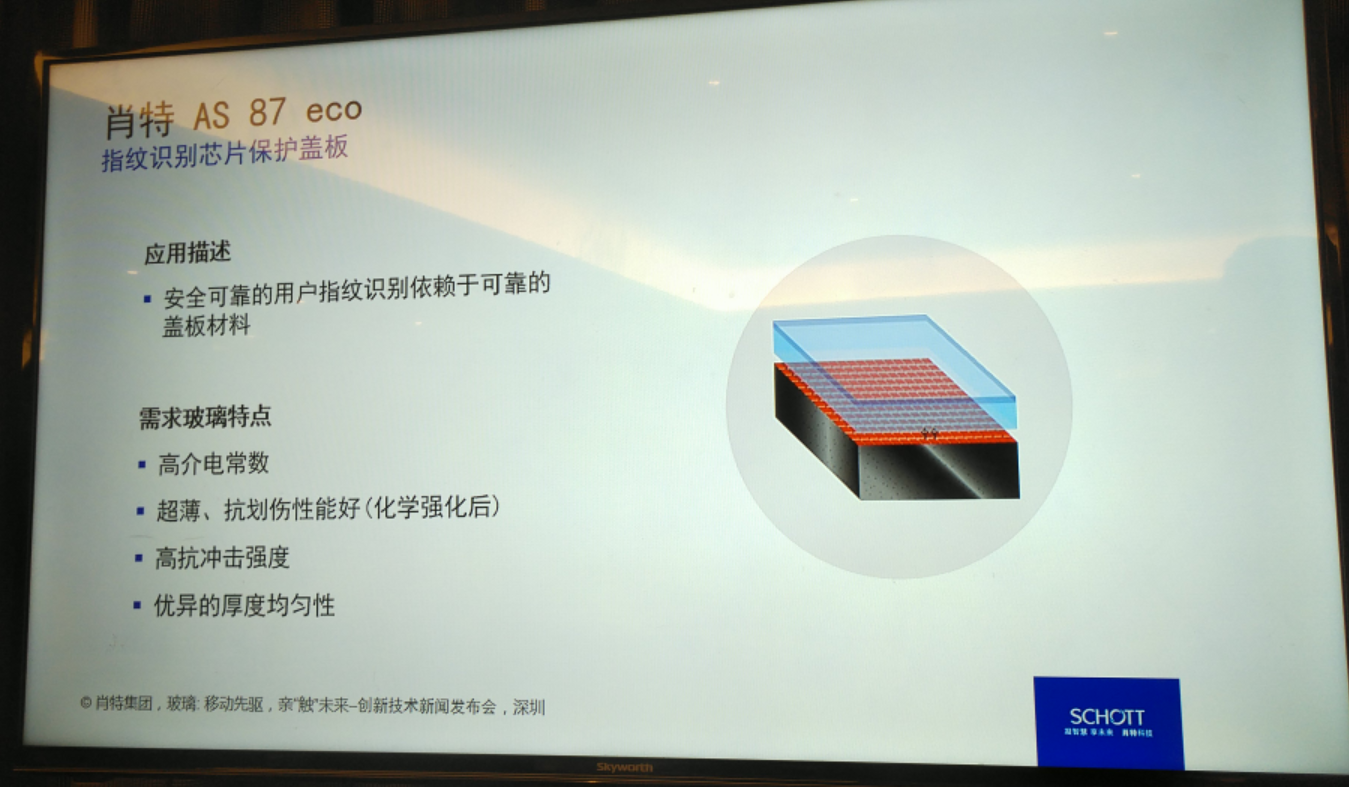

　　據了解，目前指紋模組蓋板的保護材料有玻璃、陶瓷和藍寶石玻璃三種。玻璃蓋板目前占到70%的份額。與玻璃蓋板相比較的是藍寶石玻璃蓋板。曾經蘋果取消采用藍寶石手機蓋板將一大批投資藍寶石玻璃的供應鏈廠商帶進了溝里，好在隨后在iphone7蘋果又重新在指紋蓋板上采用藍寶石玻璃。不過，藍寶石本身的生產成本比玻璃高很多，良率也低很多，同時加工、拋光都需要很高的成本。

　　目前市面上主流的指紋玻璃蓋板厚度是在0.3μm左右，指紋識別的玻璃厚度是在0.175μm。目前能夠提供這個厚度玻璃的供應商非常有限，成本居高不下，同時制成的模組抗沖擊和靜電的能力也比較弱。

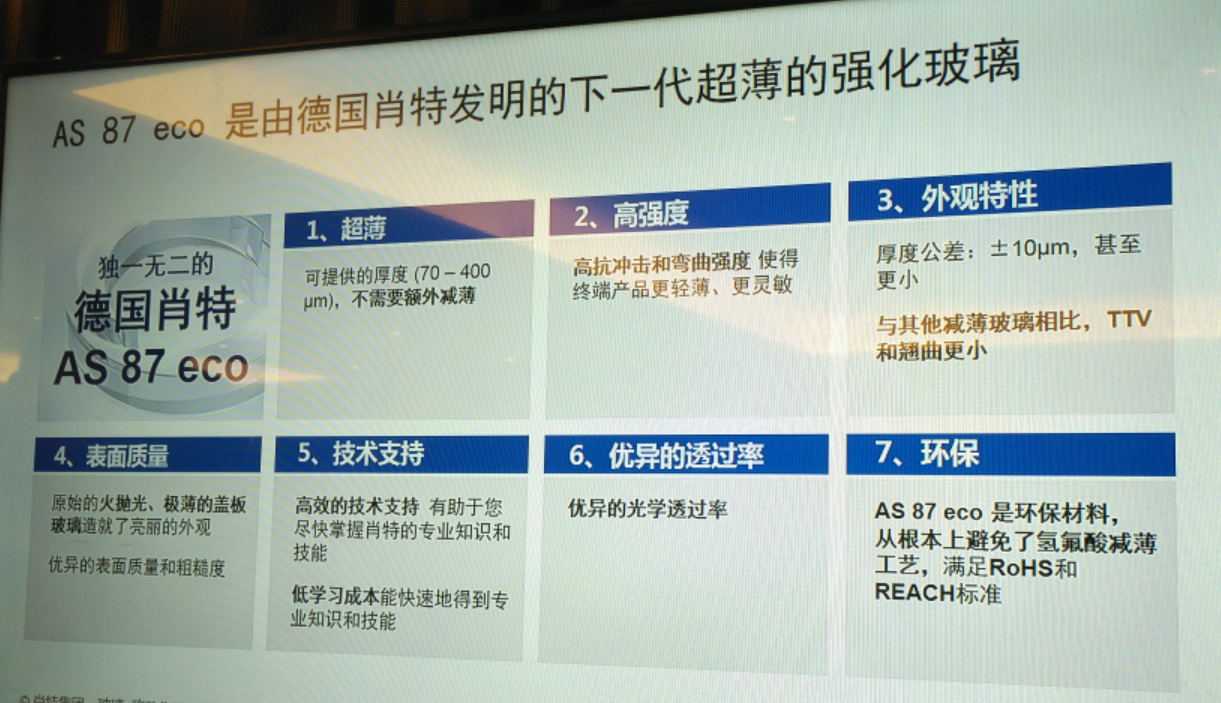

　　許多年前，肖特的研究人員就對厚度低至25微米的超薄玻璃進行了研究。德國肖特集團推出的超薄特種玻璃AS87eco具備卓越的光學和電磁傳送特性，這些特性對于指紋識別模組來說都是重要的參考因素。由于采用獨特的一次成型生產工藝，這種超薄玻璃可根據客戶需求提供多種厚度規格。

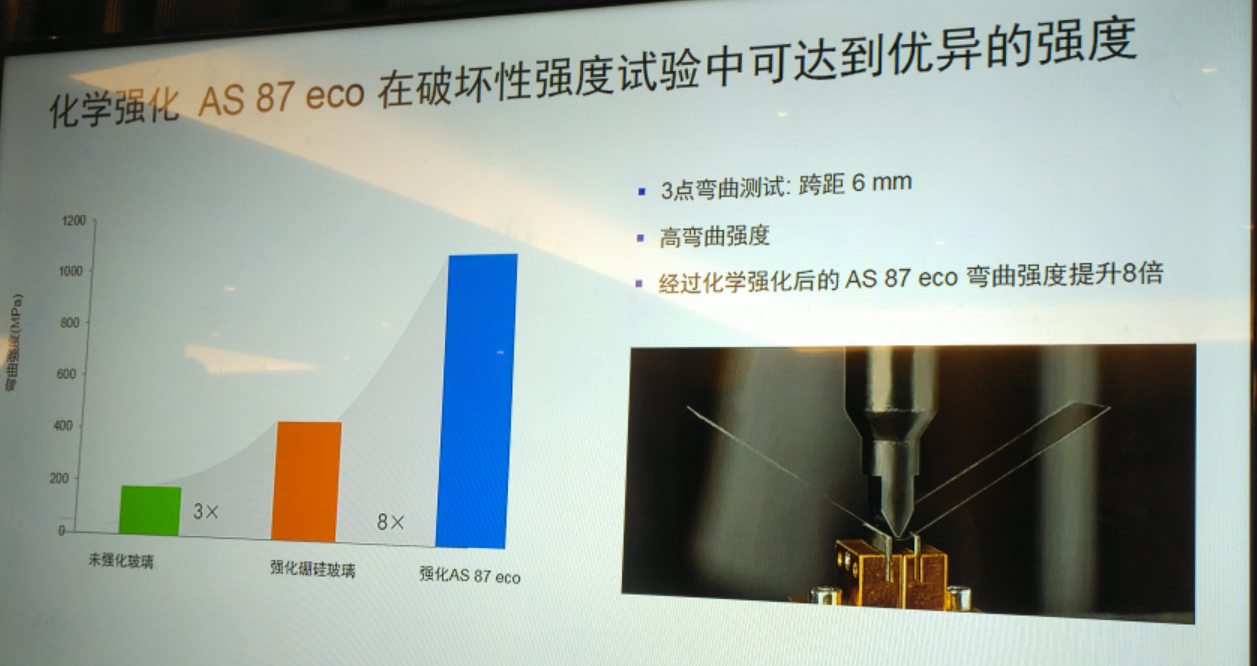

　　目前國內某知名品牌就有采用肖特的指紋蓋板玻璃。AS87eco還可以像紙一樣進行折疊，可以實現非常優異的強度。肖特目前能做到最薄的玻璃是25μm，可能比頭發還要薄。薄的玻璃又能高強度的很少，在行業內肖特還沒看到比AS87強度更高的玻璃。而且AS87還可以進行鋼化處理。

　　這款超薄玻璃其實不太適合做傳統的手機蓋板以及Uderglass的玻璃蓋板。因為uderglass需要在指紋傳感器部分將玻璃減薄，所以必須采用較厚的玻璃。這款玻璃更適合未來的可彎曲手機終端。eco是環保的意思，避免了使用有害的氫氟酸化學減薄厚玻璃的步驟，可滿足RoHs和REACH標準。

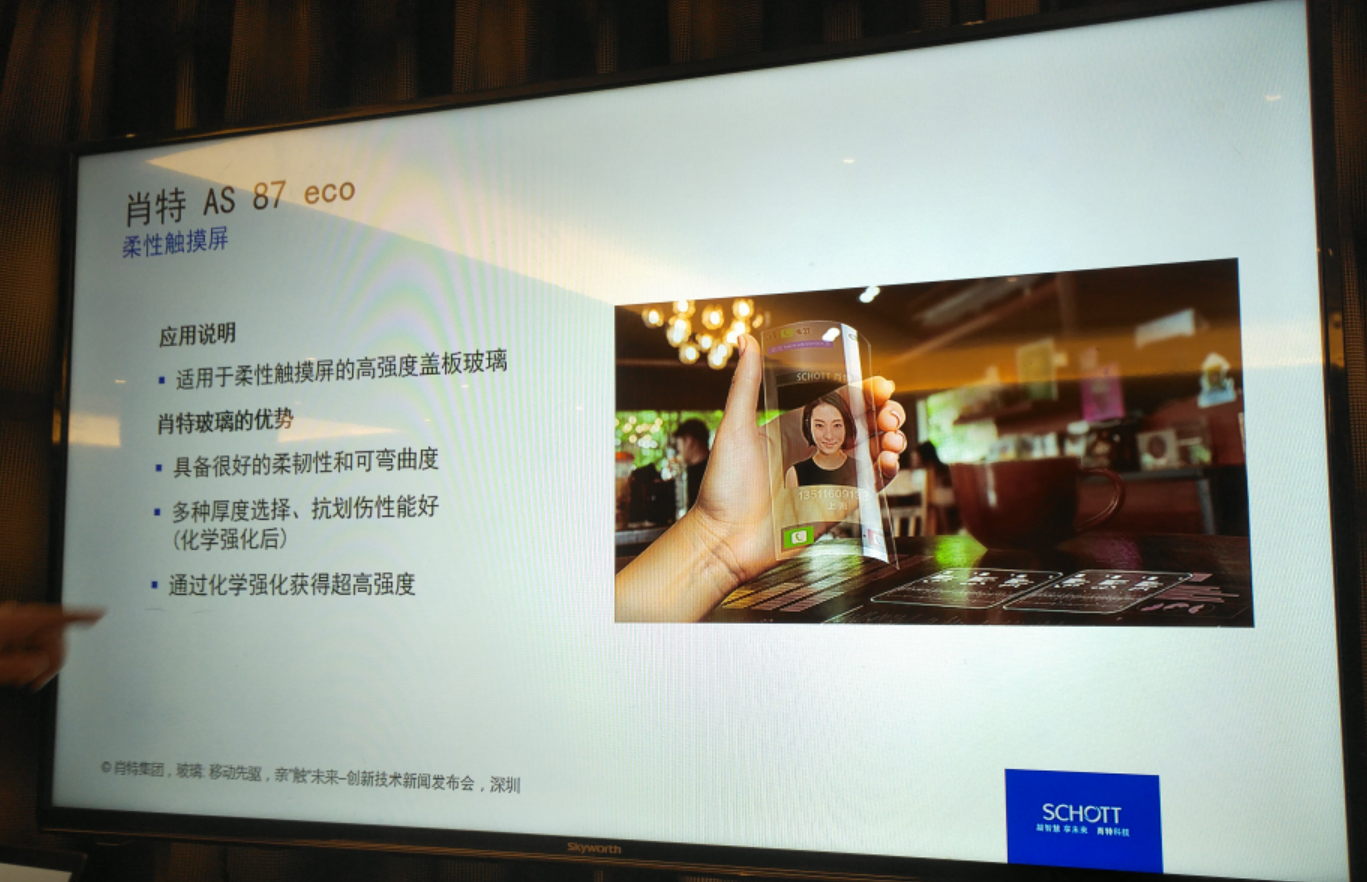

　　除了可用于指紋模組蓋板玻璃，肖特AS87eco由于其足夠的輕薄，也可用于曲面顯示屏的保護玻璃。為什么要做超薄玻璃呢？現在玻璃的研發生產并不是閉門造車，而是先了解客戶的需求，再把需求變成技術要求。超薄玻璃最大的應用可能還是針對未來的各種柔性顯示應用中。 比如柔性觸摸屏的高強度蓋板玻璃，需要同時具有很好的柔韌性和可彎曲度。比如從2016年開始，一些品牌的旗艦機型開始采用的3D曲面屏手機，目前大部分采用的是熱彎技術，如果采用這種高強度可彎曲的玻璃，可以實現一體成型，不需要再進行熱彎。 比如VR領域，現在的VR眼鏡還是比較大而笨重。未來借助超薄玻璃，VR設備將會變得越來越輕，越來越簡便。不僅是在顯示屏玻璃領域，在其它領域的使用也會越來越廣泛。

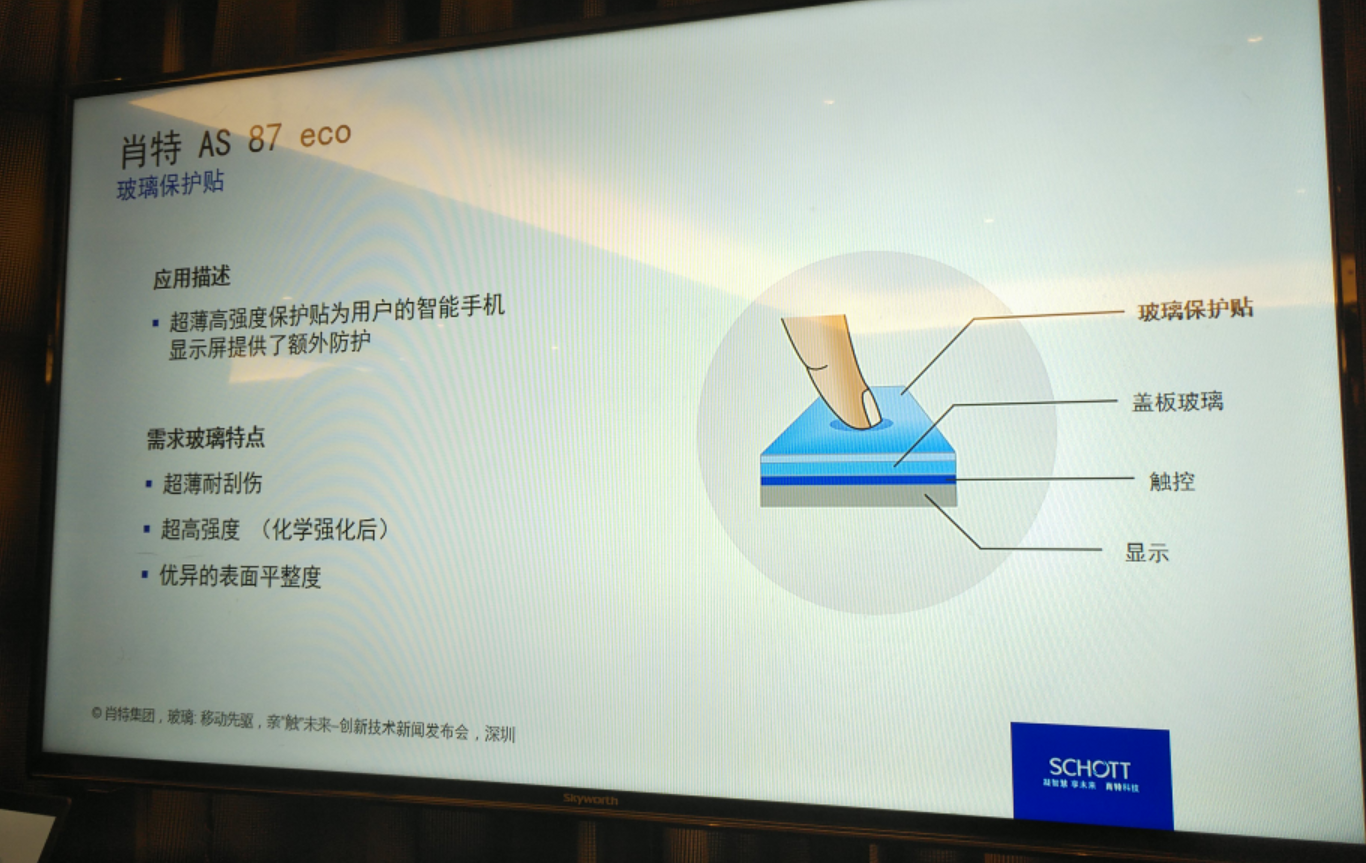

　　除此之外，AS87eco還可用于某些智能手機的玻璃保護貼。未來肖特將會跟一些高端的貼膜廠家合作，有可能會推自己的品牌，比如消費者會看到有肖特logo的保護貼出現。

　　雙攝像頭普及催生紅外濾光片需求

　　值得一提的一個需求是應用到攝像頭模組的紅外截止濾光片。由于手機雙攝像頭模組的普及，2017年紅外截止濾光片的需求可能翻倍。不僅僅是后置雙攝像頭，前置攝像頭也可能采用雙攝像頭。包括印度等新興市場也將進一步增加對于濾光片玻璃的需求量。

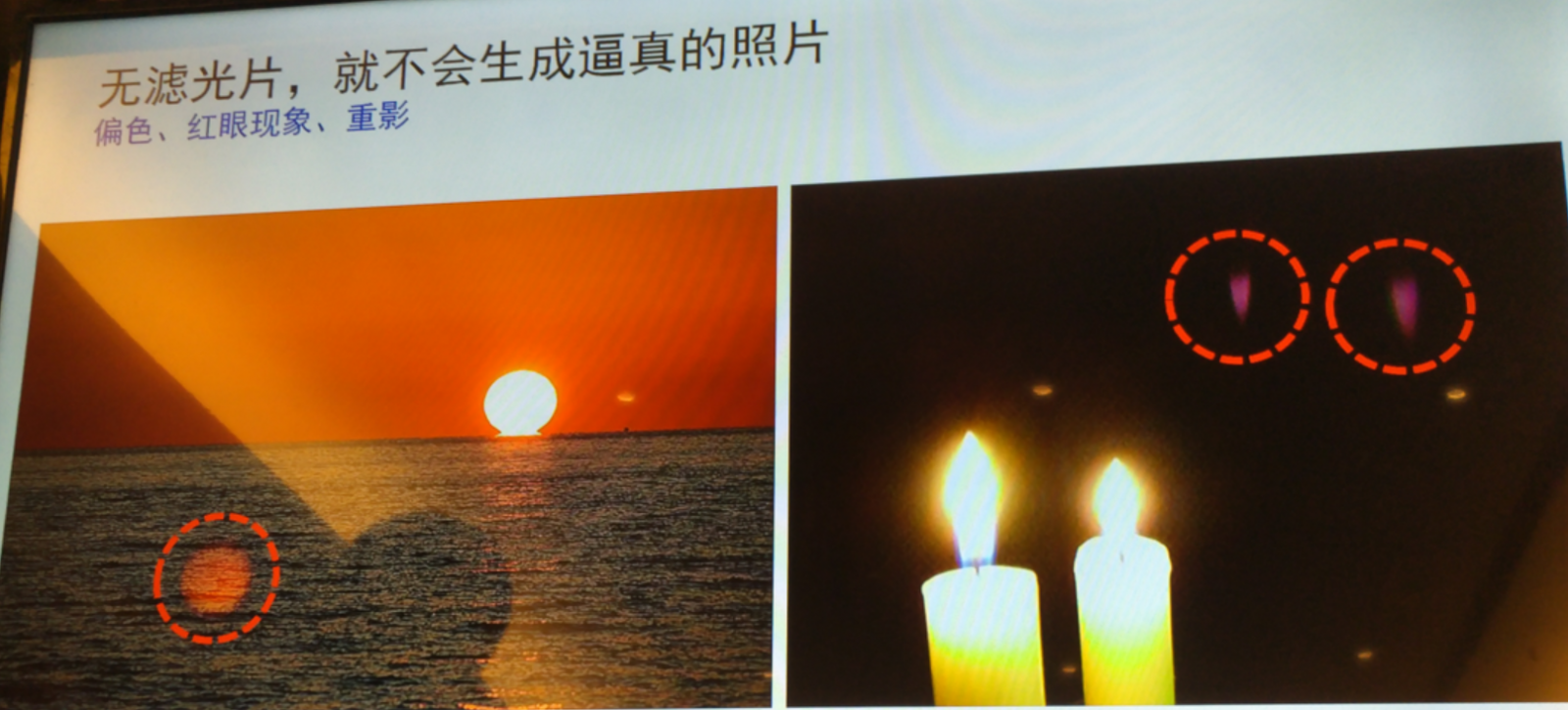

　　如果沒有配備紅外濾光片，那么照出來的照片會偏紅。比如有血管分布的地方，因為溫度偏高，所以看到的紅光會特別明顯。

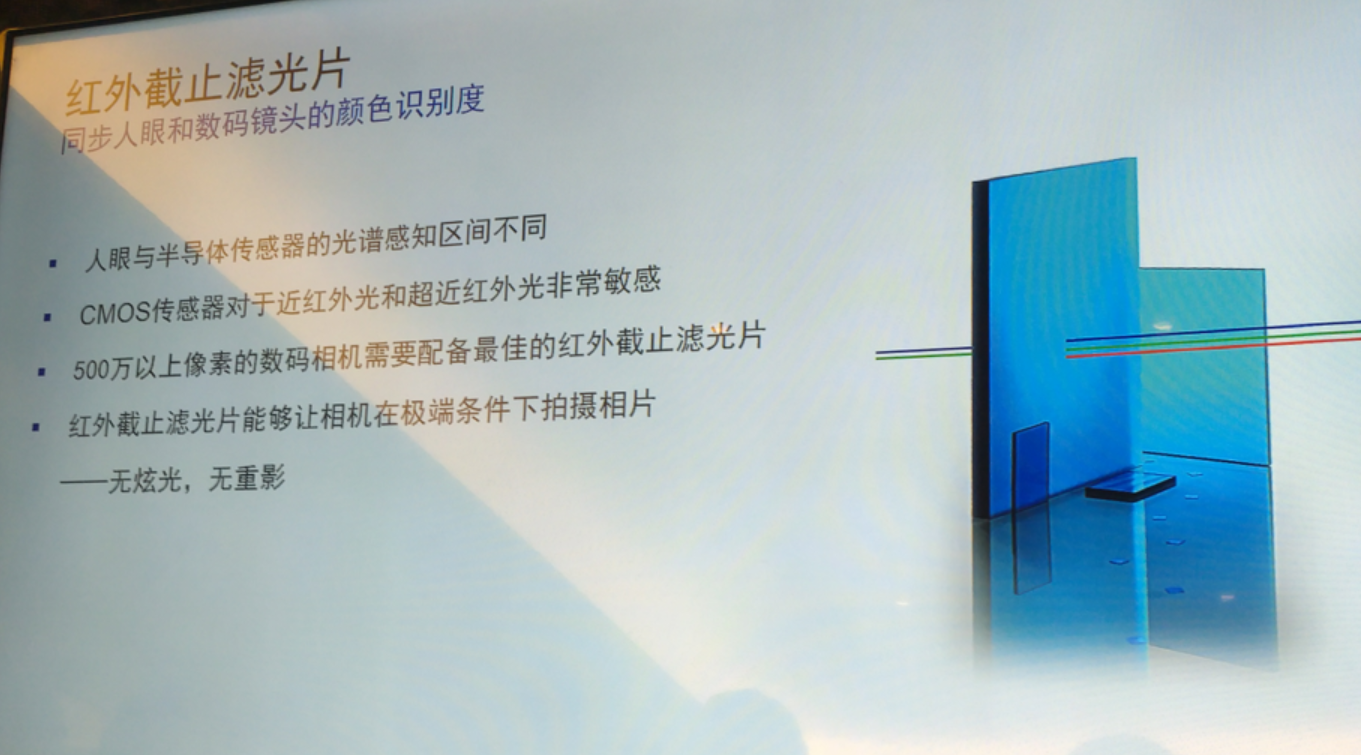

　　為什么要采用紅外截止濾光片？這是由于人眼與半導體傳感器的光譜感知區間不同，因此相機的CMOS傳感器可以捕捉到人眼中反射的紅光，這在人像拍攝中經常會遇到炫光或重影。為了保證成像的真實性，所以需要一個濾光片，把紅外光給過濾掉。

　　目前500萬以上的高端相機基本都標配紅外截止濾光片。除了濾光片，保護攝像頭免遭劃痕的玻璃蓋板也將產生一個倍增的需求。目前濾光片主要分為兩種，一種是吸收型濾光片，通過吸收原理把光吸收掉了；另一種是干涉型濾光片。據了解，吸收型濾光片主要應用于500W像素以上的攝像頭，而干涉型濾光片主要用于500W像素以下。肖特在干涉型濾光片領域占據很高份額，幾乎100%的基材都由肖特提供。

　　模組廠是從玻璃加工廠買到已經切割好的玻璃。這個可見光的透光率鍍膜后可以達到97%左右，基本上保證可見光范圍內全透過。因為攝像頭中所有的濾光片都是鍍膜的，原始透過率可能是92%，通過鍍膜后透光率可達到97%左右。

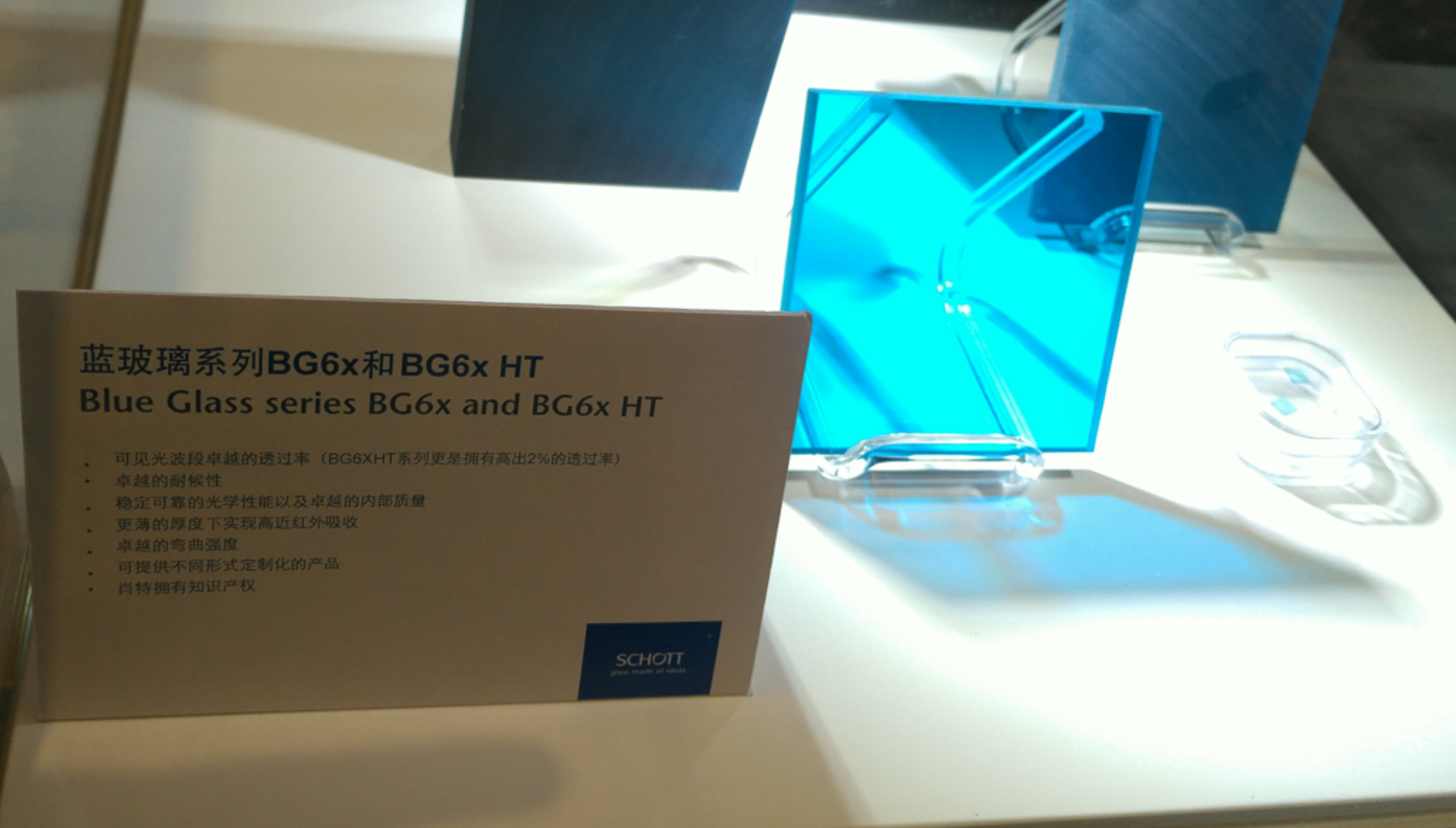

　　肖特提供的藍玻璃系列BG6x和BG6x HT，就是一種濾光材料，可實現高近紅外吸收，同時還可實現非常好的彎曲強度。藍玻璃濾光不是通過鍍膜來實現的，是通過本體實現的。這款玻璃化學穩定性好、耐厚性好，另外透過率更高。

　　據了解，目前中國前十大手機品牌中，有量產使用肖特藍玻璃的有5家。不光是手機，包括專業相機的客戶也有采用這款產品。另外，安防類產品中，只要是搭配CMOS的，都會用到。由于安防類的產品大多在戶外，對化學穩定性要求比較高，所以大多是使用干涉型紅外截止濾光片。

　　晶圓級封裝助力MEMS傳感器及5G高頻射頻應用

　　除了在手機CMOS傳感器中，超薄玻璃在晶圓級的芯片封裝中也扮演著重要角色，比如MEMS傳感器。MEMS分成很多種，有一些MEMS的包括麥克風，有一些設計中必須形成一個緊密的空腔，這個設計中必須用到玻璃。比如壓力傳感器、一定要用到玻璃。加速傳感器也要用到玻璃。 同肖特的AS87eco?樣，肖特的MEMpax產品也是通過運?下拉法直接熱成型工藝生產，從而拉制成型所需的厚度。MEMpax的特別之處在于具有和硅材料匹配的熱膨脹系數。而且，這種玻璃十分適用于陽極鍵合工藝。通過運用特殊工藝，MEMpax可以和硅片，這種用于芯片、傳感器的基礎材料實現緊密結合。

　　如今，MEMpax已經被用于汽車傳感器中，用于測量胎壓和油壓。其主要原理是通過壓力、加熱和拉力，與MEMS部件一起提供高可靠的測量結果。

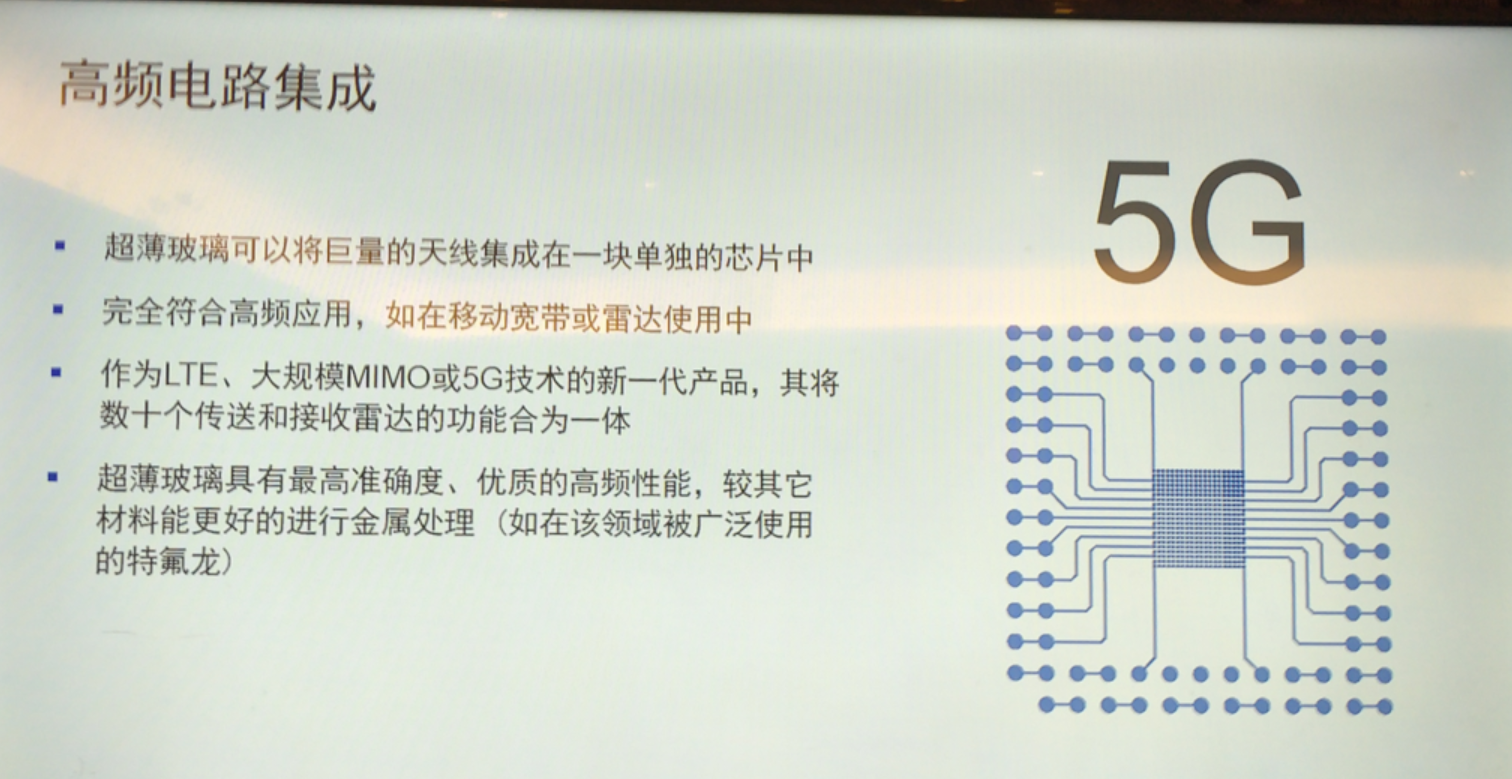

　　極其均質化的特殊玻璃材料不僅適合作為未來傳感器中昂貴聚合物的理想替代品，同時，還可以作為高頻5G應用如大規模MIMO系統和雷達的基板材料。

　　所謂大規模MIMO系統可以作為5G網絡的基礎，需要將盡可能多的電路元件和天線在一個較小的空間集中組裝在一個經過優化的部件內，同時確保擁有更優質的性能。這對于多輸入/輸出無線電系統很有挑戰。增加的天線不僅能提升傳輸速度，而且也能保證限定空間范圍內更穩定的連接性，比如足球場或密度較高的城市中心。相對以往天線采用的聚四氟乙烯材料，玻璃具有更優異的金屬化性能，相比塑料而言，又具有更高的剛性和介電系數。肖特集團的超薄專用玻璃可以提供極高設計自由度、高標準的制造精度以及卓越的高頻性能。用玻璃材料替代一些天線應用材料，或者改變成分與結構。主要目的還是為了讓天線的集成度變得更高。此外，手機的天線越來越多、越來越復雜的時候，手機的背殼材料也需要進行選擇，相對于金屬材質，對于信號沒有屏蔽功能的玻璃材料也成為一個更好的選擇。

　　除了針對天線材料，肖特的電子封裝部門還提供光電轉換裝置的封裝，用玻璃來封住感光器件，最后供貨給大的通信設備廠商。
