光學畸變，簡而言之，是指光線經過光學系統后，圖像的形狀與原始物體相比發生了變形。它是評價光學系統成像質量的重要指標之一，特別是在需要高精度成像的領域，如航空攝影、醫學影像、機器視覺等，畸變的影響尤為顯著。

一、畸變的類型與特征

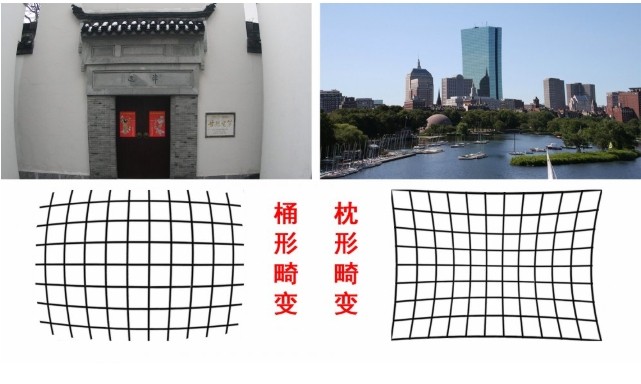

徑向畸變主要分為桶形畸變、枕形畸變。

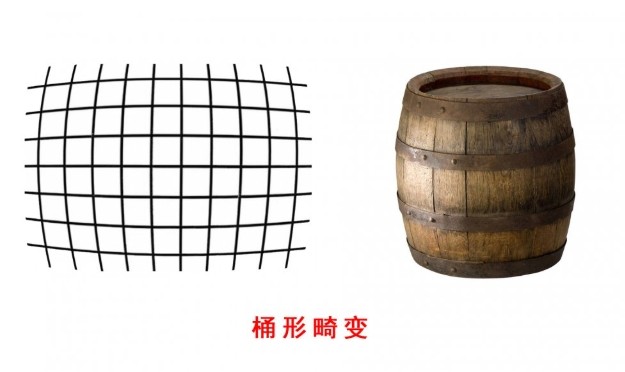

桶形畸變：圖像中心向外膨脹，邊緣部分向中心收縮，形如桶狀。常見于廣角鏡頭，尤其在視場角較大的情況下更為明顯。

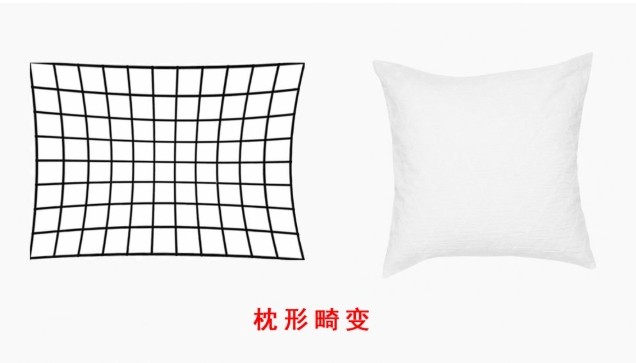

枕形畸變：與桶形畸變相反，圖像中心向內凹陷，邊緣部分向外擴張，形如枕頭。這種畸變通常出現在長焦鏡頭或望遠鏡中。

切向畸變：由于鏡頭組裝時的微小誤差或鏡頭本身的設計缺陷，導致光線在切向方向上發生偏轉，引起圖像在水平或垂直方向上的拉伸或壓縮。

薄棱鏡畸變：一種較為復雜的畸變形式，它同時包含了徑向和切向的成分，導致圖像在多個方向上發生形變。

二、畸變的產生機制

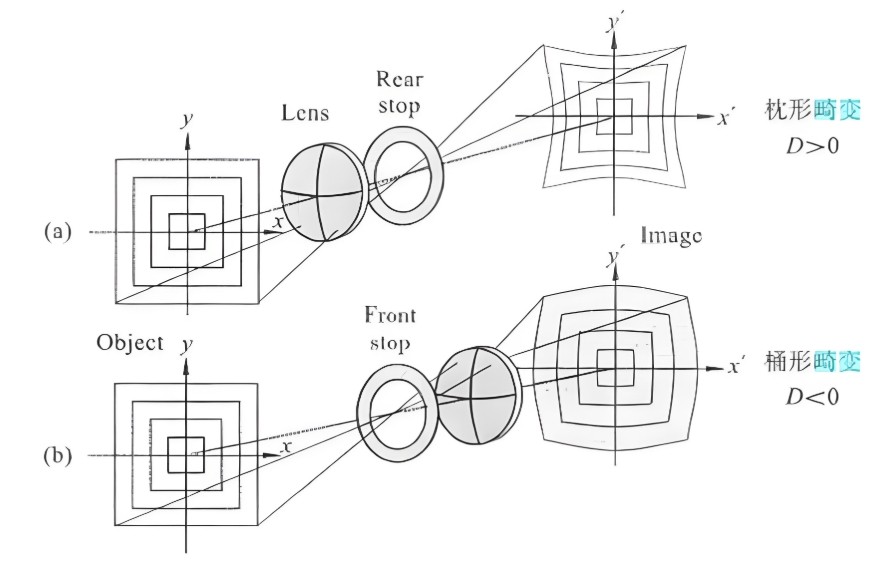

畸變主要由光學系統的幾何特性決定，包括鏡頭的曲率、厚度、材料以及鏡頭組之間的相對位置等。此外，光線在通過光學系統時的折射和反射作用也會加劇畸變的發生。在設計和制造過程中，即使微小的誤差也可能導致顯著的畸變。

三、畸變的影響因素

視場角：視場角越大，畸變通常越明顯。這是因?yàn)殡S著視場的增大，光線偏離光軸的角度也增大，導致成像系統對光線的偏折作用更加顯著。

焦距：焦距越短（如廣角鏡頭），畸變通常越嚴重；焦距越長（如長焦鏡頭），畸變相對較輕。

鏡頭質量：高質量的光學鏡頭通常采用更復雜的設計和多片高精度的鏡片組合，以減小畸變的發生。

環境因素：如溫度、濕度等環境因素也可能對光學系統的性能產生影響，從而間接影響畸變的大小。

四、畸變的校正方法

軟件校正：利用圖像處理軟件對拍攝到的圖像進行后期處理，通過算法校正畸變。這種方法適用于大多數數碼相機和智能手機攝像頭。

硬件校正：在光學系統中引入專門的校正元件，如畸變校正板、非球面鏡片等，以減小畸變的發生。這種方法通常用于高端光學設備，如專業相機鏡頭、望遠鏡等。

優化設計：在光學系統的設計和制造過程中，通過優化光學元件的參數和布局來減小畸變的發生。這包括采用非球面鏡片、自由曲面鏡片等先進技術。

五、畸變的應用與影響

醫學影像：在醫學影像領域，畸變可能導致診斷信息的丟失或誤判，因此需要對圖像進行精確的校正。

機器視覺：在機器視覺系統中，畸變會影響圖像的識別和處理精度，因此需要對鏡頭進行嚴格的篩選和校正。

航空攝影：在航空攝影中，畸變可能導致地圖制作、地形測量等應用中的誤差，因此需要對圖像進行精確的幾何校正。

綜上所述，光學畸變是光學系統中不可避免的現象，但通過合理的設計和校正方法，可以將其對成像質量的影響降到最低。在實際應用中，需要根據具體需求選擇合適的校正方法和設備，以獲得高質量的成像效果。
