非球面透鏡在現代光學系統中扮演著重要角色，其復雜曲面設計能夠有效減少光學系統的像差，提高成像質量。在非球面透鏡的制造中，以“非球面點車”和“非球面一體模壓”兩種加工工藝為代表。這兩種工藝在技術原理、加工精度、生產效率和應用場景上存在顯著差異。下面我們將簡單為大家介紹這兩種加工的都特點與區別。

一、工藝原理與技術特點

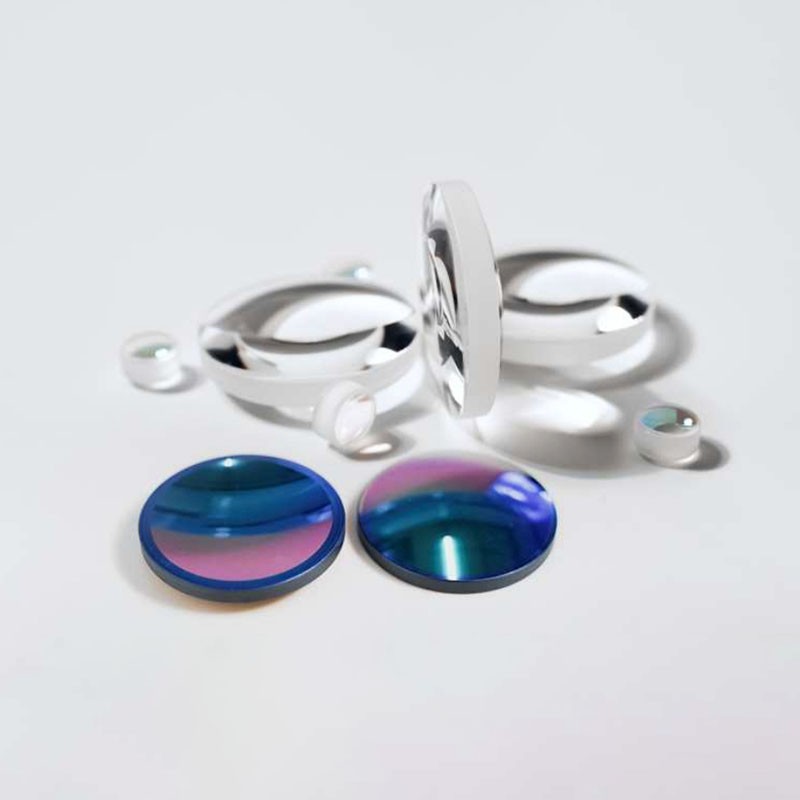

1.非球面點車

非球面點車是一種超精密加工技術，通過逐點切削的方式逐點去除材料后形成非球面表面。其核心工作原理包括高精度運動控制、點對點加工和高精度測量與反饋。機床通過高精度的數控系統（CNC）控制刀具或工件的運動，通常采用多軸聯動（如X、Y、Z軸，甚至旋轉軸）來實現復雜曲面的加工，確保每個加工點的位置和切削深度精確無誤。

非球面表面被分解為無數個離散點，機床根據預設的程序逐點加工，最終形成連續的非球面形狀。加工過程中，刀具的路徑和切削參數需要根據每個點的曲率變化進行動態調整。此外，加工過程中通常會集成在線測量系統，實時監測加工表面的形狀誤差，并通過反饋控制系統進行修正，確保加工精度。

其核心特點包括：

點對點加工：將非球面表面分解為無數個離散點，通過高精度數控系統逐點加工。

高精度控制：采用多軸聯動和高精度主軸，確保每個加工點的位置和切削深度精確無誤。

在線測量與補償：集成高精度測量系統，實時監測加工誤差并進行補償。

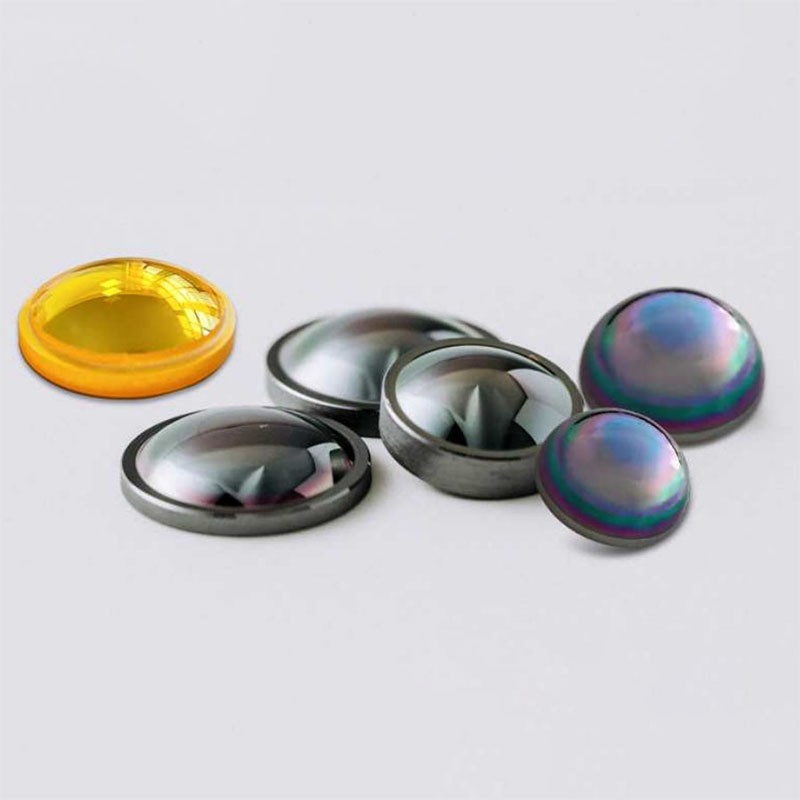

2. 非球面一體模壓

非球面一體模壓是一種成型工藝，通過高溫高壓將玻璃或塑料材料壓制成非球面形狀。其核心工作原理包括模具設計、加熱軟化、高壓成型和冷卻固化。首先，根據非球面透鏡的設計要求，制造高精度的模具，模具表面形狀與目標非球面完全一致。然后，將玻璃或塑料材料加熱至軟化溫度，使其具備可塑性。接著，將軟化后的材料放入模具中，施加高壓使其填充模具腔體并完全貼合模具表面。最后，通過冷卻使材料固化，形成與模具形狀一致的非球面透鏡。整個過程通過精確控制溫度、壓力和時間參數，確保成型透鏡的幾何精度和表面質量。

其核心特點包括：

模具成型：使用高精度模具，通過一次成型工藝直接制造非球面透鏡。

高效率：適合大批量生產，單次成型時間短。

材料適應性：主要用于玻璃或塑料光學元件的制造。

二、兩種工藝的技術差距

非球面點車適用于多種材料，包括玻璃、晶體、金屬等，加工精度極高，通常可達到亞微米甚至納米級精度，表面粗糙度可控制在納米級別，但逐點加工方式導致效率較低，適合小批量、高精度需求的生產，成本高，加工時間長，單件成本較高。

非球面一體模壓主要用于玻璃和塑料材料，對材料的熱性能和流動性有較高要求，加工精度受模具精度和材料特性的限制，通常為微米級，表面粗糙度較高，后續可能需要拋光處理，一次成型工藝效率高，適合大批量生產，但在模具制造和材料選擇上需要較高成本，但大批量生產時單件成本顯著降低。

三、實際應用效果與應用場景

非球面點車制作的非球面透鏡具備高精度、高表面質量，能夠滿足極端光學性能需求，適用于對像差校正要求極高的光學系統，如高端光學設備天文望遠鏡、高分辨率顯微鏡、激光投影系統等，也有用于光刻機中的高精度光學元件，航空航天衛星鏡頭、紅外光學系統。

非球面一體模壓制作的非球面透鏡生產效率高，成本低，適合大批量生產，精度和表面質量相對較低，但通過后續拋光處理可滿足一般光學需求，大規模用于手機鏡頭、VR/AR設備鏡頭、車載攝像頭、激光雷達、內窺鏡、眼科儀器等

總的來說，兩種工藝的突出表現的優勢各有各自的優勢形成互補，非球面點車的超高精度能夠滿足極端光學性能需求，適合高精度光學系統及多種材料和復雜曲面設計，能夠小批量生產各種定制化產品。非球面一體模壓具備一致性高，模具成型確保產品一致性，且能夠一定程度上減少材料浪費，降低生產成本，適合大規模標準化生產。
