什么是牛眼濾光片？都有哪些分類？
牛眼濾光片（Bull's Eye Filter）是一種具有同心圓環結構的光學元件，因其外觀類似箭靶或牛眼而得名。其核心功能是通過不同環帶對光的波長、偏振態、強度或相位進行選擇性調控，從而實現對光場的空間分布管理。與傳統均勻濾光片相比，牛眼濾光片在單一片基上集成多區域調控能力，可同時滿足復雜光學系統的多項需求，是激光技術、成像系統、光通信等領域的關鍵功能元件。
核心特性：
1. 同心環帶結構：環帶寬度可從毫米到微米級，支持高空間分辨率的光場調控。
2. 多功能集成：單器件實現光譜過濾、偏振轉換、強度衰減等多重功能。
3. 定制化設計：環帶數量、材料、透過率等參數可按應用場景靈活調整。
一、工作原理與設計基礎
牛眼濾光片通過以下物理機制實現光場調控：
1. 干涉效應：利用多層介質膜干涉，選擇特定波長光透過（如帶通濾光片）。
2. 吸收效應：材料本征吸收特性抑制特定波段光（如中性密度濾光片）。
3. 微納結構調制：通過表面微結構（如光柵、超表面）改變光的偏振或相位。
4. 相位延遲：引入螺旋相位生成渦旋光束（如渦旋相位片）。
其設計需結合精密鍍膜、納米加工或材料摻雜技術，確保環帶間的精確過渡與功能一致性。
二、牛眼濾光片的分類體系
根據功能特性與物理機制，牛眼濾光片可分為以下六類：
1. 光譜選擇型
通過環帶控制光的波長透過范圍，分為帶通型和長通/短通漸變型。
帶通型：每個環帶允許特定窄波段光通過（如中心環透紅光，外圍透藍光），用于多光譜成像或分光系統。
長通/短通漸變型：從中心到邊緣依次透射更長或更短波長光，適用于環境光補償或色差校正。
物理實現：
干涉型：依賴多層介質膜設計（如SiO?/TiO?交替鍍膜）。
吸收型：采用摻雜染料或半導體材料的基底（如吸收紫外光的環帶）。
2. 偏振依賴型
通過環帶調控光的偏振方向，分為徑向偏振片和角向偏振片。
徑向偏振片：偏振方向沿半徑分布，提升激光加工效率。
角向偏振片：偏振方向沿環帶切線分布，用于顯微成像增強對比度。
物理實現：
金屬光柵或液晶聚合物環帶結構。
超表面（Metasurface）納米天線陣列。
3. 強度調制型
通過環帶梯度調節光強，分為中性密度（ND）漸變濾光片和吸收型強度濾光片。

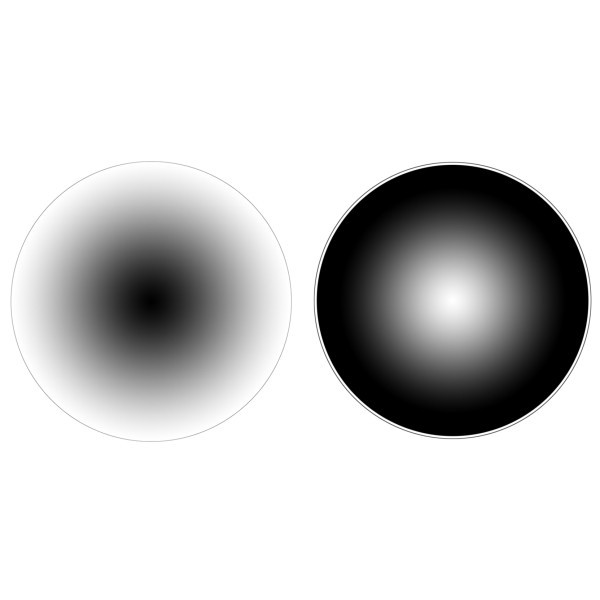

中性密度（ND）漸變濾光片：透過率從中心到邊緣逐漸降低（如90%→10%），用于抑制光暈或均衡激光能量。
吸收型強度濾光片：通過炭黑摻雜或金屬顆粒實現全波段光強衰減。
應用場景：攝影曝光平衡、激光束整形。
4. 相位調制型
通過環帶引入光學相位延遲，生成特殊光場：
螺旋相位片（Vortex Plate）：環帶相位從0到2π螺旋變化，產生攜帶軌道角動量（OAM）的渦旋光束，用于光鑷或量子通信。
波前校正片：校正光學系統像差，提升成像質量。
5. 復合功能型
整合多種調控功能，例如：
偏振+光譜復合型：同時選擇波長和偏振態。
相位+強度復合型：生成特定強度分布的渦旋光束。
此類濾光片多為定制化設計，用于高復雜度光學系統。
6. 吸收型牛眼濾光片
依賴材料吸收特性實現光調控，分為：
波長選擇吸收型：不同環帶吸收特定波長（如紫外/紅外），用于激光防護或雜散光抑制。
全波段吸收型：中性密度環帶漸變，適用于高功率激光系統。
優勢：高損傷閾值、低成本、寬角度穩定性。
三、應用場景與典型案例
1. 激光加工與整形
徑向偏振牛眼濾光片用于金屬切割，減少熱影響區。
ND漸變濾光片勻化高斯光束，提升加工均勻性。
2. 生物醫學成像
多光譜牛眼濾光片分離熒光信號，實現深層組織成像。
角向偏振光增強細胞膜顯微對比度。
3. 光通信與量子技術
渦旋光束實現多模復用，提升光纖通信容量。
偏振濾光片調控單光子態，用于量子密鑰分發。
4. 環境監測與遙感
無人機搭載帶通型牛眼濾光片，識別地表污染物或植被分布。
5. 消費電子
手機攝像頭集成吸收型牛眼濾光片，抑制邊緣眩光。
四、技術優勢與挑戰
| 優勢 | 挑戰 |
| 多功能集成，簡化光學系統 | 納米級加工精度要求高 |
| 高空間分辨率調控 | 復雜設計導致成本上升 |
| 支持高功率激光應用 | 寬光譜設計難度大 |
| 靈活定制化 | 環帶過渡區易產生串擾 |
五、未來發展趨勢
1. 超表面技術：利用超構表面實現超薄、寬波段牛眼濾光片，拓展至太赫茲/紫外波段。
2. 動態可調器件：結合液晶或電光材料，開發實時調控濾光參數的智能元件。
3. 低成本制造：推廣納米壓印、噴墨打印技術，推動大規模商業化應用。
4. 新材料應用：二維材料（如石墨烯）、等離子體結構提升吸收型濾光片性能。
牛眼濾光片以其獨特的空間調制能力，成為光學領域多場景應用的“瑞士軍刀”。從精密激光加工到消費電子成像，其分類的細化與技術創新持續推動光場調控技術的邊界。未來，隨著微納制造與新材料技術的突破，牛眼濾光片將在量子計算、AR/VR、生物傳感等新興領域展現更大潛力。
