我們都知道，在美容儀器的核心組件中，濾光片承擔著精準調(diào)控光波的重要使命，而石英玻璃在190-3500nm波段具有近乎完美的透光曲線，擁有超過90%的透過率，經(jīng)過鍍膜加工后，其透過率還能得到進一步提升，這使其成為操控光波的理想介質(zhì)。

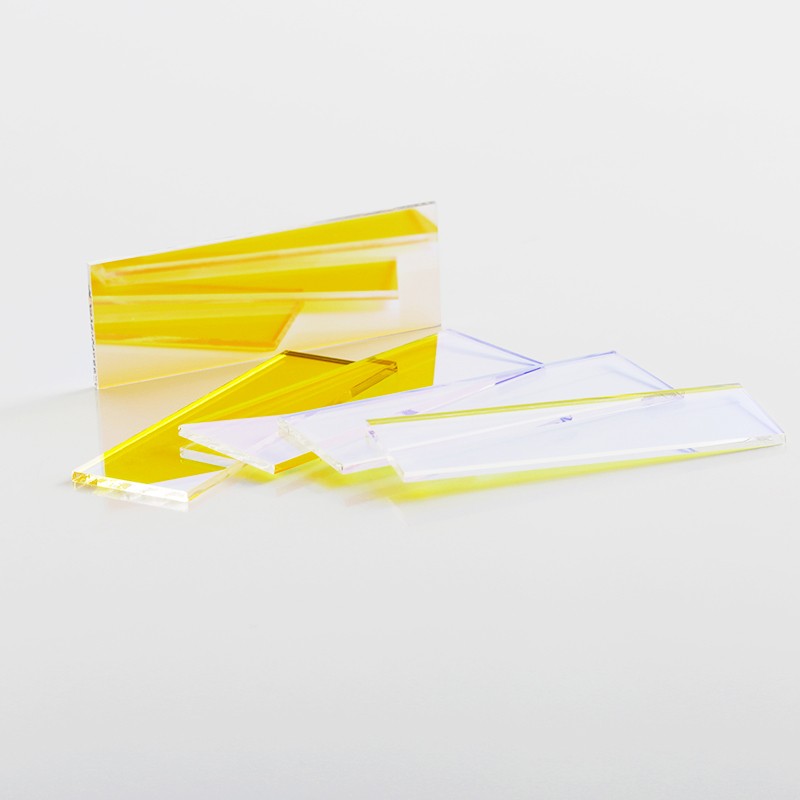

（激埃特原創(chuàng)圖LP-560長波通濾光片）

一、突破傳統(tǒng)認知的光學性能

普通光學玻璃在可見光波段看似表現(xiàn)優(yōu)異，但其透光率曲線在近紅外區(qū)域會出現(xiàn)明顯衰減。以K9光學玻璃為例，當波長超過1100nm時透光率驟降至70%以下，而高純度石英玻璃在1200nm波長仍保持92%以上的透光性能。這種寬光譜透射優(yōu)勢使石英基材能夠完美適配光子美容儀的多波長治療需求。

這種超凡的透光特性源于石英的晶體結(jié)構(gòu)：規(guī)則的SiO?四面體網(wǎng)絡(luò)形成寬達8.3eV的禁帶寬度，對可見光幾乎不存在本征吸收。在飛利浦Lumileds的對比實驗中，石英濾光片在連續(xù)工作1000小時后，630nm透射率僅下降0.8%，展現(xiàn)出驚人的光學穩(wěn)定性。

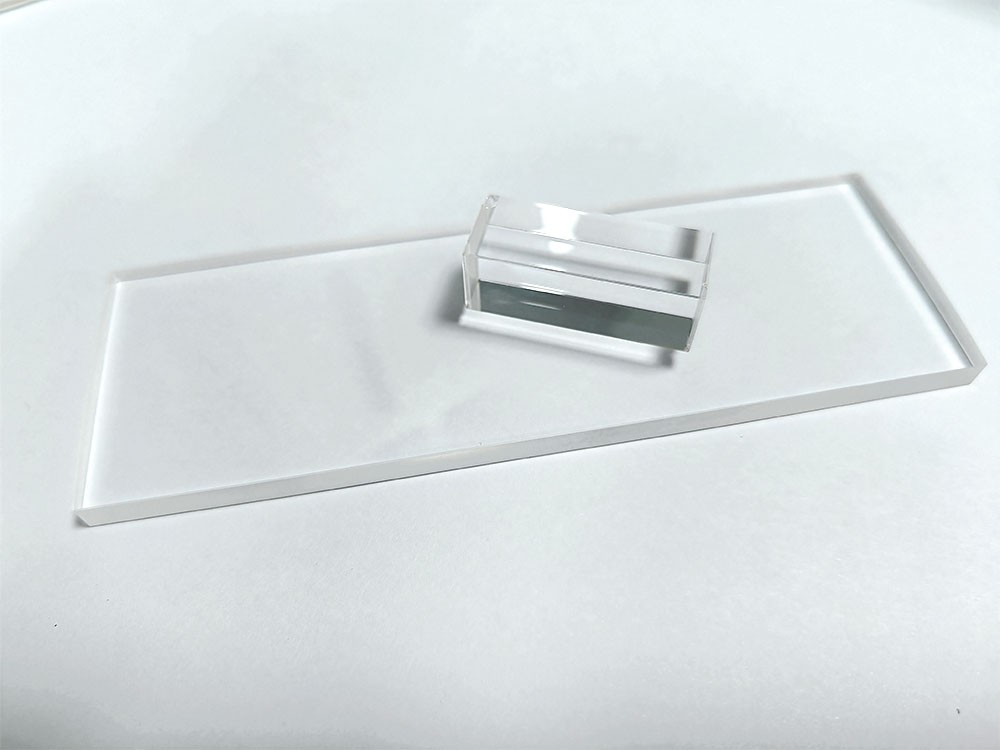

（派大莘攝）

二、材料科學的極限挑戰(zhàn)

美容儀濾光片需要承受LED模組長時間工作產(chǎn)生的80-120℃熱環(huán)境。石英0.55×10??/℃的熱膨脹系數(shù)，不足普通玻璃的1/4，這種特性使其在冷熱循環(huán)中保持亞微米級的形變控制。在雅萌RF射頻儀的耐久測試中，石英濾光片經(jīng)歷500次-20℃至100℃沖擊后，面型精度仍保持在λ/10（@632.8nm）的工業(yè)級標準。

現(xiàn)代美容儀光學模組往往需要承受長期光熱耦合作用。石英玻璃的軟化點高達1730℃，是普通鈉鈣玻璃（700℃）的2.5倍，對可見光和近紅外的吸收率<0.1%，確保光能高效穿透，這種特性使其在持續(xù)照射下仍能保持幾何穩(wěn)定性。實驗數(shù)據(jù)顯示，石英基板在80℃環(huán)境連續(xù)工作1000小時后，表面平整度變化小于0.1μm，完全滿足醫(yī)療級設(shè)備的可靠性要求。

當強脈沖光（IPL）以10Hz頻率轟擊濾光片表面時，石英的莫氏硬度7級抵御住每秒數(shù)十億次的光子沖擊。實驗室數(shù)據(jù)顯示，在等效5年使用期的加速老化測試中，石英表面粗糙度僅增加0.2nm，而樹脂材料的劃痕深度已達微米級。這種機械強度與表面硬度的完美平衡，使石英濾光片的服役壽命突破10000小時大關(guān)。

在化學防護層面，石英材料對常見護膚品成分展現(xiàn)出卓越的抗腐蝕性。在pH值2-12的溶液浸泡測試中，石英基材的腐蝕速率僅為0.02μm/year，比普通光學玻璃低兩個數(shù)量級。這種特性有效延長了濾光片在潮濕美容環(huán)境中的使用壽命。

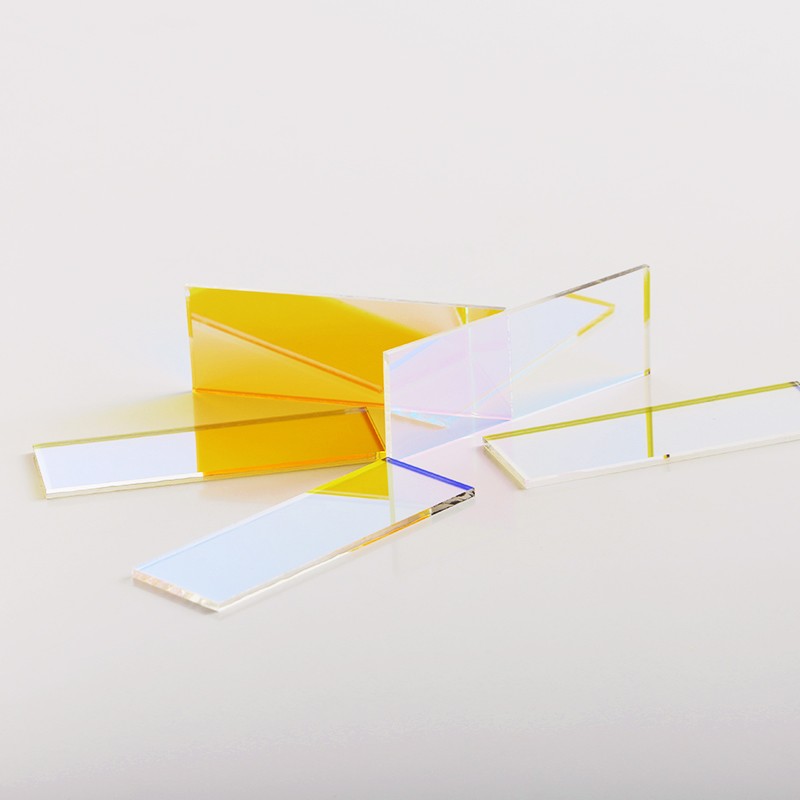

(激埃特原創(chuàng)圖)

三、精密制造的適配優(yōu)勢

石英基材的微加工性能在濾光片制造中具有不可替代性。其斷裂韌性值（0.8MPa·m^1/2）允許進行亞毫米級精密切割，配合反應(yīng)離子刻蝕工藝可實現(xiàn)0.5μm精度的微結(jié)構(gòu)加工。這種加工能力對制造梯度折射率濾光片、光子晶體濾光片等新型光學元件至關(guān)重要。

在鍍膜工藝適配性方面，石英基材的表面羥基密度（3-5個/nm2）顯著低于普通玻璃，這種特性使增透膜的結(jié)合強度提升40%以上。采用等離子體增強化學氣相沉積（PECVD）技術(shù)，可在石英表面構(gòu)建10層以上的納米級硬質(zhì)膜系，使濾光片的表面硬度達到9H鉛筆硬度等級。

從量子效率優(yōu)化到環(huán)境耐受性提升，石英基材在美容光學領(lǐng)域展現(xiàn)出的綜合性能優(yōu)勢，使其成為精密濾光片制造的不二之選。這種材料選擇不僅體現(xiàn)了光電技術(shù)與美容科技的深度融合，更預(yù)示著未來美容儀器將向著更高精度、更長壽命、更強環(huán)境適應(yīng)性的方向發(fā)展。在可預(yù)見的未來，隨著納米壓印、超表面制造等新技術(shù)的應(yīng)用，石英基濾光片還將開啟更多創(chuàng)新可能。

在光美容技術(shù)向精準化、個性化演進的時代，石英基材正在突破傳統(tǒng)應(yīng)用邊界。日本CosmeBeauty最新研發(fā)的智能濾光系統(tǒng)，通過在石英基板集成MEMS微鏡陣列，實現(xiàn)光譜參數(shù)的實時動態(tài)調(diào)節(jié)。這種"會思考的濾光片"將光子嫩膚的精度推向10nm波段可調(diào)的新紀元，而支撐這場光學革命的，依然是石英材料那歷久彌新的光學基因。當科技與自然結(jié)晶在方寸之間，美容儀器的光學心臟正以前所未有的活力跳動。
