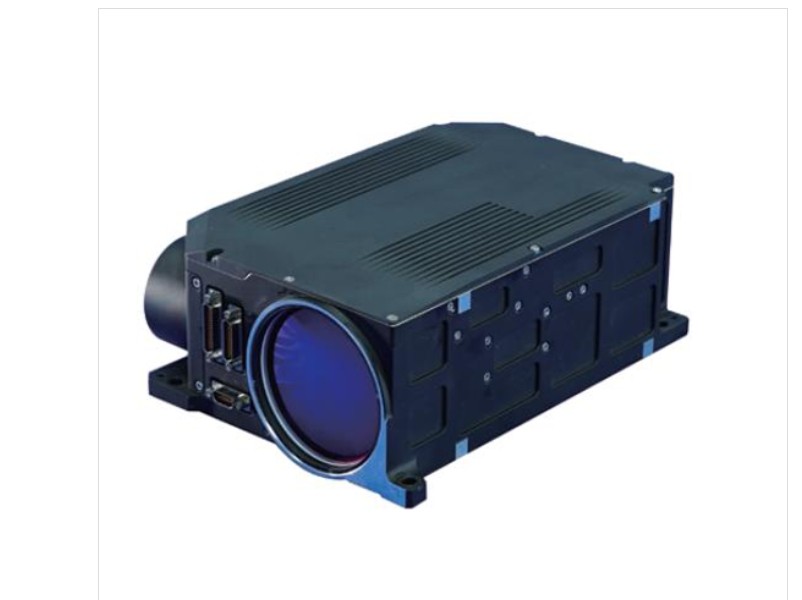

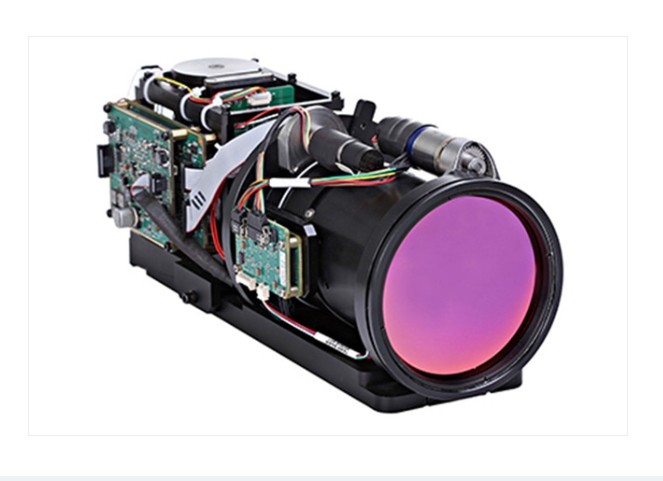

變焦制冷熱像儀是實現遠距離、高精度紅外探測的核心設備，其光學鏡片系統設計融合了紅外光學、機械工程、熱力學與材料科學的尖端技術。該系統需在苛刻環境下滿足連續變焦、高分辨率成像、低溫冷反射抑制等復雜需求，對光學鏡片的設計與選材提出了極高要求。

(圖源網絡，侵刪)

一、 核心設計挑戰

光學鏡片設計首要解決四大核心矛盾：

1.  紅外波段穿透性：需選用在中波紅外（3-5μm）或長波紅外（8-14μm）具有高透過率的特種材料（如鍺、硒化鋅、硫系玻璃），普通光學玻璃在此波段完全失效。

2.  動態變焦穩定性：需實現機械補償式變焦（多透鏡組聯動），在焦距連續變化過程中保持像面穩定與冷光闌精確匹配，避免漸暈與噪聲。

3.  制冷探測器兼容性：探測器制冷至77K以下引發"冷反射"效應，鏡片表面反射的冷像會在圖像中心形成干擾光斑，嚴重降低測溫精度與均勻性。

4.  環境適應性：需克服紅外材料高熱膨脹系數（dn/dT）導致的離焦問題，在-40°C至+70°C寬溫域內保持成像清晰度。

(圖源網絡，侵刪)

二、 光學鏡片核心設計要素

1.  材料選型：性能與成本的平衡

鍺（Ge）：中波紅外首選，折射率高（~4.0）、色散低，易加工非球面，但熱敏性極強（dn/dT≈396 ppm/K）且成本高昂。

硒化鋅（ZnSe）：雙波段適用，透過率優異，熱穩定性中等（dn/dT≈61 ppm/K），但質地較軟，加工難度大。

硫化鋅（ZnS）：長波主力，機械強度高、耐腐蝕，熱敏性適中（dn/dT≈43 ppm/K），多用于軍用場景。

硫系玻璃：新興選擇，可定制負dn/dT特性，助力無熱化設計，但需評估其均勻性與環境耐受性。

選材核心：需綜合權衡波段透過率、折射率、色散、dn/dT、機械強度及成本，通常采用材料組合策略（如Ge+ZnSe）以優化性能。

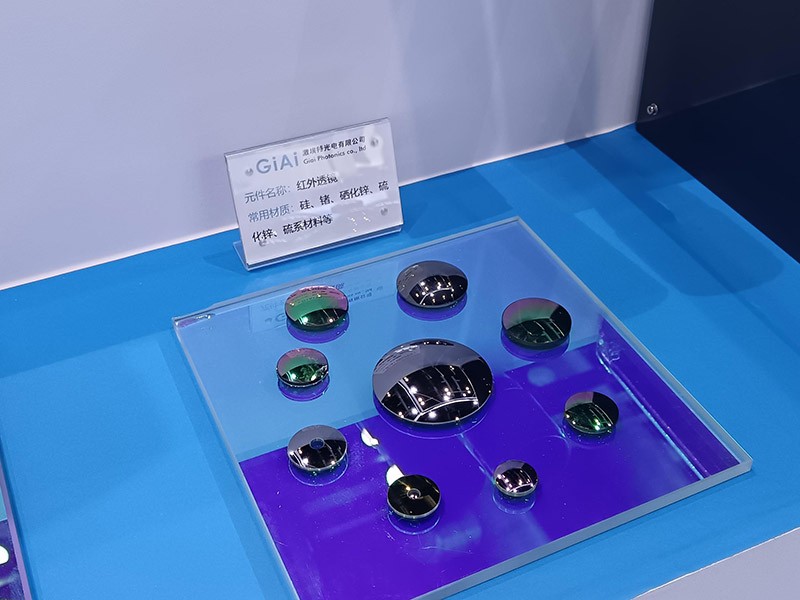

 （硫系玻璃透鏡）

2.  光學構型：變焦與像質保障

變焦結構：依賴高精度機械補償機構驅動鏡組，實現焦距無縫切換。紅外材料稀缺性使設計復雜度遠超可見光系統。

非球面技術：單晶金剛石車削加工的非球面鏡片為關鍵技術突破，可顯著減少鏡片數量（降低尺寸/重量/成本）、簡化變焦機構、提升像質并抑制冷反射。

無熱化設計：通過被動光學補償解決熱漂移問題：

材料匹配法：組合正/負dn/dT材料（如Ge+硫系玻璃），利用熱致焦距變化相互抵消。

機械補償法：精密匹配鏡筒與鏡片熱膨脹系數（CTE），使溫度變化時鏡間距自動調節補償離焦。

冷光闌匹配：光學系統出瞳須全程精準重合探測器冷光闌位置與孔徑，確保100%冷光闌效率，避免探測器接收鏡筒熱輻射噪聲。

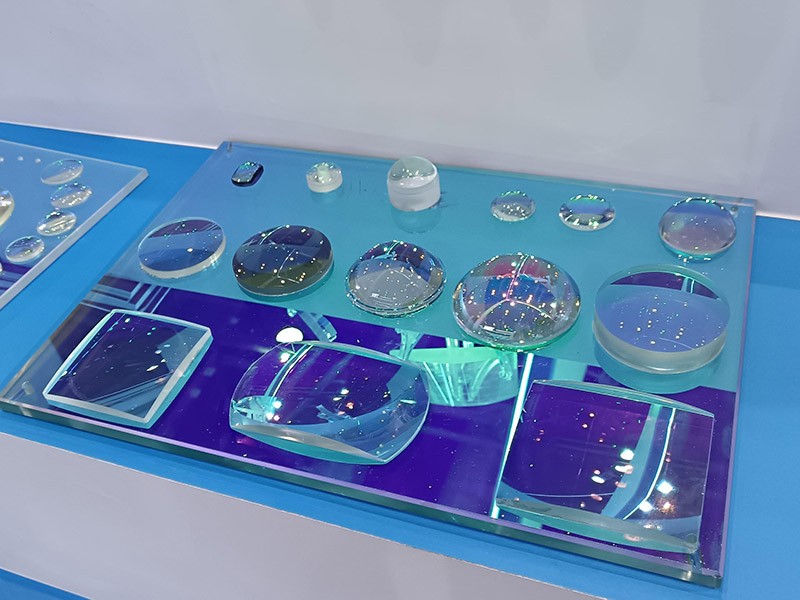

（球面非球面鏡）

3.  冷反射（Narcissus）抑制：制冷系統的生死線

冷反射是制冷型熱像儀獨有的致命干擾，抑制措施貫穿光學設計全流程：

光學設計優化：精準控制光闌位置與鏡片曲率，使冷反射像點偏離焦平面。

非球面核心作用：提供額外自由度操控光線路徑，定向引導反射雜散光。

增透鍍膜（BBAR）：全鏡片表面覆蓋寬波段紅外增透膜（單面反射率<0.5%），從源頭削減反射能量。

雜散光管控：鏡筒內置擋光環與消光螺紋，吸收殘余雜散輻射。

量化驗證：需通過非序列光線追跡（如Zemax NSC）仿真全變焦段冷反射溫差（NITD），確保≤0.1K的嚴苛指標。

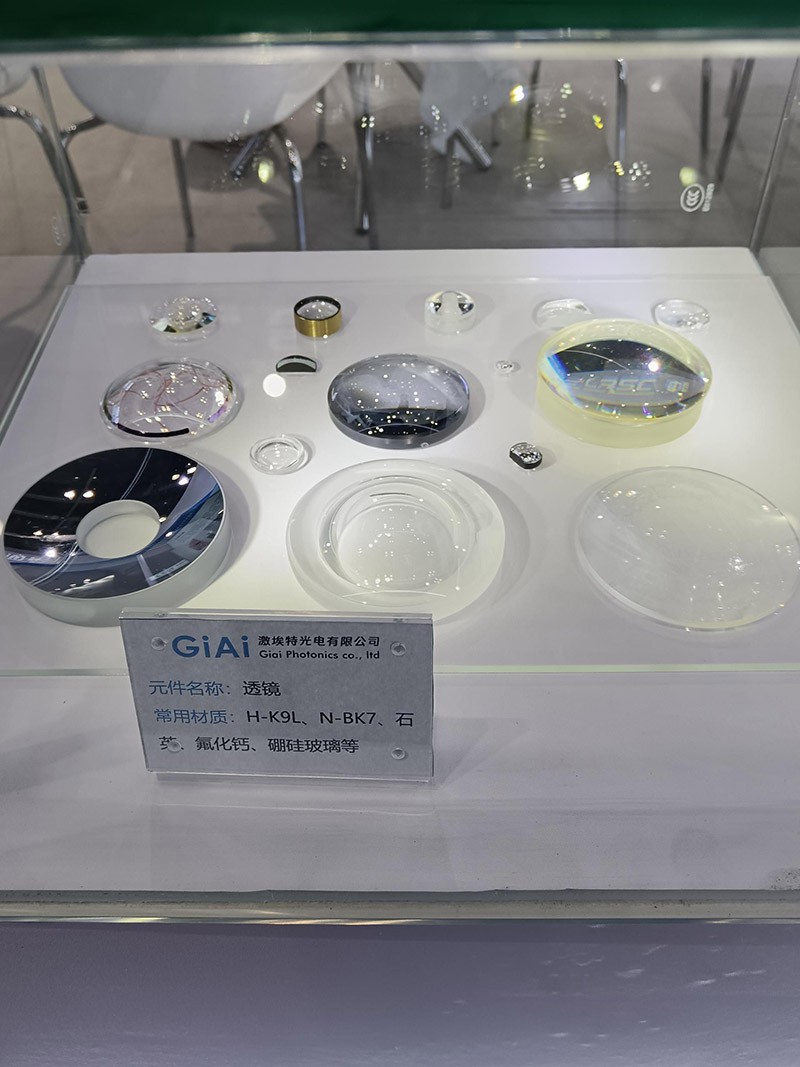

（透鏡集合）

4.  像差校正與環境魯棒性

全變焦段像質控制：利用非球面與材料組合校正球差、彗差、色差等像差，確保MTF在奈奎斯特頻率處>0.2。

鍍膜可靠性：寬帶增透膜需兼具高透過率與極端環境耐久性（耐磨/抗鹽霧/耐濕熱）。

光-機-熱協同設計（STOP分析）：通過有限元分析（FEA）模擬溫度梯度下的鏡片形變與應力分布，評估其對波像差與離焦的影響，指導結構優化。

三、 系統化設計流程

成功設計遵循嚴謹流程：

1.  需求定義：明確波段、變倍比、冷光闌F數、NETD、NITD限值及工作溫域。

2.  方案選型：基于材料特性與冷反射抑制潛力初選變焦構型。

3.  多目標優化：同步優化MTF、冷光闌效率、NITD及無熱化性能，最大限度減少鏡片數量。

4.  專項驗證：冷反射仿真、公差敏感性分析、STOP集成分析迭代進行。

5.  原型測試：實驗室與外場實測驗證分辨率、熱靈敏度、環境適應性等關鍵指標。

變焦制冷熱像儀的光學鏡片設計是紅外光電領域的巔峰挑戰，其核心競爭力在于：

非球面技術：實現系統輕量化與像質躍升的核心引擎。

無熱化與冷反射抑制：保障環境適應性與測溫精度的雙重支柱。

光-機-熱一體化設計：確保復雜工況下系統可靠性的基石。

唯有通過多學科深度協同與全流程精密控制，方能突破紅外材料局限，在動態變焦與極端環境中實現媲美衍射極限的高清熱成像。
