在攝影師的鏡頭前，在激光實(shí)驗(yàn)室精密的設(shè)備中，甚至在天文望遠(yuǎn)鏡指向深邃星空的觀測(cè)口上，一塊看似不起眼的深色玻璃片——中性密度（ND）濾光片，扮演著關(guān)鍵角色。它的核心使命是均勻、無(wú)偏地“削弱”穿過(guò)它的光線強(qiáng)度，而不改變其顏色構(gòu)成。衡量其減光能力的關(guān)鍵指標(biāo)就是ND值（如 ND2、 ND4、 ND1000 等），其定義為：ND值 = -log??(透射率)。例如，透射率為 1% (0.01) 的濾光片，其 ND值 = -log??(0.01) = 2.0。這個(gè)值直接決定了它能將光線減弱多少倍。

當(dāng)我們選購(gòu)或使用ND濾光片時(shí)，除了關(guān)注標(biāo)稱(chēng)的ND值，其物理的厚度和通光的尺寸（孔徑）同樣會(huì)對(duì)最終的實(shí)際減光效果產(chǎn)生不可忽視的影響。

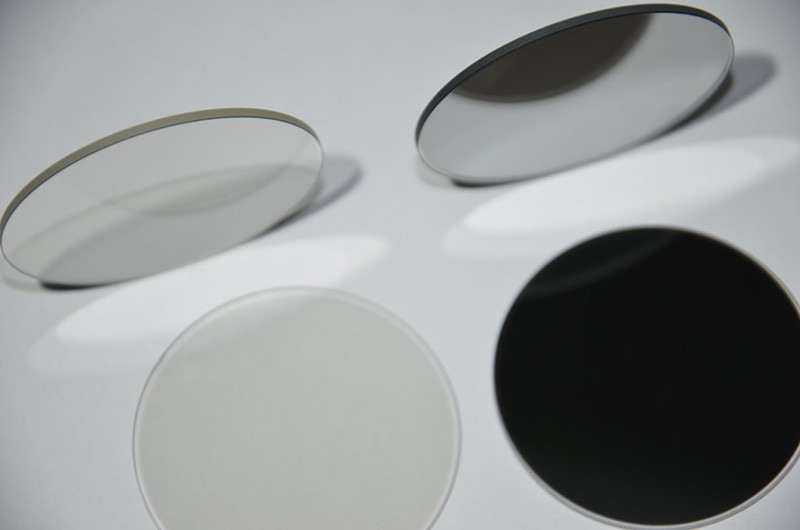

一、厚度：不只是物理支撐，更影響光路

ND濾光片主要有兩種實(shí)現(xiàn)方式：吸收型（常用有色玻璃或樹(shù)脂材料）和反射/吸收型（在玻璃基底上鍍制金屬或金屬化合物薄膜）。

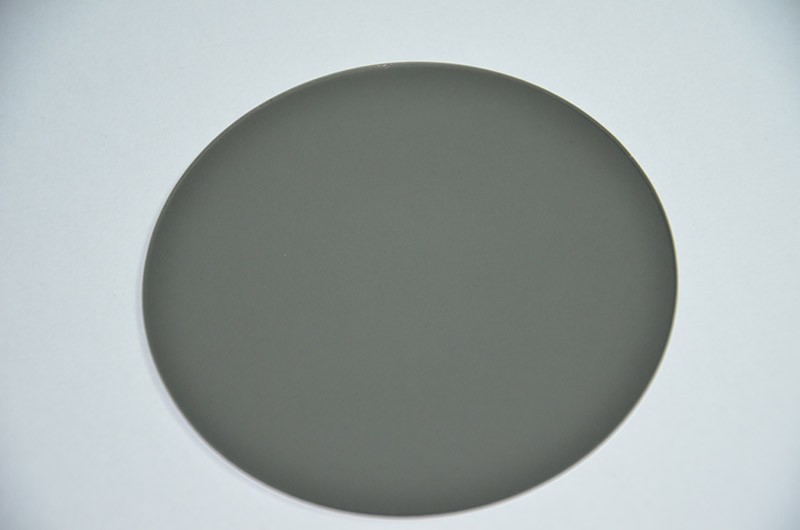

1.  吸收型濾光片：

厚度增加的影響： 對(duì)于依賴材料本身吸收光線的ND片（如NG系列有色光學(xué)玻璃），厚度增加通常意味著光在材料內(nèi)部傳播的路徑更長(zhǎng)。根據(jù)朗伯-比爾定律，在特定波長(zhǎng)下，吸收導(dǎo)致的透射率衰減與材料厚度和吸收系數(shù)成正比。因此，在材料均勻的前提下，增加厚度會(huì)略微提高其N(xiāo)D值（即進(jìn)一步降低透射率）。

實(shí)際考慮：然而，厚度的增加也帶來(lái)了副作用。首先，更厚的玻璃引入了更多的界面反射損耗（光線進(jìn)出玻璃時(shí)在兩個(gè)表面發(fā)生的菲涅爾反射）。其次，材料內(nèi)部微小的雜質(zhì)或不均勻性導(dǎo)致的體散射損耗也會(huì)隨厚度增加而增大。雖然這些損耗通常較小，但在高精度要求下不可忽略。例如，一塊標(biāo)稱(chēng)ND2.0的吸光玻璃，當(dāng)厚度從2mm增加到4mm時(shí)，其實(shí)際ND值可能略微提高到2.05或2.1，但增加的0.05~0.1個(gè)ND值主要來(lái)自界面反射和散射的貢獻(xiàn)，而非主吸收機(jī)制。同時(shí)，過(guò)厚的濾光片會(huì)帶來(lái)更顯著的色散（不同波長(zhǎng)光透過(guò)率差異）和像差（影響成像質(zhì)量）問(wèn)題。

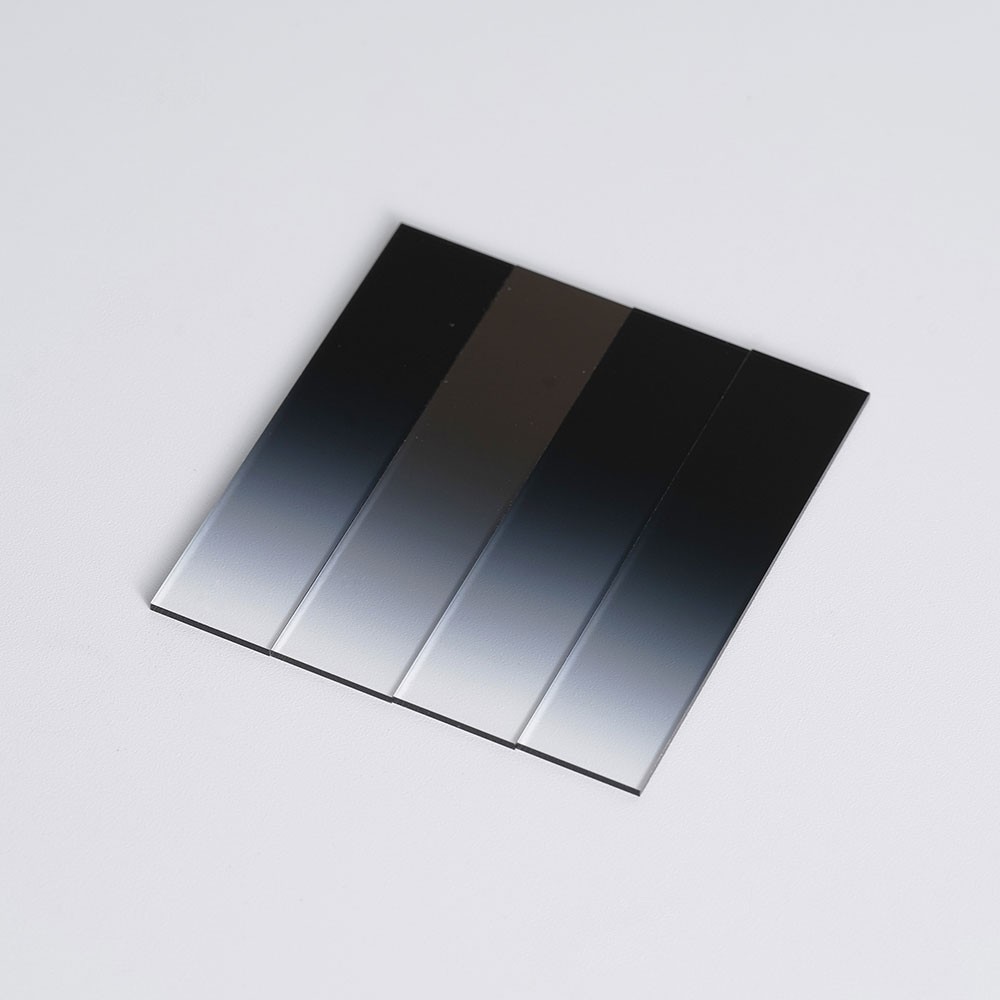

2.  鍍膜型濾光片：

核心在鍍層： 這類(lèi)濾光片的減光能力主要取決于表面鍍制的金屬薄膜（如鉻、鎳、銦等）或金屬化合物薄膜的厚度和成分。薄膜的厚度是其設(shè)計(jì)ND值的決定性因素。

基底厚度的影響相對(duì)間接：承載鍍膜的玻璃基底的厚度變化，對(duì)薄膜本身的吸收/反射特性幾乎沒(méi)有直接影響。薄膜的厚度通常在納米到微米量級(jí)，是獨(dú)立于基底設(shè)計(jì)的。然而，基底厚度的增加會(huì)加劇以下效應(yīng)：

光束偏移/平移： 當(dāng)光線斜入射時(shí)，厚的基底會(huì)導(dǎo)致穿過(guò)它的光束發(fā)生更明顯的橫向偏移（平移效應(yīng)）。如果光學(xué)系統(tǒng)對(duì)此敏感，可能導(dǎo)致光路偏差或漸暈。

吸收和散射：雖然基底本身通常是光學(xué)透明的（如BK7、熔融石英），但任何材料在微觀上都有微弱的吸收和散射。厚度增加會(huì)線性放大這些微弱的損耗，尤其在追求極高精度（如激光功率控制要求ND值誤差<1%）時(shí)需要考慮。

應(yīng)力和形變：厚基底更容易因固定方式或溫度變化產(chǎn)生應(yīng)力或輕微形變，可能間接影響其表面鍍膜的平整度或應(yīng)力狀態(tài)，進(jìn)而對(duì)均勻性或長(zhǎng)期穩(wěn)定性產(chǎn)生微妙影響。

二、尺寸（孔徑）：邊緣效應(yīng)與均勻性的戰(zhàn)場(chǎng)

ND濾光片的通光孔徑大小（濾光片上光學(xué)性能符合標(biāo)稱(chēng)規(guī)格的有效區(qū)域），是另一個(gè)容易被忽視但至關(guān)重要的參數(shù)，它主要影響濾光片性能的邊緣效應(yīng)和整體均勻性。

1.  小尺寸濾光片：

邊緣效應(yīng)占比增大：任何濾光片，尤其是鍍膜型，在靠近物理邊緣的區(qū)域，其性能（ND值、均勻性）往往是最不穩(wěn)定的。制造過(guò)程中鍍膜厚度在邊緣的漸變、切割邊緣的微缺陷（崩邊、微裂紋）都可能影響邊緣幾個(gè)毫米范圍內(nèi)的性能。當(dāng)濾光片的通光孔徑很小時(shí)，這些邊緣“不良區(qū)域”在整個(gè)有效通光面積中所占的比例就顯著增大。

實(shí)際ND值偏離標(biāo)稱(chēng)值： 結(jié)果就是，小尺寸濾光片中心測(cè)得的ND值可能符合標(biāo)稱(chēng)值，但當(dāng)光束覆蓋其整個(gè)小孔徑時(shí)，測(cè)得的平均透射率會(huì)高于預(yù)期，即平均ND值低于標(biāo)稱(chēng)值。例如，一塊標(biāo)稱(chēng)ND1.0 (透射率10%)、直徑10mm的鍍膜濾光片，如果邊緣2mm范圍內(nèi)透射率升高到15%，那么整個(gè)通光面的平均透射率可能達(dá)到約10.8%，對(duì)應(yīng)的平均ND值約為0.97，低于標(biāo)稱(chēng)的1.0。

光束尺寸匹配問(wèn)題： 如果使用的光束直徑非常接近甚至大于濾光片的通光孔徑，除了上述邊緣效應(yīng)外，光束截?cái)鄷?huì)導(dǎo)致嚴(yán)重的衍射效應(yīng)，這不僅改變光強(qiáng)分布，也會(huì)影響測(cè)得的有效透射率。

2.  大尺寸濾光片：

均勻性挑戰(zhàn)： 在制造大面積均勻的薄膜（尤其是金屬膜）方面存在技術(shù)挑戰(zhàn)。鍍膜過(guò)程中，蒸發(fā)源或?yàn)R射靶材的分布、基片的旋轉(zhuǎn)和溫場(chǎng)均勻性等因素，都可能導(dǎo)致膜厚在大面積上存在微小梯度。

中心與邊緣差異： 這種不均勻性表現(xiàn)為濾光片中心區(qū)域的ND值與邊緣區(qū)域的ND值存在差異。例如，一塊大尺寸鍍膜ND濾光片，中心ND值是1.00，而靠近邊緣的區(qū)域可能只有0.95或升高到1.05。通光孔徑越大，中心到邊緣的ND值差異（不均勻性）通常也越大。 高質(zhì)量的大尺寸ND濾光片會(huì)明確標(biāo)注其通光面內(nèi)的ND值均勻性（如 ±2%, ±5%）。

光束覆蓋： 使用大尺寸濾光片時(shí)，需要確保入射光束的直徑顯著小于濾光片的通光孔徑，并且光束應(yīng)盡可能照射在濾光片已知均勻性最好的中心區(qū)域，避免光束覆蓋到邊緣性能不穩(wěn)定的區(qū)域。

三、技術(shù)要點(diǎn)與用戶建議

鍍膜工藝是關(guān)鍵： 高質(zhì)量的ND濾光片依賴于先進(jìn)的鍍膜技術(shù)（如精密光控蒸發(fā)、磁控濺射）來(lái)精確控制膜層厚度和均勻性?；缀穸群统叽绲募庸ぞ龋ㄆ叫卸取⒚嫘停┮仓苯佑绊懽罱K性能。

標(biāo)稱(chēng)值的條件： 制造商給出的ND值通常是針對(duì)特定波長(zhǎng)（或波長(zhǎng)范圍）、在濾光片中心區(qū)域、使用準(zhǔn)直正入射光、在規(guī)定尺寸內(nèi)測(cè)量的結(jié)果。實(shí)際使用條件偏離這些前提，結(jié)果就可能不同。

入射角的重要性： ND值（尤其是鍍膜型）對(duì)入射角非常敏感。角度增大通常導(dǎo)致透射率升高（ND值降低）和可能引入偏振效應(yīng)。使用時(shí)應(yīng)盡量保證光線垂直入射。

選購(gòu)與使用建議：

1.  明確需求： 確定所需ND值、波長(zhǎng)范圍、可接受的均勻性誤差、最大入射角以及工作環(huán)境（功率/能量密度）。

2.  尺寸選擇： 選擇的通光孔徑應(yīng)遠(yuǎn)大于（通常建議2倍以上）實(shí)際使用中的光束直徑，以避免邊緣效應(yīng)和光束截?cái)?。例如，光束直?0mm，至少選擇25mm通光孔徑的濾光片。

3.  關(guān)注均勻性指標(biāo)： 對(duì)于大尺寸或高精度應(yīng)用（如科研、激光），務(wù)必查看制造商提供的通光孔徑內(nèi)的ND值均勻性指標(biāo)（如 ±3%, ±5%）。

4.  考慮厚度： 對(duì)于成像應(yīng)用，避免使用過(guò)厚的吸收型ND鏡以減少像差；對(duì)于高功率激光，選用足夠厚且材質(zhì)優(yōu)良（低吸收、高損傷閾值）的基底承載鍍膜。

5.  驗(yàn)證測(cè)試： 在關(guān)鍵應(yīng)用中，使用前最好用已知精度的光功率計(jì)在實(shí)際使用條件（波長(zhǎng)、光斑大小、入射角）下驗(yàn)證其透射率或ND值。

中性密度濾光片絕非簡(jiǎn)單的“深色玻璃”。其物理的厚度與尺寸，如同精密光學(xué)系統(tǒng)中的無(wú)聲變量，靜默地影響著光線的每一次穿越。理解厚度如何通過(guò)吸收路徑與散射損耗微妙調(diào)節(jié)ND值，認(rèn)識(shí)到尺寸如何通過(guò)邊緣效應(yīng)與均勻性分布左右最終效果，能讓我們?cè)跀z影創(chuàng)作中更精準(zhǔn)地控制曝光。在科研實(shí)驗(yàn)里更可靠地管理光強(qiáng)，在工業(yè)檢測(cè)時(shí)更穩(wěn)定地獲取數(shù)據(jù)。下次手握這片深沉的光學(xué)元件，愿你不只看到它的暗調(diào)，更洞悉其中蘊(yùn)含的精密與平衡——這正是科學(xué)與技術(shù)賦予我們掌控光線的智慧。
