光學濾光片，作為現代眾多光學儀器不可或缺的核心元件，早已滲透到我們生活的方方面面。它如同光的“智能篩子”，通過選擇性透射、反射、吸收或偏振等機制，精準地調控光束的波長組成，從而提取關鍵信息或消除有害干擾。在眾多濾光片類型中，用于光譜濾波的濾光片（如帶通、長/短通）應用最為廣泛，其選型的科學性直接關系到整個光學系統的性能表現。理解不同應用場景的核心需求，是成功選型的基石。

（生物識別BP870帶通濾光片）

一、核心濾光片類型與應用概覽

1.帶通濾光片：允許一個特定波長范圍（通帶）的光通過，阻擋通帶兩側的光。

分類：

寬帶通濾光片：通帶范圍較寬（通常幾十納米甚至上百納米）。常用于需要覆蓋一定光譜范圍的應用，如增強顏色對比度、初步篩選光譜區域。

窄帶通濾光片：通帶范圍很窄（通常幾納米至十幾納米）。這是實現高精度光譜操控的關鍵。

典型應用：

熒光檢測：精確分離特定熒光物質的激發光或發射光。

生化分析：在特定波長（如酶標儀的450nm,620nm）測量吸光度或熒光強度。

機器視覺：增強特定顏色目標的對比度（如檢測缺陷、讀取條碼）。

環境監測：測量特定氣體（如二氧化氮在540nm附近有吸收）或水質的特征光譜。

天文觀測：觀測特定天體發射線（如H-α656.3nm，用于太陽色球層或星云觀測）。

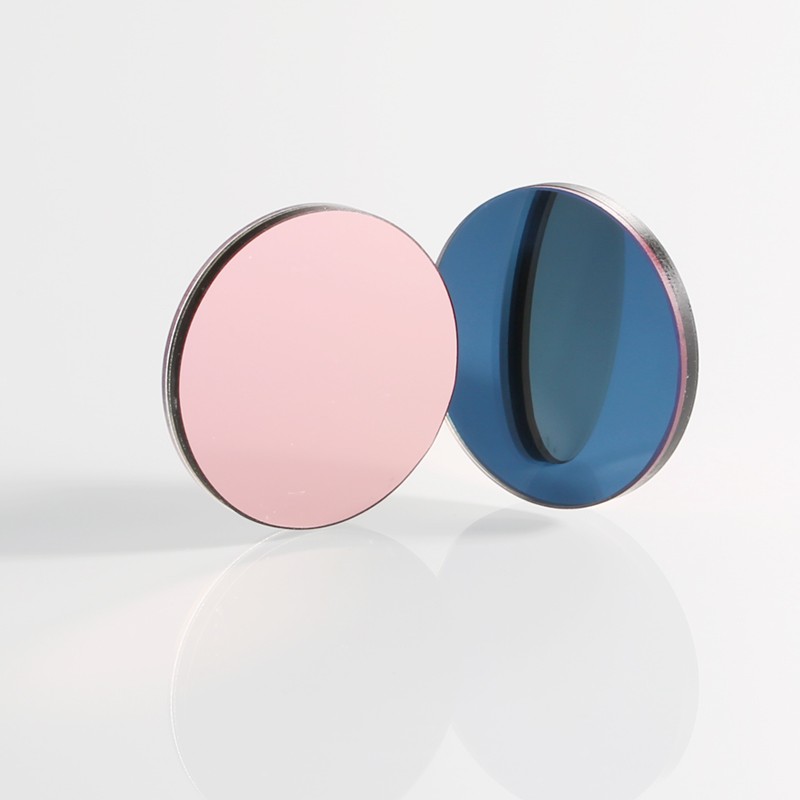

（環境檢測NBP870窄帶濾光片）

2.窄帶濾光片：

定位：帶通濾光片家族中對性能要求極其苛刻的成員。

核心應用：需要極高精度和信噪比的場景。

激光技術：激光加工（保護鏡頭免受雜散光干擾）、激光測距/定位（分離微弱回波信號）、激光雷達（LiDAR）。

精密光學掃描與識別：如高分辨率光譜儀、生物識別掃描儀。

高靈敏度檢測：拉曼光譜（需配合陷波濾光片）、微弱熒光信號檢測、高精度成分分析儀。

關鍵指標關聯：窄帶濾光片的性能參數直接決定了系統的：

信噪比：更深的帶外阻擋(OD值高)能有效抑制背景噪聲。

檢測靈敏度：更高的峰值透過率能讓更多有效信號到達探測器。

測量精度：中心波長(CWL)的精確性(±0.5nm,±0.25nm甚至更高)和帶寬(FWHM)的穩定性至關重要。

圖像對比度：在成像應用中，能顯著提升目標與背景的區分度。

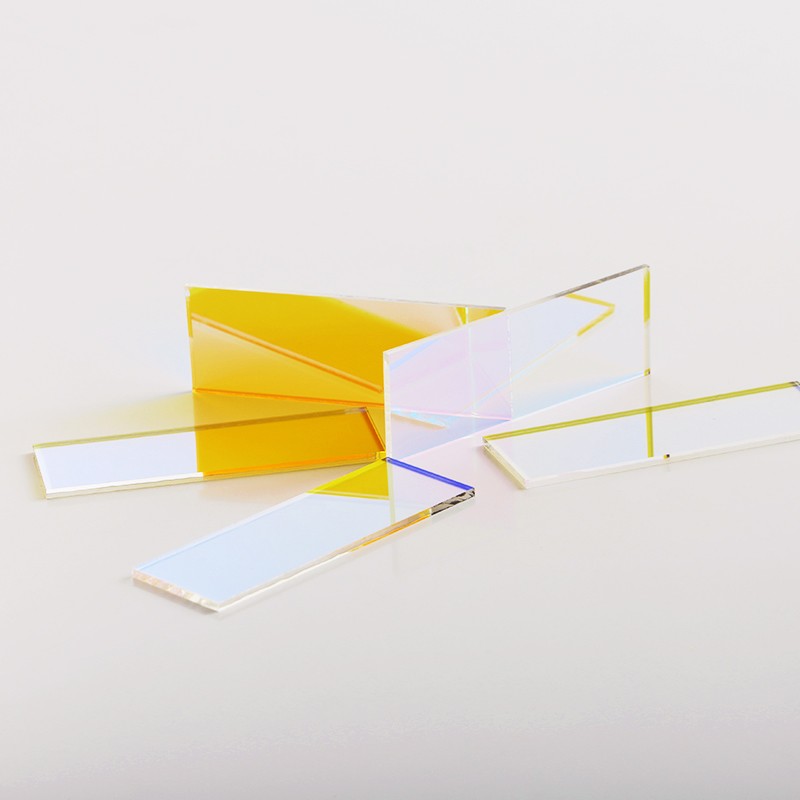

（光子美容LP560長波通濾光片）

3.長/短波通濾光片：

長通：透過波長大于特定值（截止波長）的光，阻擋短波光。

短通：透過波長小于特定值（截止波長）的光，阻擋長波光。

特點：用于篩選或排除較寬光譜區域的光線，對中心波長和帶寬的精度要求通常低于窄帶濾光片。

典型應用：

短通-紅外截止(IRCut)：最常見于手機攝像頭、數碼相機、監控攝像頭。有效阻擋人眼不可見的紅外光，防止其干擾硅基傳感器（CMOS/CCD）的色彩還原，確保白天成像色彩準確。截止波長通常在650-750nm附近。

長通：

光子美容/生發儀器：篩選出能穿透皮膚表層的較長波長（如紅光、近紅外光），用于深層光熱效應或光生物調節。

熒光顯微鏡：作為發射濾光片，阻擋激發光（通常是短波長），只允許樣品發出的更長波長的熒光通過。

夜視輔助：阻擋可見光，允許近紅外光通過，配合紅外光源和成像器實現夜間成像。

暖色調照明：阻擋藍光，透過黃、紅光，營造溫暖氛圍。

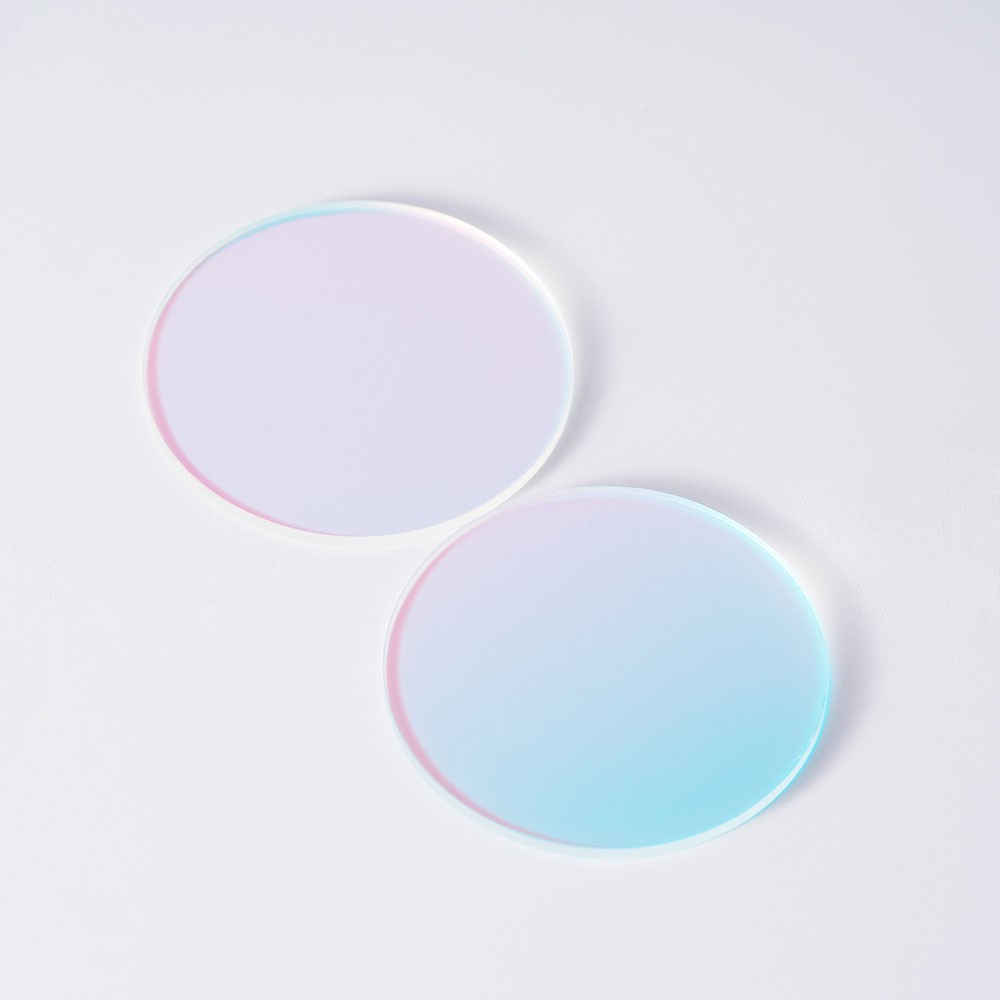

（IR650紅外截止濾光片）

二、應用場景驅動選型：關鍵參數需求的差異

正如開篇所述，“不同的應用下針對的指標也不同”，這是濾光片選型的核心原則。選型時，必須緊扣應用的核心目標，權衡各項參數的重要性：

1.高精度、弱信號檢測應用(如激光測距、拉曼光譜、高靈敏度熒光檢測)：

核心需求：最大化信噪比、保證測量精度。

對濾光片要求：

中心波長精度：極其關鍵！要求嚴格匹配目標信號波長，偏差需極小(±0.5nm或更嚴)。

帶寬：窄！需嚴格限制通帶范圍，只允許目標信號通過，排除鄰近噪聲。帶寬(FWHM)通常在幾納米到十幾納米。

峰值透過率：越高越好！盡可能讓有效信號通過，峰值透過越高則輸出功率越高。

阻擋深度(OD值)：要求高！對帶外光（尤其是強背景光或激光源本身）的阻擋必須非常徹底(OD5+)，否則微弱信號會被淹沒。

入射角特性：敏感。需嚴格控制光線入射角度或選擇角度不敏感設計。

激光損傷閾值：涉及激光的應用，必須考慮！濾光片需能承受相應的激光功率密度。

濾光片類型：窄帶通濾光片（有時配合陷波濾光片使用）。

2.成像與色彩管理應用(如手機攝像頭、機器視覺、特殊照明)：

核心需求：保證色彩準確性、提升特定目標對比度、營造特定光效、保護傳感器。

對濾光片要求：

中心波長/截止波長：重要，但允許一定容差。例如IRCut濾光片截止波長在650-750nm范圍通常可接受，具體根據傳感器響應曲線優化。

峰值/平均透過率：重要。需保證在目標光譜區域有足夠高的透過率，避免圖像過暗或照明效率過低。

阻擋深度(OD值)：適中至較高。如IRCut濾光片對近紅外波段（700-1000nm+）需要有足夠深度（OD3+）才能有效消除干擾；用于機器視覺阻擋環境雜光，OD3-OD4通常足夠。

截止陡度：重要（尤其對短通/長通）。影響過渡區的寬度，關系到目標波段與阻擋波段的分離清晰度（如IRCut的陡度影響色彩還原）。

均勻性：重要（尤其成像應用），濾光片不同區域的光學性能應保持一致，避免圖像出現明暗不均或色差。

濾光片類型：短通(IRCut)、長通、寬帶通、彩色玻璃濾光片。

3.環境監測與工業分選應用(如氣體檢測、水質分析、顏色分選機)：

核心需求：可靠、穩定地檢測特定物質的特征光譜信號，抗環境干擾。

對濾光片要求：

中心波長精度：重要。需匹配待測物質的特征吸收或發射峰。

帶寬：適中。需足夠窄以區分特征峰，但通常不必像激光應用那樣極致窄（幾十納米帶寬常見）。

峰值透過率：重要。保證足夠的信號強度。

阻擋深度(OD值)：重要。需有效阻擋工作環境中的背景雜散光干擾，深度要求視具體環境光強度而定（OD3-OD5常見）。

環境耐受性：非常關鍵！濾光片需能承受可能的溫度變化、濕度、灰塵或化學環境，保證長期穩定工作。可能需要特殊鍍膜或封裝。

成本：重要考量因素。需要在性能和成本間取得平衡。

濾光片類型：帶通濾光片(多為寬帶或中等帶寬)。

4.通用要求(所有應用)：

基底材質：根據透射波段（紫外、可見、紅外）選擇合適的材料（如石英、光學玻璃、硅、鍺等）。

表面質量：避免影響成像清晰度或引入散射。

尺寸與公差：匹配光學系統的機械設計。

三、選型流程與實用建議

1.明確定義應用目標：這是第一步，也是最重要的一步！你需要濾光片完成什么任務？提取特定波長信號？阻擋干擾光？營造特定光效？

2.識別核心參數需求：基于應用目標，確定哪些參數是關鍵（如窄帶應用的中心波長精度、帶寬、阻擋深度），哪些是重要（如成像應用的透過率、均勻性），哪些可以適當放寬（如一些照明應用的成本）。

3.了解光源與探測器特性：光源的發射光譜、探測器的響應光譜曲線，決定了你需要透射/阻擋的波長范圍。

4.查閱供應商規格書：仔細閱讀濾光片的詳細參數：中心波長/截止波長及容差、帶寬(FWHM)、峰值透過率、阻擋深度(OD值)及其覆蓋范圍、截止陡度(針對長/短通)、入射角特性、溫度穩定性、激光損傷閾值(如適用)、基底材質、尺寸、表面質量、環境耐受性等。

5.考慮環境因素：工作環境的溫度范圍、濕度、振動、可能的污染或腐蝕性，選擇具有相應耐受能力的濾光片或防護措施。

6.權衡成本與性能：在滿足核心應用需求的前提下，選擇最具成本效益的方案。高精度窄帶濾光片通常價格不菲。

7.尋求專業意見：對于復雜應用、特殊要求或不確定的情況，咨詢濾光片制造商的技術支持或光學工程師是非常有價值的。

四、應用場景與濾光片選擇要點速查表

光學濾光片絕非“即插即用”的通用部件。它的科學選型，本質上是對應用需求的光譜翻譯。是追求激光級的波長精度與極致信噪比？還是確保手機成像色彩的真實？或是需要在嚴苛工廠環境中穩定地識別顏色？不同的答案，指向截然不同的濾光片參數組合。

掌握核心濾光片類型（帶通、窄帶、長通、短通）的特性，深刻理解它們在不同應用場景（精密檢測、成像、工業、環境、消費電子）中的使命，并精準把握各項參數（中心波長/截止波長、帶寬、透過率、阻擋深度、環境耐受性等）的權重，是做出明智、高效選型決策的不二法門。希望這份指南能助您撥開選型迷霧，為您的光學系統找到最契合的“光譜指揮官”。
