上篇，我們為大家分享過關于濾光片的兩大類，無鍍膜的有色濾光片以及鍍膜濾光片的定義及幾個分類，今天我們為大家講述關于濾光片的另外一個分支---光學衰減片，很多人對他的第一個認識就是攝影的防過曝濾鏡，今天我們就帶大家進行一個簡單的綜合性介紹，也方便大家更加清楚地認識光學衰減片！

一、光學衰減片定義命名

光學衰減片，又稱中性密度濾光片，其作用如名字一般，負責光透過的衰減，一般分為吸收型和反射型兩種。

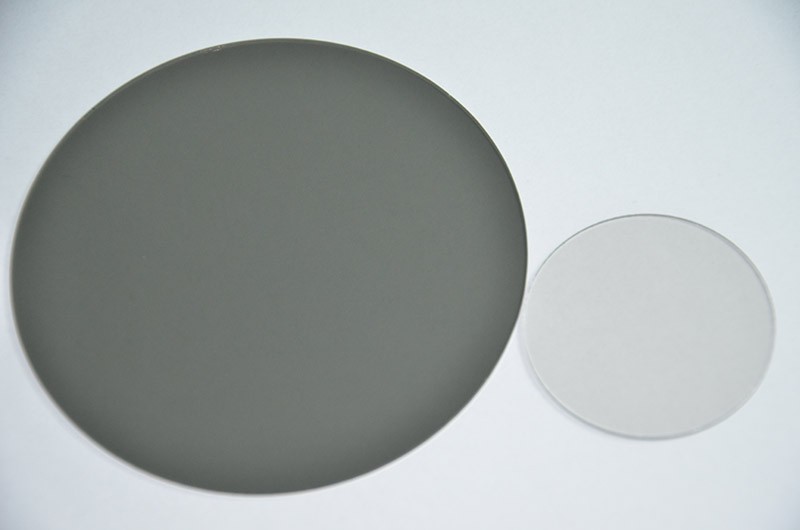

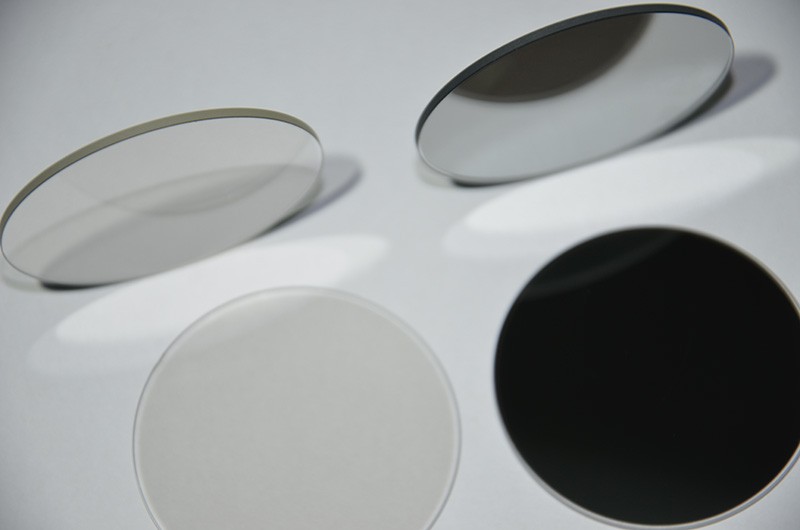

（衰減片）

1.吸收型中性濾光片定義

吸收型中性濾光片，其制作方式與有色濾光片類似，一般是指材料本身或在材料中摻雜某些吸光元素后，對一些特定波長的光起到吸收作用，而對其它波長的光不發生或少發生影響。通常吸收式衰減片的損傷閾值要低一些，而且長時間使用后，可能會有發熱現象（部分光能被吸收后轉化為熱能），使用時需要注意。

吸收型中性濾光片能夠減少可見光或 YAG 激光(1064nm)的光量。由于是吸收型濾光片，反射引起的雜散光很少，透過光的特性不會隨光量的減少發生大的變化。透過率分類細致，可以減少各種光量，組合數個濾光片還可以對光量進行微調。

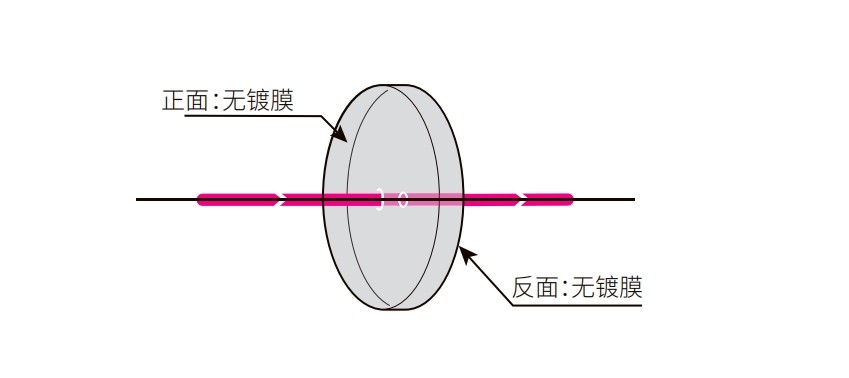

（吸收性中性密度濾光片）

吸收型中性濾光片注意！

1.不可用于高能量激光，否則濾光片會有損壞的危險。高能量激光請使用反射型衰減片。

2.可通過改變濾光片厚度調節實際的透過率性能。因此，每個濾光片厚度都不一樣。需要保持(5mm 以下)厚度一致時,請使用帶框濾光片。可進行帶框濾光片定制。

3.透過率的波長特性隨制造批號的不同而不同，尤其是適用波長之外的波長特性變化隨制造批號的不同變化較大。如果使用波長超出指定波長范圍時，請使用反射型衰減片。

4.由于衰減片未蒸鍍增透膜，會產生 3% 左右的反射。可接受蒸鍍增透膜定制，可使得表面反射率低于 1%。

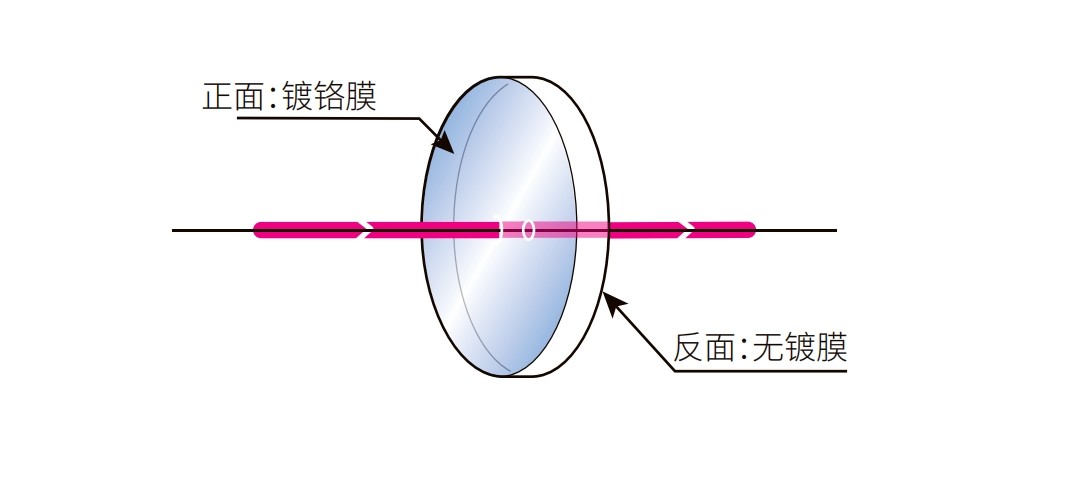

（反射型中性密度濾光片）

2.反射型中性濾光片定義

反射型中性濾光片，屬于鍍膜濾光片的一種，采用薄膜反射原理，將一部分光透過，而將另一部分光反射(通常不再利用這些反射光)，這些反射光容易形成雜散光而降低實驗精度，此時，請使用光線收集器收集反射光。

反射型中性濾光片用于減少高能量激光或寬波長譜區光量的中性濾光片。由于未透過的光線沒有被玻璃吸收，不必擔心高溫時玻璃破損，且由于使用金屬膜（一般鍍鉻或鉑金金屬）反射，從紫外到紅外光譜有比較穩定的透過率波長特性。

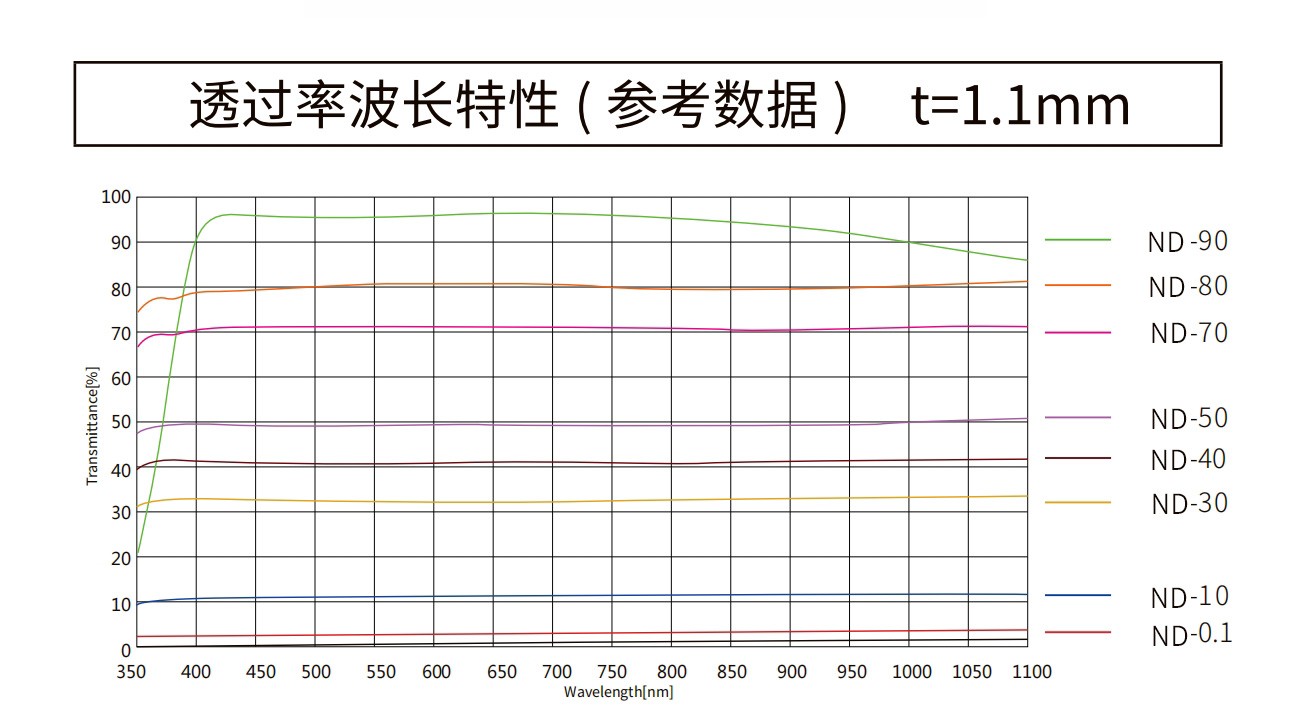

（各反射型中性密度濾光片光譜）

反射型中性濾光片注意

1.因為鉻膜有吸收，不能用于高能量的脈沖激光。

2.高能量激光射入濾光片時，因為熱透鏡效應光束可能會聚光。

3.濾光片正面反射的激光光束是危險的，請妥善終止反射光束以防止照射到操作人員。

4.激光光束垂直射入濾光片時，濾光片反射的光線會返回到激光光源。這樣的返回光會使激光器的振動變得不穩定，請稍微傾斜濾光片后使用，以防止反射光返回到激光光源。

二、中性濾光片指標

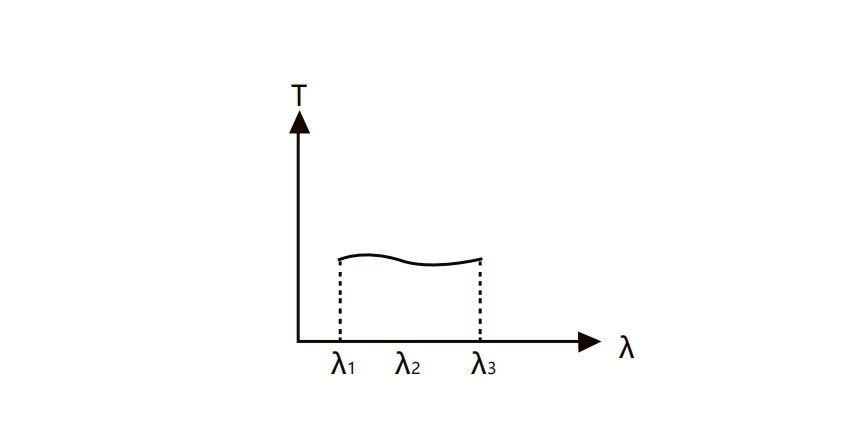

玻璃在可見光中各波長的光線無選擇地均勻吸收，其光譜特性指標是以平均透射比 Tp，平均透射比允許偏差范圍 △ Tp，最大允許偏差值 Qz 來表示。

平均透射比是指規定厚的玻璃在規定波長范圍內，玻璃每隔 20nm 測得的透射比的平均值，以 Tp 表示。

平均透射比允許偏差范圍是指該型號玻璃的平均透射比所允許的偏差值，以△ Tp 表示。

最大允許偏差值是指玻璃在規定波長范圍內平均透射比偏差最大的透射比與平均透射比的絕對差值，以 Qz 來表示。

三、衰減片的其他分類

衰減片（中性濾光片）根據其不同光譜需求，不僅僅只覆蓋了固定的中性密度衰減片，在實際使用上可制作成一種用于衰減過渡的中性密度（ND）濾光片（常見鍍鉻），我們一般稱為漸變型中性（Gradient neutral density GND）濾光片，漸變濾光片一般常見如階梯漸變濾光片、軟漸變濾光片、環形漸變中性濾光片、徑向中心漸變濾光片等，其形狀一般有條形、圓形、方形等不同形態。

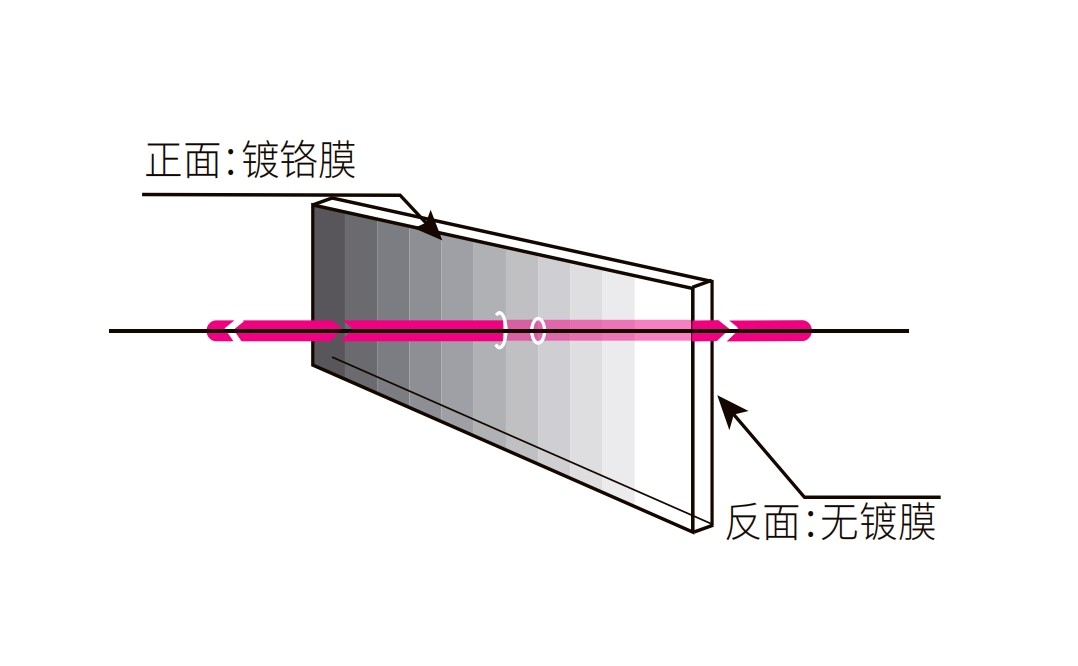

（階梯漸變中性密度濾光片）

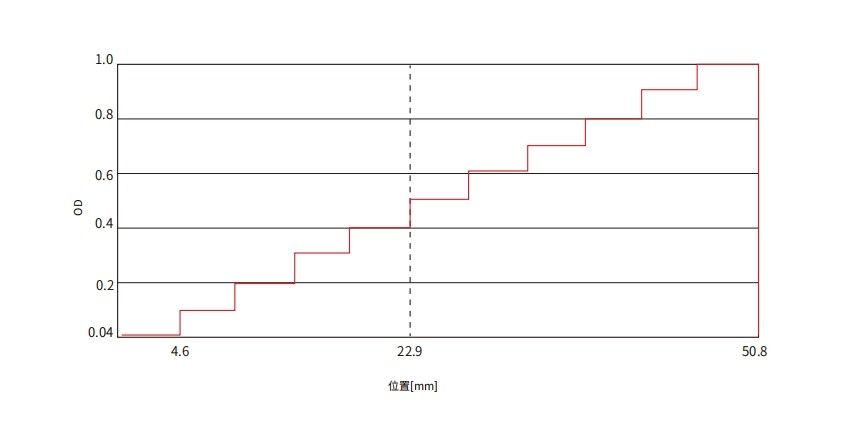

（階梯漸變中性密度濾光片光譜）

階梯漸變濾光片，也是硬漸變濾光片最標準的稱呼，其光學特性表現為過渡區非常短、非常明顯。從完全透明到最大密度（如 ND0.6, ND0.9等）的變化在很短的距離（幾毫米）內完成，形成類似“階梯”狀的明暗分界（但實際是快速漸變的，并非絕對硬邊）。最適合拍攝地平線平直、清晰的場景，如海景、沙漠、草原。因為明暗分界線可以精確地對齊地平線，壓暗天空而不影響地面。

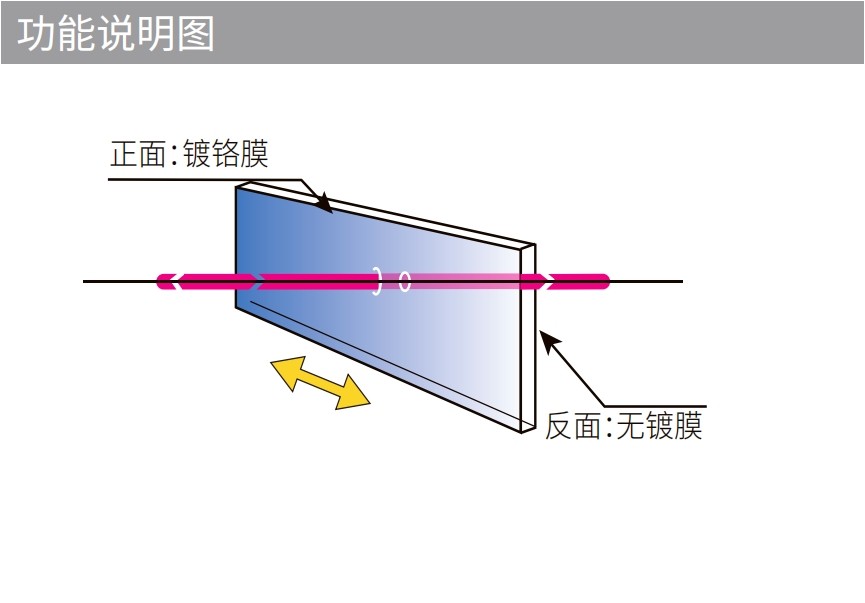

（線性軟漸變中性密度濾光片）

軟漸變濾光片與硬漸變最大的區別就是它的過渡區很長、很柔和。從完全透明到最大密度的變化在一個相對較寬的距離（1厘米到幾厘米）內平緩完成。最適合拍攝地平線不規則的場景，如山脈、森林、城市建筑群。柔和的過渡可以更好地融入前景中高低錯落的物體，避免產生生硬的明暗線。

（線性軟漸變中性密度濾光片光譜圖）

環形漸變中性濾光片與徑向中心漸變濾光片作為特殊的兩類漸變鏡，漸變模式圍繞畫面中心或某個點呈環形/徑向分布，而不是像標準漸變鏡那樣是線性的（從一邊到另一邊），為漸變濾光片的另外一種變體！

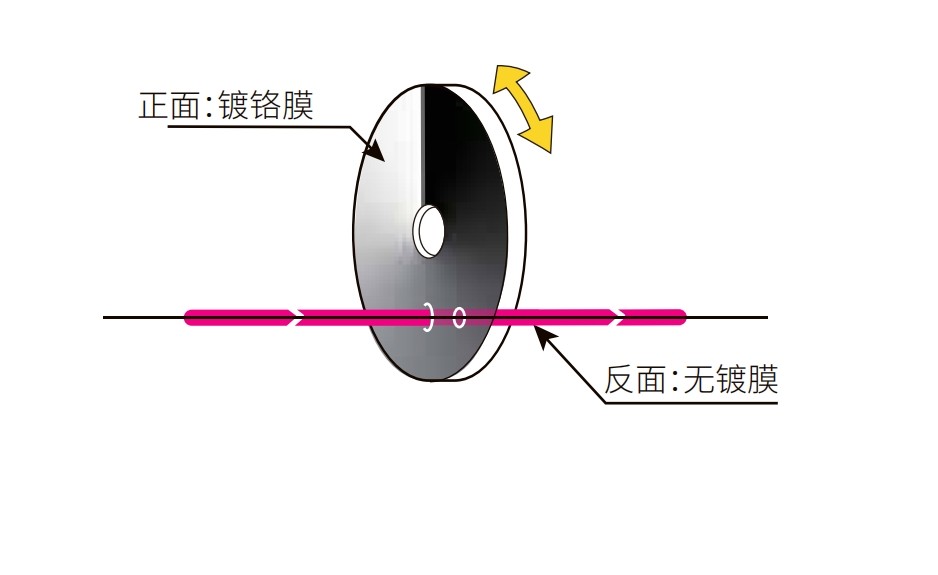

（環形漸變中性密度濾光片）

環形漸變中心一般為鏤空（便于安裝到設備中），中心外圈覆蓋了一層軟漸變鍍膜，通過旋轉濾光片，可以改變透過率的反射型中性濾光片。可以用于需要光量調節的計測實驗或使用照相機拍攝圖像時的灰度調節。光量可以連續調節,得到任意亮度。透過率相對調節量為對數變化,可以容易地調節光量。濾光片非常薄，可以插入到光學系統的很小的細縫中。

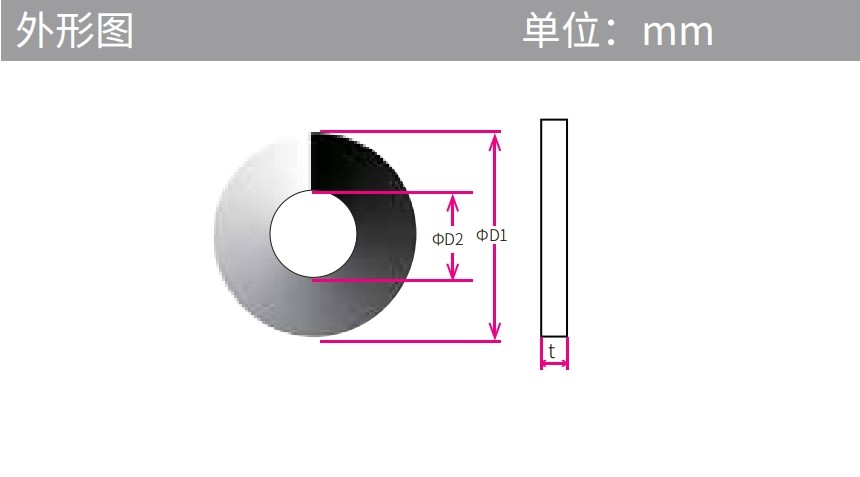

（環形軟漸變中性密度濾光片正面圖）

徑向中心漸變濾光片，也叫牛眼濾光片，視覺上很像射擊用的“牛眼靶”或眼睛的瞳孔，一般為外圈黑到內圈透明（常見）或內圈黑外圈透明。其核心功能是通過不同環帶對光的波長、偏振態、強度或相位進行選擇性調控，從而實現對光場的空間分布管理。常見的牛眼濾光片也叫牛眼鏡，常見用于創意攝影壓暗四周邊緣，使畫面中心的主體（如人像、建筑、靜物）更加突出從而營造氛圍感，以及無人機攝影校正鏡頭固有暗角和螺旋槳遮擋引起的邊緣變暗。

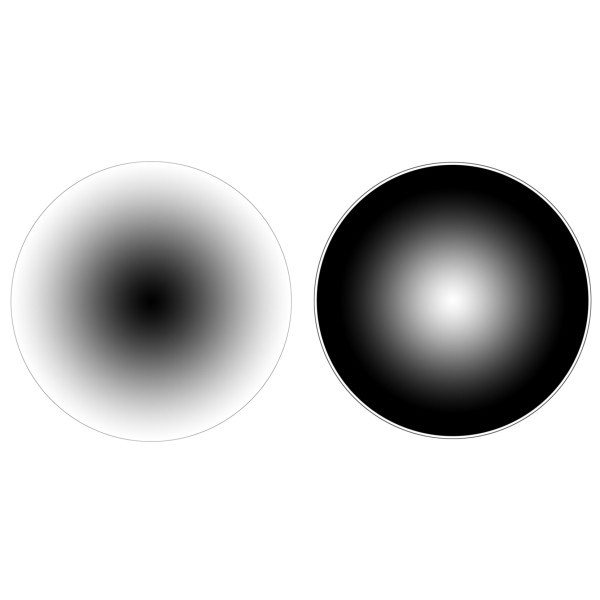

（徑向軟漸變牛眼濾光片）

好了，關于本次的衰減片知識分享就到這里，更多精彩內容我們后續會持續推送！
