智能物流和工業4.0，機器人的發展已經來到了新興發展期，芯片半導體以及人工智能AI的進一步演化，使得機器人的智能化越來越發達，尤其在倉儲物流中，這類倉儲機器人通過集成感知、決策與執行系統，在無人干預或半干預狀態下完成貨物搬運、分揀、盤點等任務，大幅提升了倉儲作業效率與準確性。

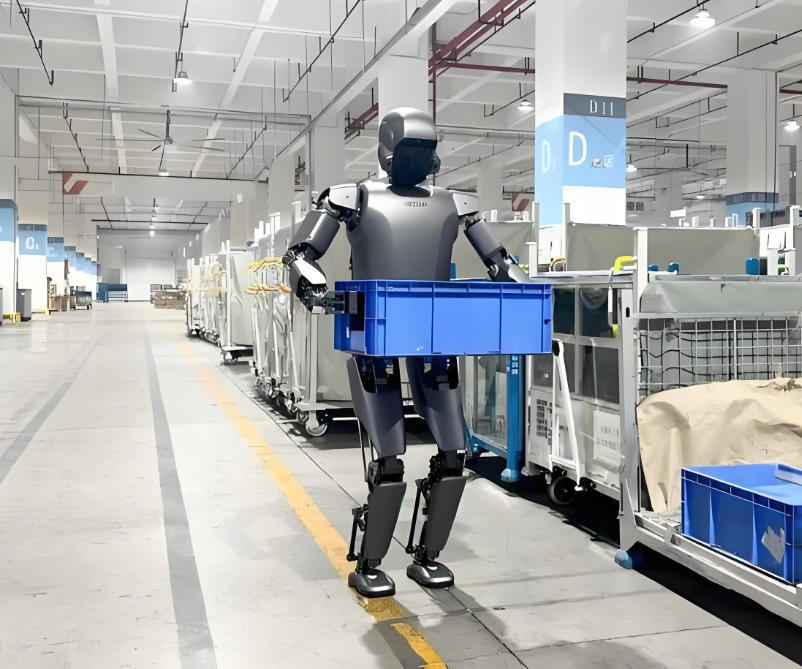

（圖源網絡，僅供參考-侵刪）

在這其中，光學視覺系統作為倉儲機器人的“視覺神經”，是其實現自主導航、精確定位、智能識別與安全避障的關鍵技術支撐，而光學鏡片的配置更加直接決定了機器人視覺系統的性能上限，下面我們將從不同的機器人視覺光學系統進行分析，簡要闡述其中的光學鏡片在實際應用下的作用與加工制造要求!

一、倉儲機器人內部光學功能模塊設計

1. 導航定位模塊

功能：構建環境地圖（SLAM）、實時定位、路徑規劃。

核心器件：廣角視覺相機、激光雷達（LiDAR）、深度相機。

光學挑戰：需要大視野覆蓋、低畸變、適應多變光照。

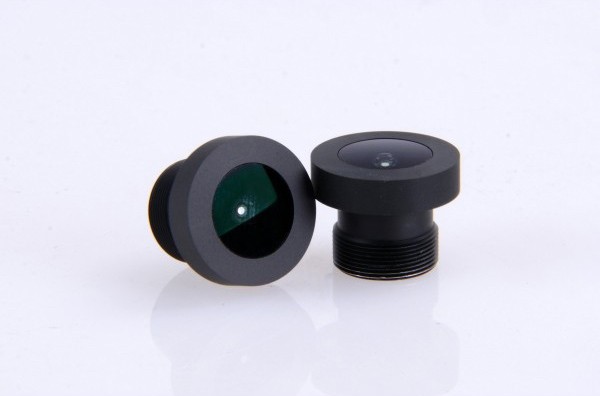

（180°全景 廣角/魚眼 鏡頭）

2. 避障安全模塊

功能：實時檢測動態/靜態障礙物、緊急制動、安全區域監測。

核心器件：ToF相機、超聲波傳感器、短距LiDAR、紅外傳感器。

光學挑戰：抗干擾、高響應速度、弱光/強光環境適應性。

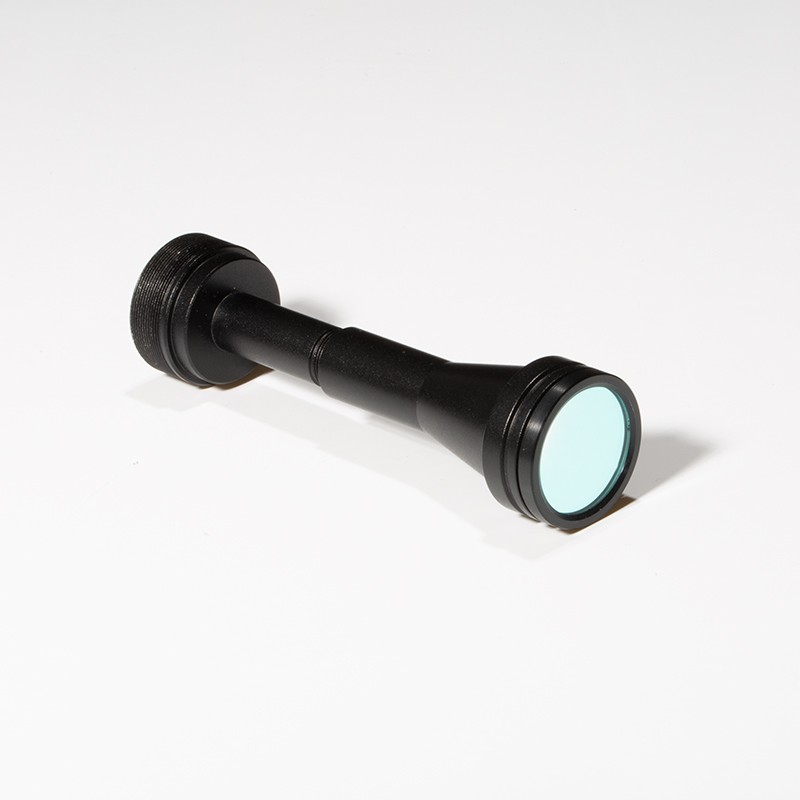

（工業鏡頭）

3. 物體識別與操作模塊

功能：識別條碼/二維碼、貨物分類、尺寸測量、抓取點定位。

核心器件：高分辨率工業相機、微距鏡頭、3D結構光相機。

光學挑戰：高分辨率、低畸變、抗反光、近距離對焦清晰。

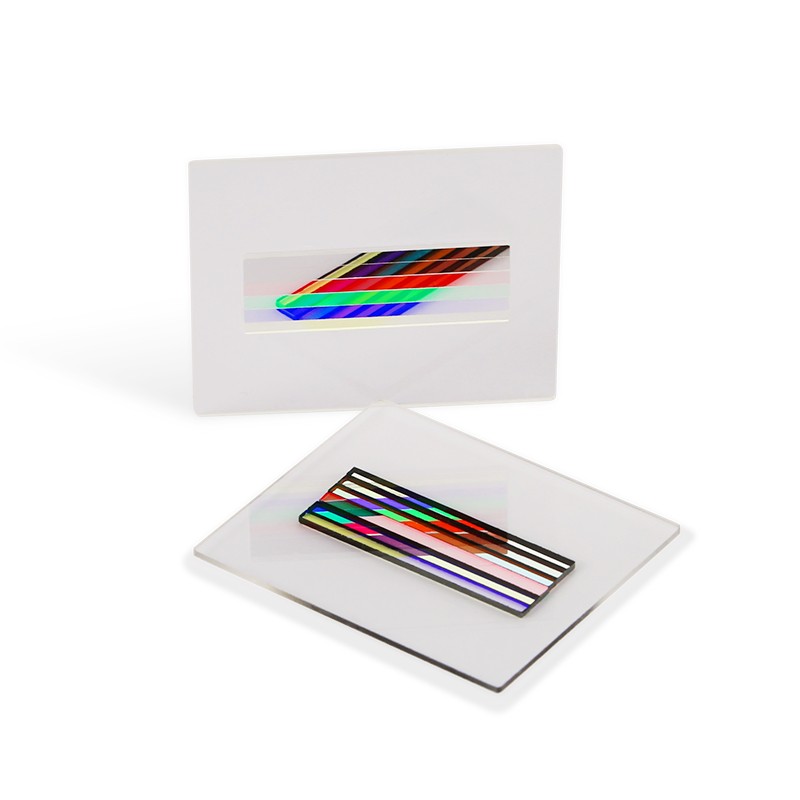

（多光譜濾光片）

4. 環境感知模塊

功能：溫濕度感知、煙霧檢測、特殊物料識別（如化學品標簽）。

核心器件：多光譜相機、熱成像儀、紫外傳感器。

光學挑戰：特定波段透過率、多光譜配準、環境耐受性。

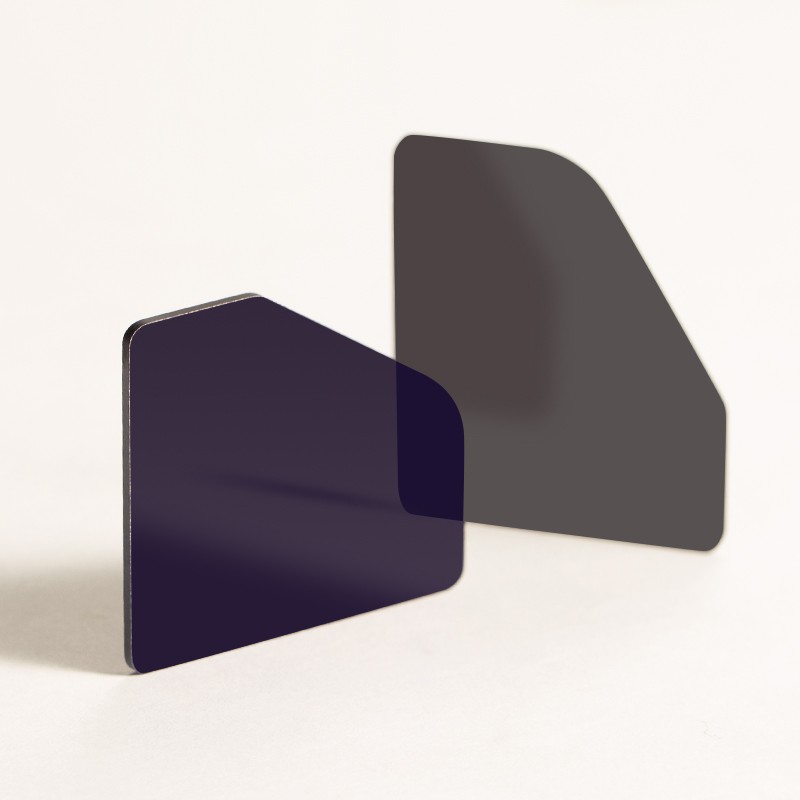

（遠紅外濾光片）

二、核心光學鏡片參數與選型分析

1. 鏡片類型與規格對照表

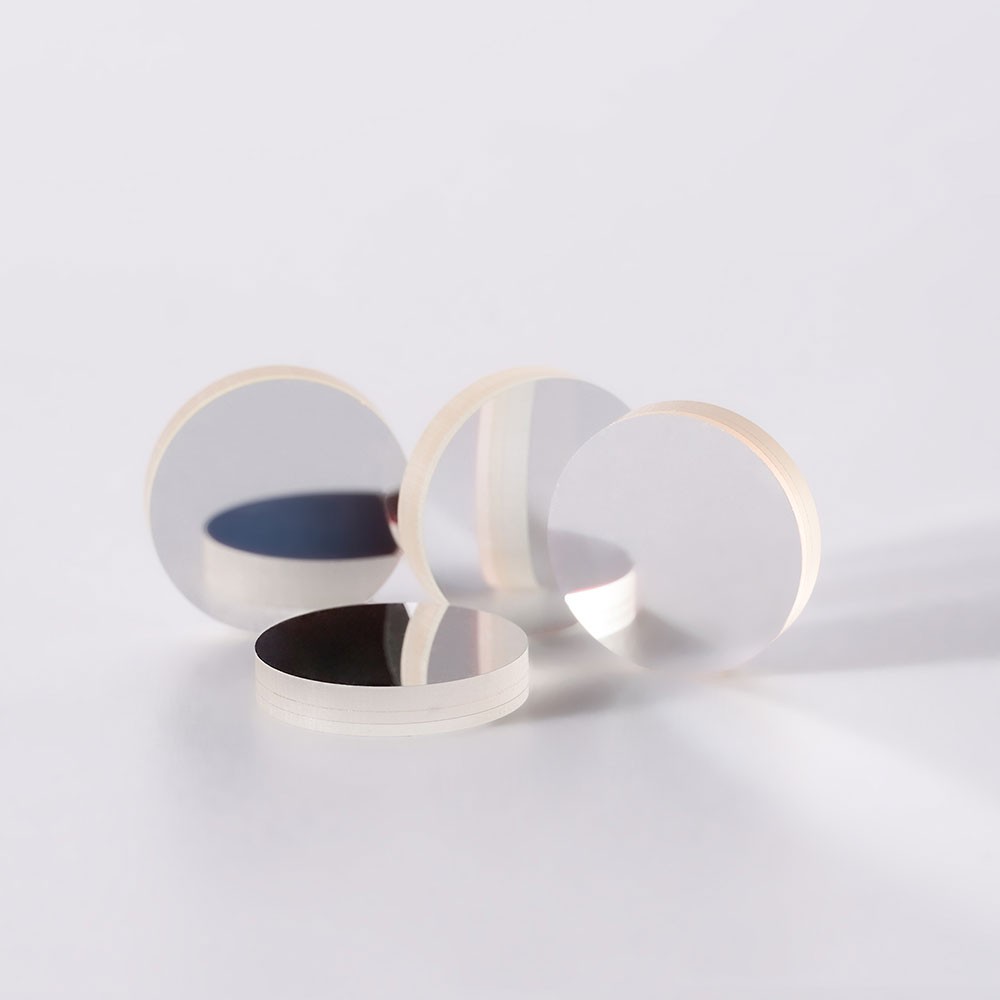

（NBP940窄帶濾光片）

2. 關鍵參數解析

焦距：決定視野大小，短焦距（如1.8mm）用于廣角，長焦距（如25mm）用于特寫識別。

F數（光圈）：影響進光量與景深，F(xiàn)值越小，低光性能越好，但景深越淺。

視場角（FOV）：魚眼鏡頭可達180°以上，遠心鏡頭通常<30°。

畸變：廣角鏡頭桶形畸變需軟件校正，遠心鏡頭要求接近零畸變。

波段透過率：紅外濾光片需在850/940nm處高透過（>90%），可見光區截止（<5%）。

像面尺寸：需匹配傳感器（如1/2.8″、2/3″），避免暗角或分辨率浪費。

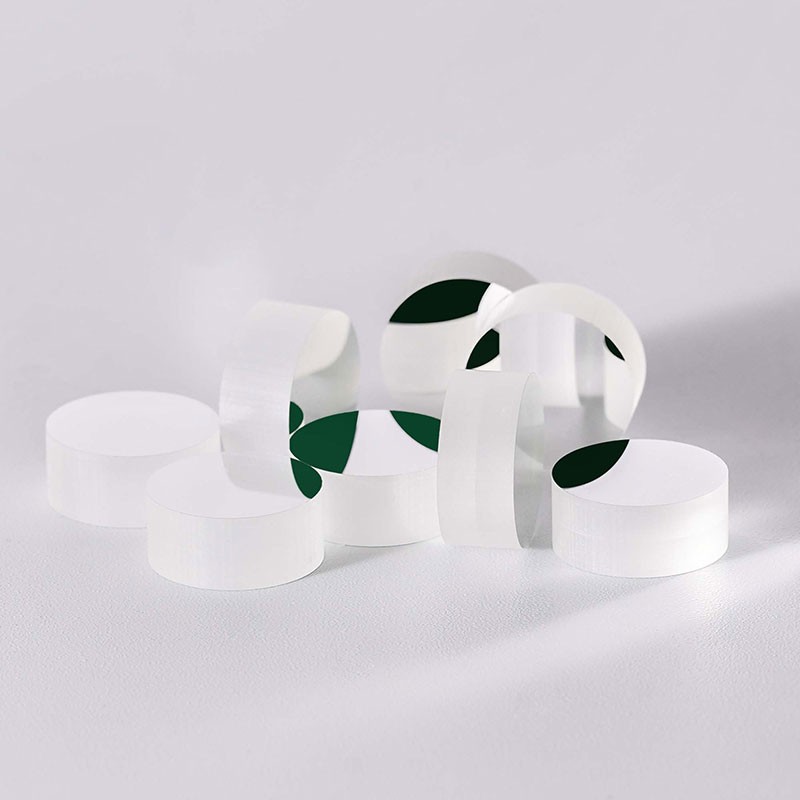

（NBP850紅外濾光片）

三、多場景鏡片配置策略

1. 標準托盤搬運機器人（AGV/AMR）

配置重點：導航+避障

方案：

前向：廣角魚眼鏡頭（FOV 190°） + 窄帶濾光ToF鏡頭（940nm）

側向：LiDAR接收透鏡組（1550nm波段，抗陽光干擾）

防護：所有鏡頭加裝耐磨AR鍍膜玻璃

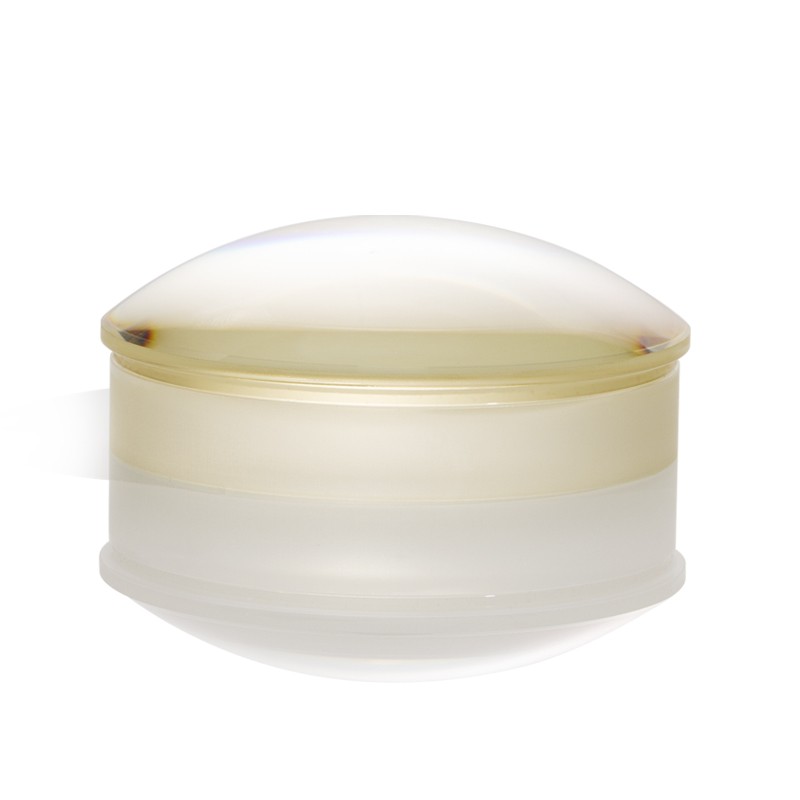

（平凸透鏡）

2. 高精度分揀機器人（機械臂視覺引導）

配置重點：識別+定位

方案：

上視：遠心鏡頭（0.5X，500萬像素），用于尺寸測量

側視：偏振鏡頭+微距鏡頭組合，消除包裝反光

結構光投射：衍射光學元件（DOE）生成高精度條紋

3. 密集倉儲盤點機器人（無人機/爬壁式）

配置重點：變焦+多光譜

方案：

電動變焦鏡頭（5-50mm），適應不同貨架高度

多光譜鏡頭（400-1000nm），識別特殊標簽

UV鏡片（365nm），檢測熒光標記

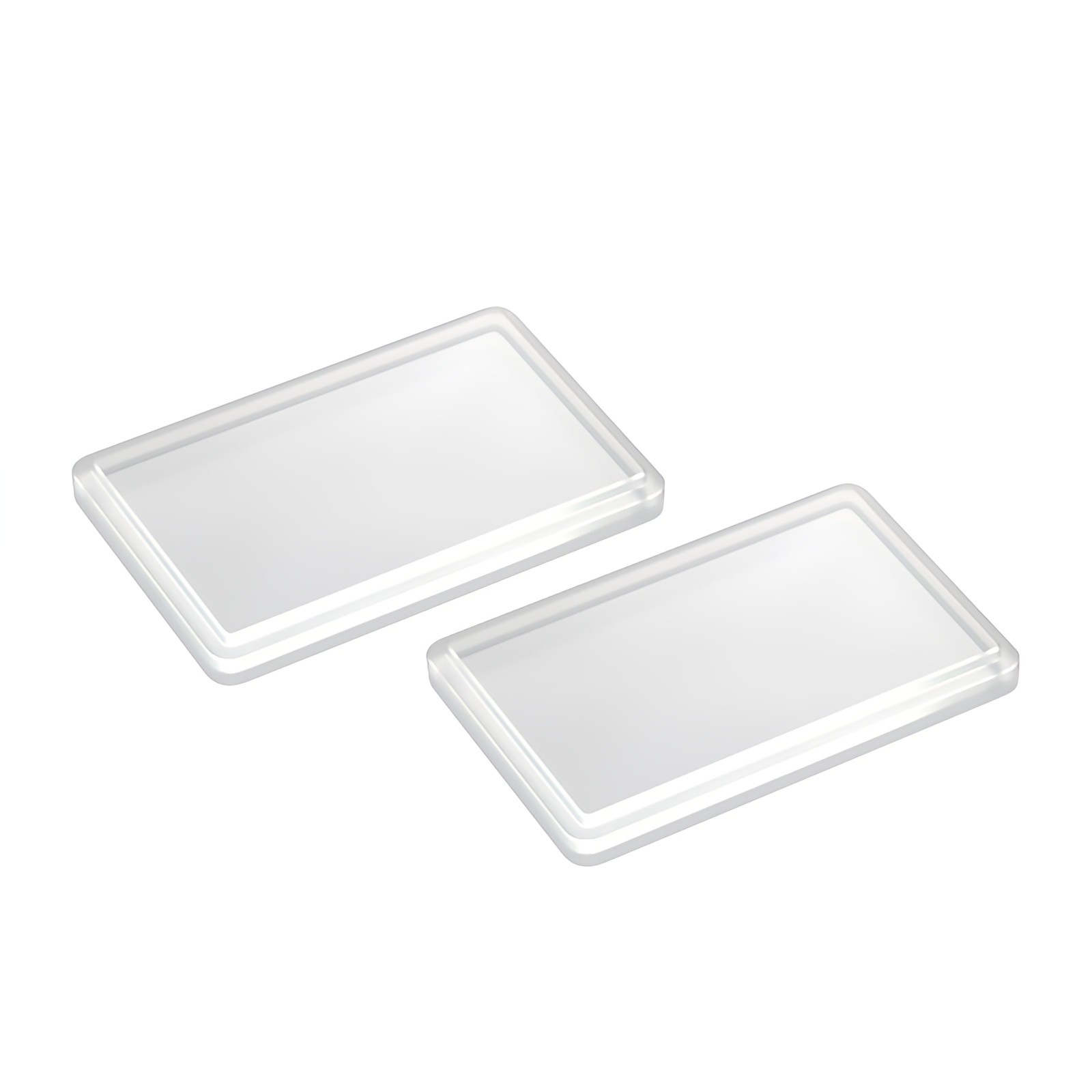

（臺階藍寶石窗口片）

四、環境適應性與可靠性設計

防護設計

鏡片材質：藍寶石玻璃（硬度9Mosh）或鍍金剛石膜

密封結構：IP67級防塵防水，充氮防霧

溫寬：-20℃~70℃（倉儲環境常見范圍）

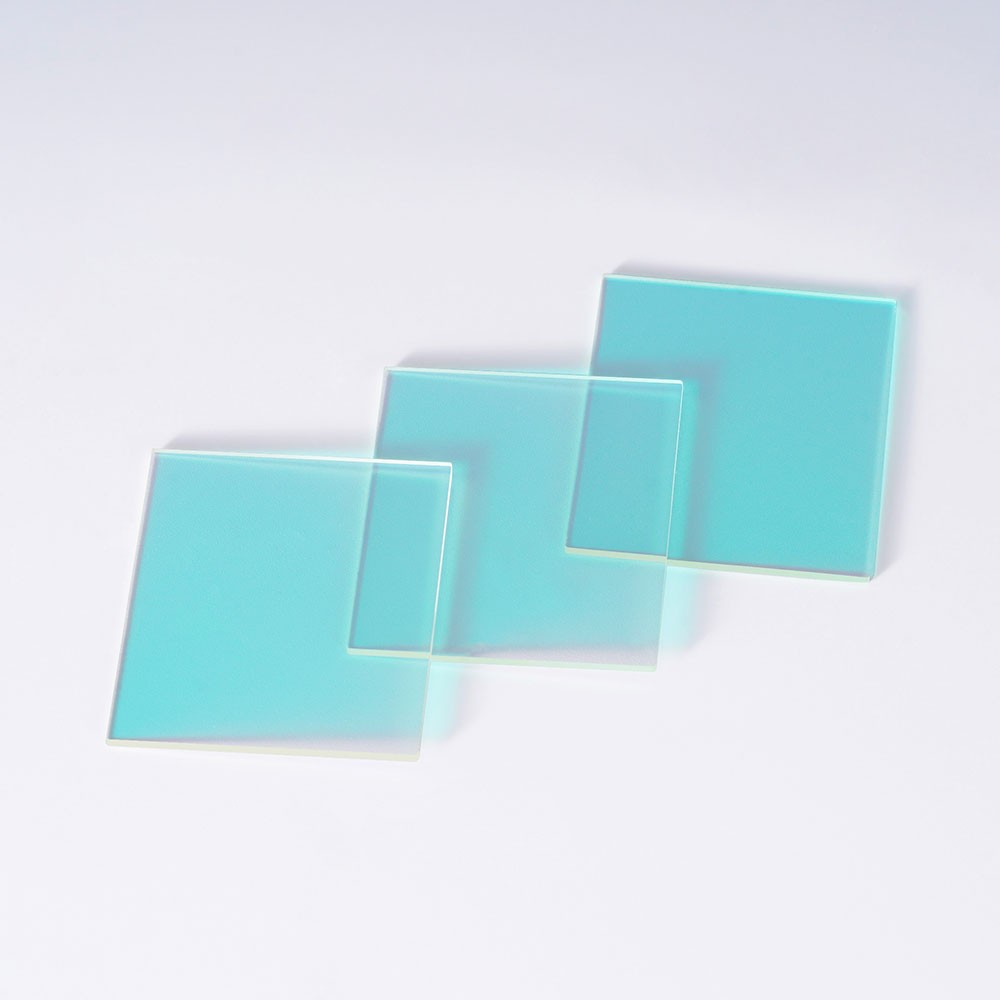

（UV-IR-720紅外截止濾光片）

鍍膜技術

增透膜（AR）：可見光波段平均反射率<0.5%

防水膜：接觸角>110°，實現自清潔

紅外截止膜（用于彩色相機）：精確切割700nm以上波段

校準與集成

多鏡頭光軸平行度誤差<0.05°

可見光與紅外鏡頭共焦設計（減少色差）

振動環境下的鏡頭鎖緊機構

五、發展趨勢與技術展望

光學計算集成：下一代鏡片將集成微納結構，實現光場采集、邊緣計算預處理，減輕后端處理負擔。

自適應光學：液態鏡頭技術將實現毫秒級焦距調節，使單鏡頭兼顧廣角導航與微距識別。

光譜擴展：SWIR（短波紅外，1000-2000nm）鏡片應用增多，可穿透部分包裝材料直接識別內容物。

成本優化路徑：玻璃模壓非球面鏡片、塑料衍射光學元件（DOE）的普及，將在保證性能的同時降低30%以上成本。

倉儲機器人的光學鏡片已從單一成像工具演變?yōu)槎喙δ苋诤系闹悄芨兄?jié)點。正確的鏡片選型與系統集成，直接決定了機器人在復雜倉儲環境中的作業效能與魯棒性。未來隨著光學材料、鍍膜工藝與計算成像技術的突破，倉儲機器人的“視覺”將更加精準、高效與智能，持續推動物流自動化向更高層次演進。在實際應用中，建議采用“場景定義功能，功能驅動光學”的選型邏輯，在性能、成本與可靠性之間取得最佳平衡。
