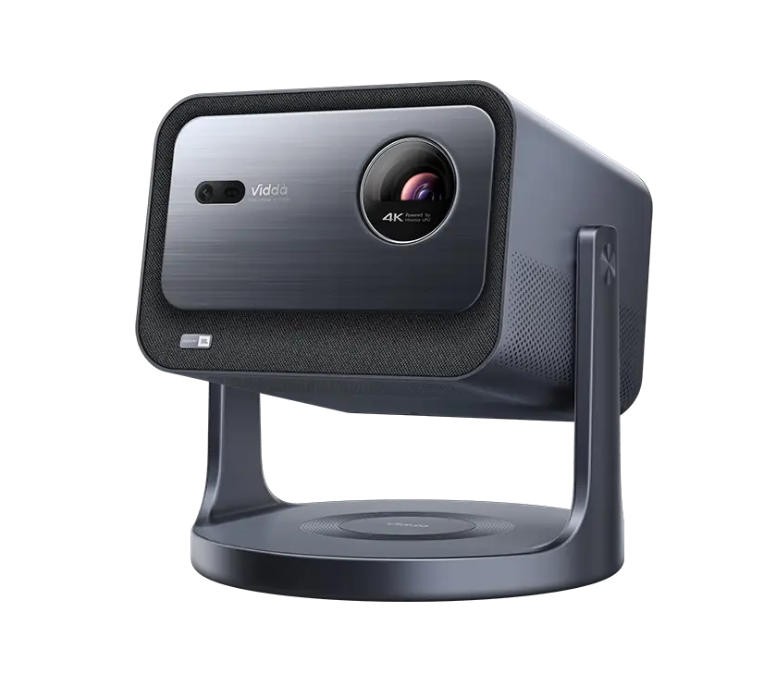

激光投影機作為新一代投影設備，其主要特點便是以激光作為光源進行投影，憑借其高亮度、廣色域、長壽命等突出優勢，正快速滲透家庭影院、商務會議、數字影院及大型場館等應用場景，通過精密的光學引擎將激光特性轉化為穩定、均勻、高畫質的投影圖像，而這一轉化過程依賴于一系列功能各異的光學鏡片，它們共同構成了激光投影機的光路系統，直接影響著最終的成像質量，下面我們將深入去了解關于激光投影機的各種知識，同時做一個簡單的科普認識為大家呈現光學系統在激光投影中的核心價值。

（圖源網絡，侵刪）

一、激光投影機工作原理

激光投影機的基本工作原理可概括為：紅、綠、藍三色激光器發出的光束，經過一系列光學元件的整形、勻場、合光后，照射到圖像調制芯片上；芯片根據視頻信號調制光束，形成帶有圖像信息的光；最后通過投影鏡頭放大并投射到屏幕上。

根據圖像調制技術的不同，激光投影機主要分為兩大技術路線：DLP方案和3LCD方案。兩者的光路結構存在差異，但核心光學元件具有高度的共通性。

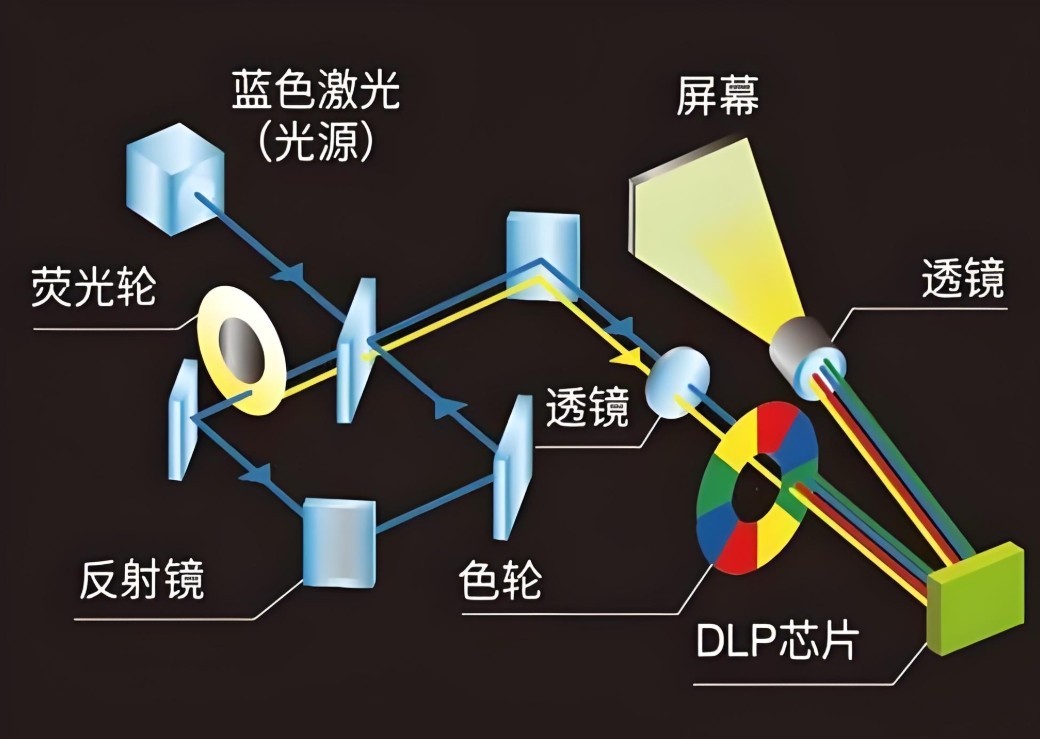

1. DLP激光投影機工作流程

激光器發出三色激光 → 準直、擴束、勻光 → 二向色鏡/X棱鏡合光 → TIR棱鏡將照明光反射至DMD芯片 → DMD芯片調制圖像 → 圖像光透過TIR棱鏡 → 投影鏡頭成像

2. 3LCD激光投影機工作流程

激光器發出三色激光 → 準直、擴束、勻光 → 分光系統將三色光分離 → 分別照射三片液晶面板（光閥）調制圖像 → X棱鏡合光 → 投影鏡頭成像

無論采用何種技術方案，光學鏡片都是實現光路控制的核心載體。下面將按照光路順序，對各類光學鏡片進行逐一分析。

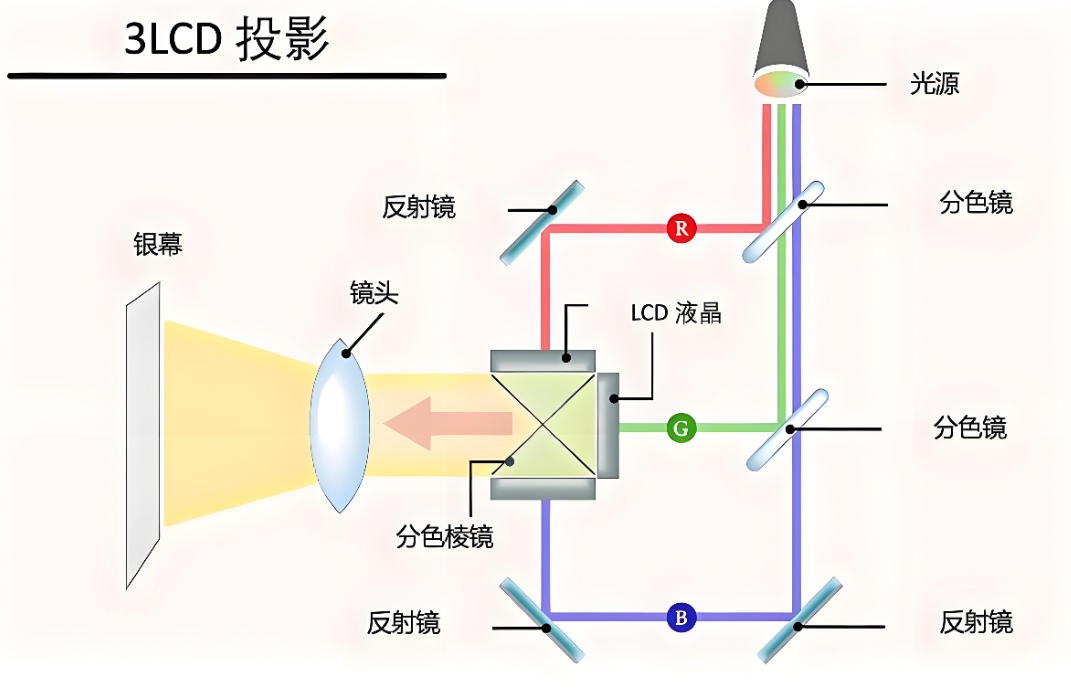

（3LCD激光投影機工作流程）

二、光學鏡片分類與應用分析

1.光源端鏡片：光束整形與均勻化

激光器發出的原始光束具有發散角大、光斑細、能量呈高斯分布等特點，必須經過前期處理才能進入后續光路。

準直鏡

作用：將激光器發出的發散光束轉換為平行光束，減小光束發散角，提高后續鏡片的光束利用率。

位置：緊貼激光器出光口。

常規參數：

焦距：決定準直后的光束直徑，通常為幾毫米到幾十毫米，需與激光器發光面尺寸匹配。

數值孔徑（NA）：反映鏡片收集光線的能力，需大于激光器的發散角，一般在0.1~0.5之間。

透過率：要求在工作波長范圍內具有高透過率，單波長透過率通常>99%。

鍍膜：針對特定激光波長增透膜，減少反射損耗。

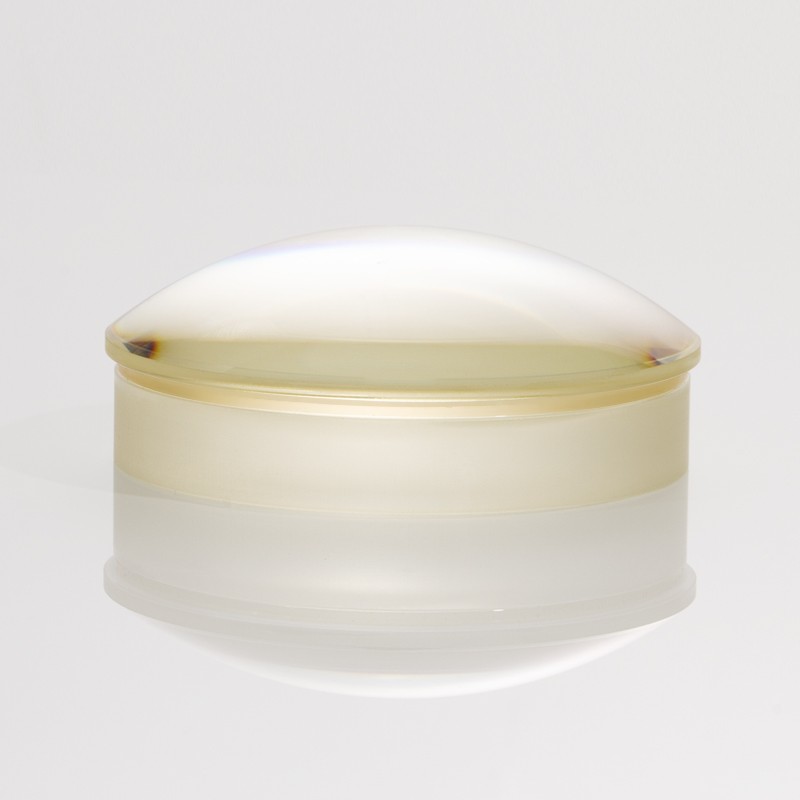

（平凸透鏡）

擴束鏡

作用：進一步擴大平行光束的直徑，使其能夠均勻覆蓋顯示芯片的有效面積，同時降低光束的發散角。

位置：準直鏡之后。

常規參數：

擴束倍數：常見為2×、3×、5×等，具體取決于芯片尺寸和光路設計。

波前畸變：衡量擴束后光束波面質量，通常要求λ/4（λ為波長）以內，以保證成像清晰度。

入瞳直徑：與準直后的光束直徑匹配。

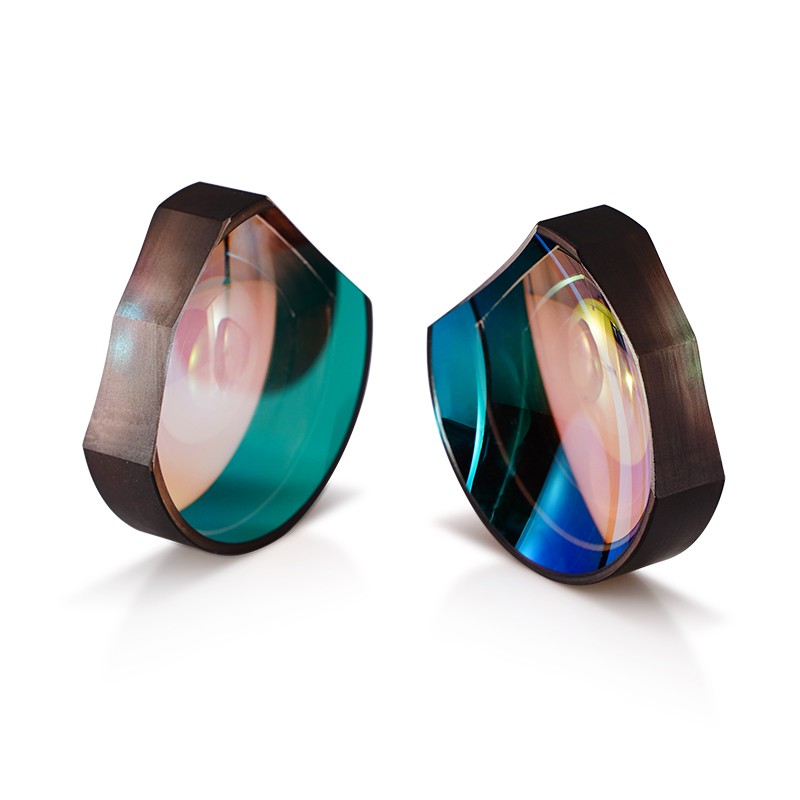

（平凹透鏡）

勻光器件

激光光強分布通常呈高斯型（中心強、邊緣弱），若不進行處理，會導致畫面出現中心過亮、四周發暗的“熱點”現象。勻光器件的任務是將光束能量分布均勻化。

復眼透鏡

作用：由微透鏡陣列組成，將一束光分割成許多細小的光束，再通過疊加實現均勻照明。

常規參數：

微透鏡單元尺寸：幾十微米到幾百微米，尺寸越小均勻性精度越高。

陣列數量：通常為幾十×幾十，數量越多均勻性越好。

均勻度：一般要求>90%（即畫面最亮處與最暗處亮度比）。

透過率：>90%為佳。

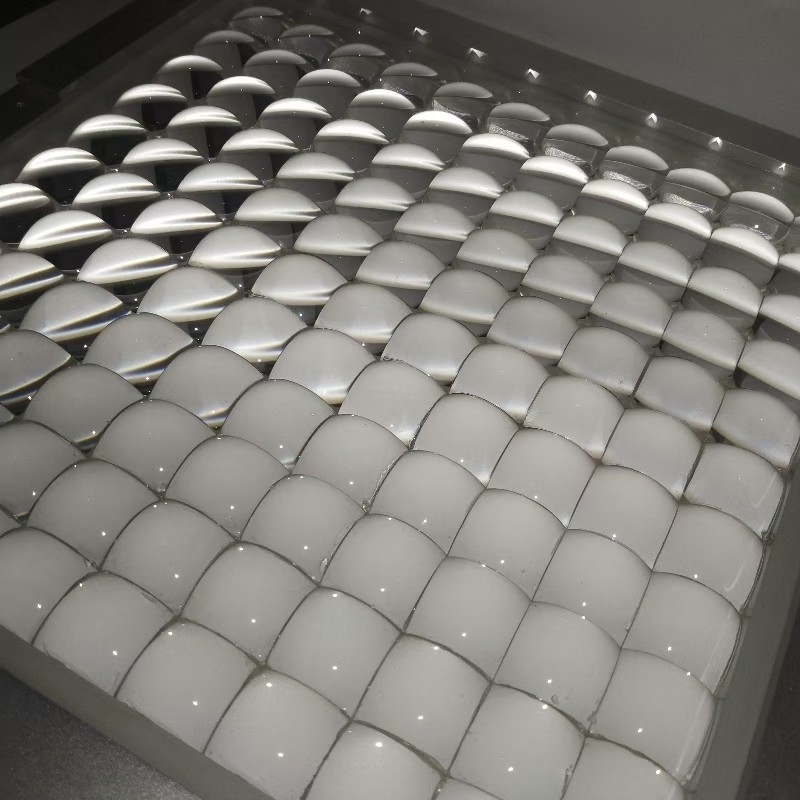

（陣列透鏡）

光導管

作用：利用內壁全反射原理，光線在光導管內多次反射，從出口射出時能量分布均勻。

常規參數：

入口/出口尺寸：需匹配光源光斑和芯片尺寸。

長度：影響混光均勻性，通常為入口對角線的3~5倍。

內壁反射率：>98%以保證低損耗。

透過率：>95%為佳。

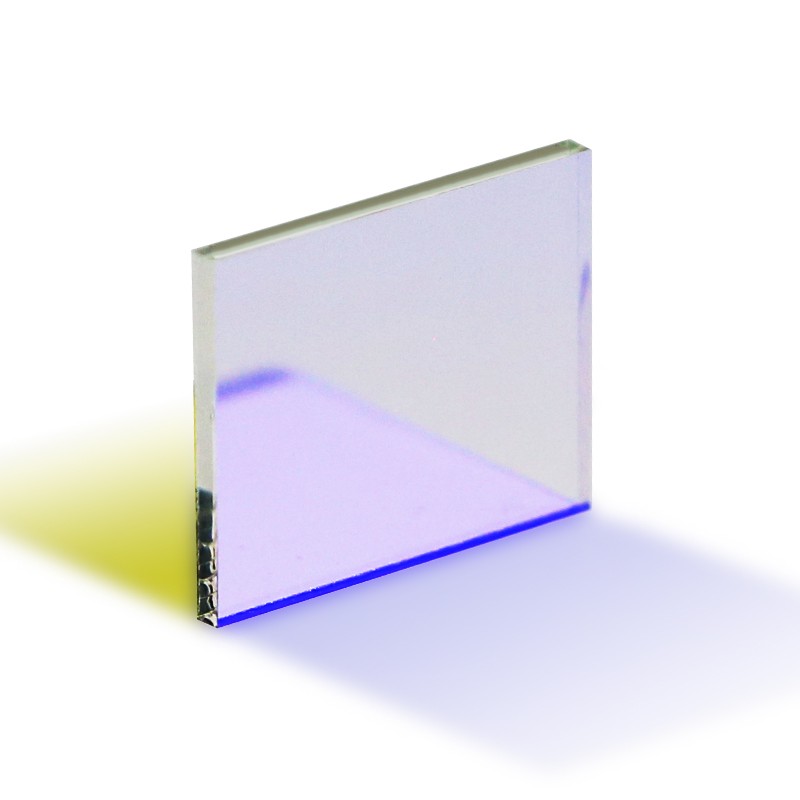

（透藍綠反紅二向色鏡）

2.合光系統鏡片：顏色融合

對于三色激光投影，需要將紅、綠、藍三束激光合并到同一條光路上，為后續照明做準備。

2.1二向色鏡

作用：利用薄膜干涉原理，選擇性反射一種波長的光，透過其他波長的光。通過多片二向色鏡的組合，可將三色激光合為一束。

位置：三色激光交匯處。

常規參數：

工作波長：針對特定激光波長（如638nm紅、520nm綠、450nm藍）設計。

反射率/透過率：反射波段要求>98%，透過波段要求>95%。

截止波長：反射與透過之間的過渡帶寬度，通常要求<20nm，以保證顏色純凈，避免串色。

入射角度：常用45°或0°入射，需嚴格匹配，角度偏差會導致光譜曲線漂移。

表面平整度：要求λ/10以內，避免引入波前畸變。

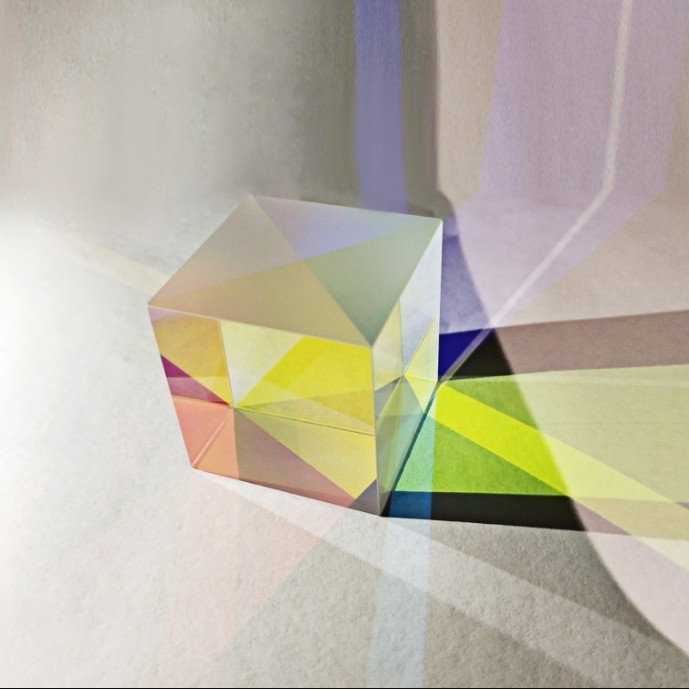

（合色棱鏡）

2.2  X棱鏡（合色棱鏡）

作用：將來自三個方向的光束合并為一束，常用于3LCD激光投影機，也用于部分DLP方案的合光環節。

常規參數：

膠合面精度：四個棱鏡膠合角度誤差<30角秒，以免引起光路偏移。

偏振特性：用于3LCD方案時，需與液晶面板的偏振要求匹配，保證透過率。

膜層性能：各膠合面鍍有特定波長反射/透過膜，參數要求與二向色鏡類似。

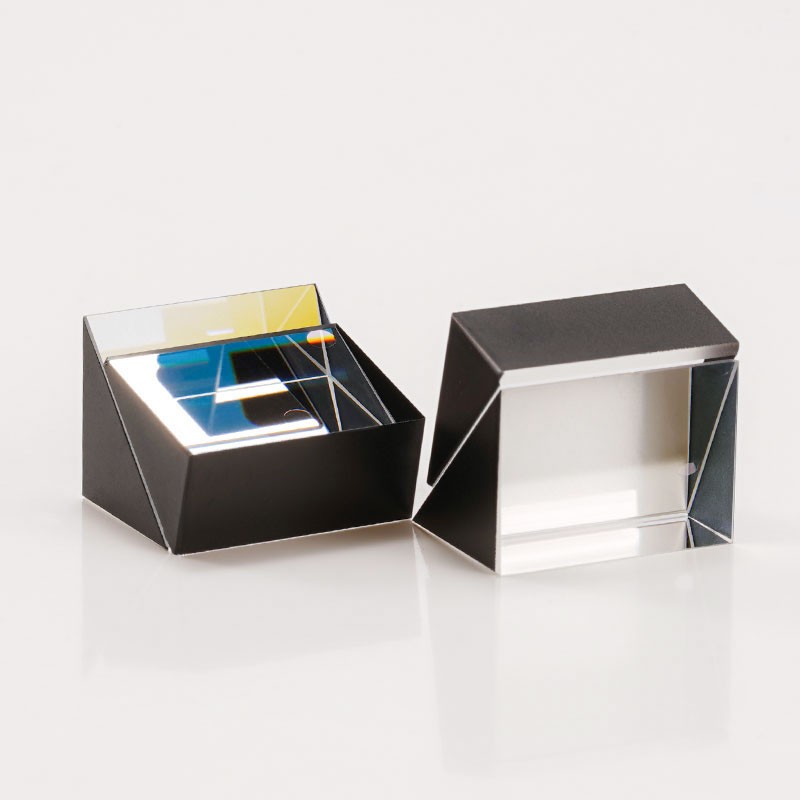

（TIR棱鏡）

3.照明與成像系統鏡片（DLP方案）

3.1全內反射（TIR）棱鏡

作用：DLP激光投影機中的關鍵元件。TIR棱鏡將照明光以一定角度反射到DMD芯片上，同時讓芯片調制后反射的圖像光直接透過棱鏡射向鏡頭，實現照明光路與成像光路的分離，防止光線干擾，提高對比度。

位置：位于勻光器件與DMD芯片之間。

常規參數：

折射率：通常為1.5~1.8，影響全內反射臨界角。

角度精度：棱鏡斜面角度誤差<1角分，以保證光線正確入射和出射。

表面質量：要求無氣泡、劃痕，表面光潔度達到MIL 40-20標準。

透過率：>98%。

雜光抑制：邊緣涂黑或加消光結構，減少雜散光。

3.2 DMD芯片（數字微鏡器件）

作用：激光投影機的成像核心。由數百萬個微米級微鏡組成，每個微鏡對應一個像素，通過高速翻轉控制光線的反射方向，實現圖像調制。

位置：TIR棱鏡的出光側。

常規參數：

分辨率：如1080P（1920×1080）、4K（3840×2160）等。

微鏡尺寸：常見5.4μm、7.6μm等，尺寸越小分辨率越高。

翻轉角度：通常為±12°或±17°，決定光開關狀態。

反射率：>88%

填充因子：微鏡有效反射面積占芯片面積比例，>90%為佳。

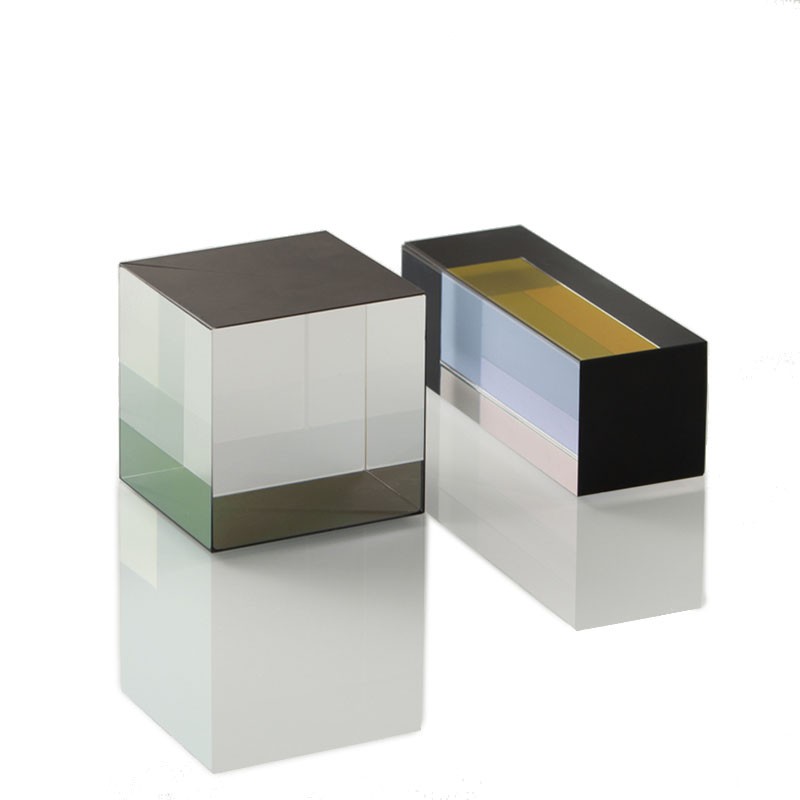

（分光棱鏡）

四、照明與成像系統鏡片（3LCD方案）

4.1分光棱鏡/分色鏡

作用：將合光前的白光（或三色激光）分離為紅、綠、藍三路，分別照射到三片液晶面板上。

常規參數：與二向色鏡類似，但工作波段和入射角度需根據分光需求設計。

4.2 液晶面板（光閥）

作用：通過液晶分子的偏轉控制光線透過率，形成圖像。每片面板對應一種顏色。

常規參數：

分辨率：與DMD類似。

開口率：透光區域占面板面積比例，影響光效。

對比度：>1000:1。

響應時間：<10ms，保證動態畫面清晰。

4.3 X棱鏡（合色棱鏡）

作用與參數同前述，但在3LCD方案中位于液晶面板之后，用于將三色圖像光合并。

五、投影鏡頭：最終成像

作用：將顯示芯片上的微小圖像放大并清晰投射到屏幕上，同時完成變焦和對焦。投影鏡頭通常由多組鏡片（凸透鏡、凹透鏡）構成，以校正球差、色差、像散等各種像差。

位置：光路末端。

常規參數：

焦距：決定投影距離和畫面大小，短焦鏡頭可短距離投大畫面。

光圈F數：表示鏡頭通光能力，F(xiàn)數越小亮度越高，常見F1.7~F2.8。

變焦比：如1.2×、1.6×、2.0×，表示焦距可調節范圍。

畸變：通常要求<1%，以保證畫面幾何形狀準確。

MTF（調制傳遞函數）：評價鏡頭分辨率，常用30線對/毫米處>0.5，高端鏡頭要求更高。

色差校正：要求紅綠藍三色焦點重合，避免畫面邊緣出現彩色鑲邊。

透過率：全波段平均透過率>90%。

鏡片組數：通常為10~20片，非球面鏡片使用增加。

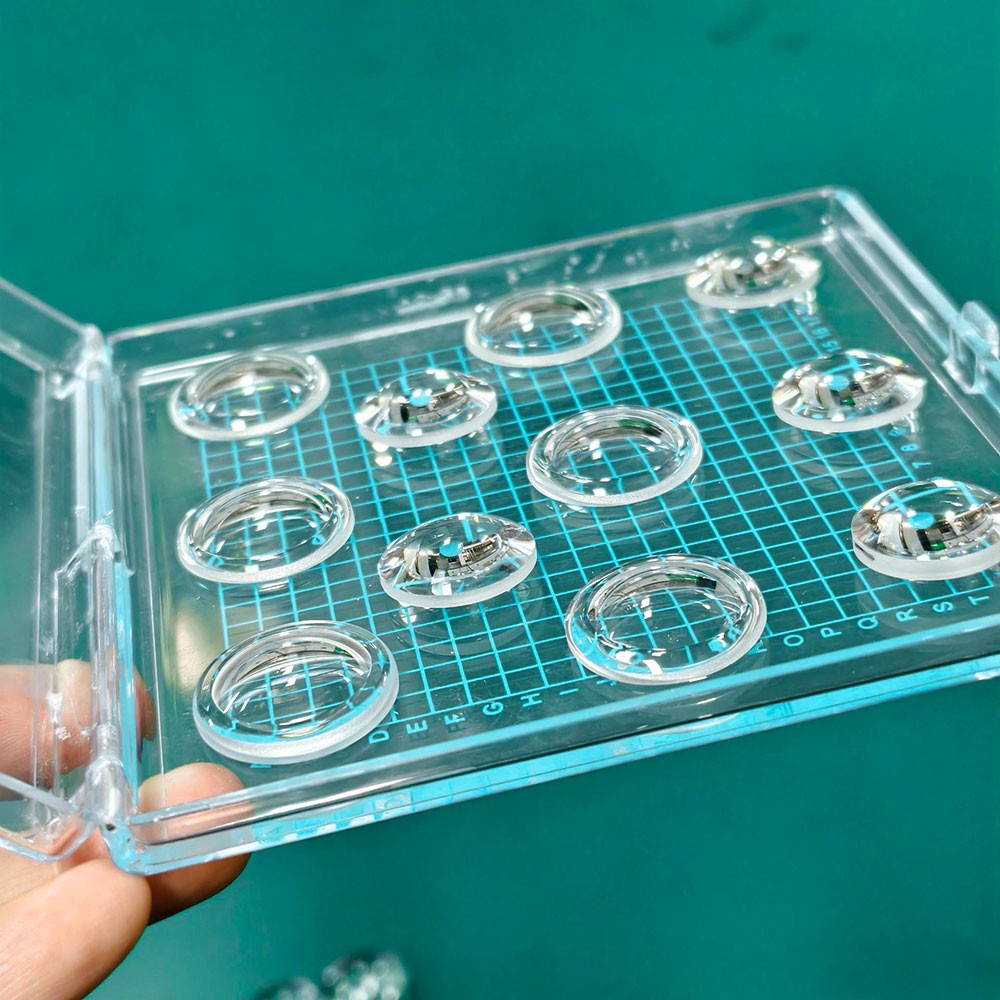

（非球面透鏡）

六、鏡片參數對投影性能的影響

上述光學鏡片的參數直接決定了激光投影機的最終畫質和性能：

亮度與均勻性：準直鏡、擴束鏡的透過率，勻光器件的均勻度，TIR棱鏡的反射效率，投影鏡頭的F數共同影響畫面亮度和均勻性。任何環節的損耗或不均都會降低最終光效。

色彩表現：二向色鏡的截止波長精度和反射/透過率曲線，X棱鏡的膜層性能，決定了三色激光的合光效率與色純度，進而影響色域覆蓋范圍。優秀的合光系統可實現>90% BT.2020色域覆蓋。

對比度：TIR棱鏡的雜光抑制能力、投影鏡頭的抗眩光設計、DMD芯片的微鏡翻轉精度對動態對比度至關重要。高端激光投影對比度可達10000:1以上。

分辨率與清晰度：投影鏡頭的MTF、畸變、色差校正水平，DMD芯片的微鏡尺寸，液晶面板的開口率，共同決定了圖像的細膩程度和邊緣清晰度。4K投影需要鏡頭分辨率匹配芯片需求。

系統穩定性：鏡片的熱穩定性（折射率隨溫度變化、熱膨脹系數）在高亮度激光投影中尤為重要。長時間工作時光學元件受熱膨脹可能導致焦點漂移，需選用低熱膨脹系數材料或加入主動補償機構。

七、激光投影機光學系統的技術趨勢

隨著激光投影向更高亮度、更廣色域、更小體積發展，光學鏡片技術也在持續演進：

非球面鏡片普及：更多采用非球面設計，減少鏡片數量、縮小體積的同時校正像差。

玻璃模壓技術：高精度玻璃模壓非球面鏡片成本下降，逐步替代部分球面鏡組。

自由曲面光學：在照明光路中引入自由曲面透鏡，實現更高效的光束整形。

薄膜技術提升：二向色鏡的截止帶更陡、透過帶更平，提高色彩純凈度。

散熱與熱補償設計：針對高功率激光的熱管理，鏡筒材料、鏡片固定方式、主動焦移補償成為設計重點。

激光投影機光學系統是一套精密而復雜的光機電一體化組件，各類光學鏡片各司其職，共同完成從激光束到高質量投影圖像的轉換。準直鏡、擴束鏡、勻光器件奠定了光束基礎；二向色鏡、X棱鏡實現了色彩融合；TIR棱鏡、DMD芯片或液晶面板完成圖像調制；投影鏡頭則將圖像呈現在屏幕上。每一枚鏡片的參數設計都需經過嚴格計算與優化，任何細微偏差都可能影響最終畫質。
