靜脈識別儀生物識別濾光片應用分析
靜脈識別是一種基于人體手指、手掌或手背皮下靜脈血管圖案進行身份認證的生物識別技術。因其具有活體檢測、高防偽性、非接觸等優點，在金融支付、門禁考勤、醫療身份確認等領域得到廣泛應用。靜脈識別儀的核心是光學成像系統，濾光片作為其中生物識別關鍵元件，直接影響其圖像的對比度與識別精度。下面我將針對這一設備在介紹靜脈識別原理的基礎上，重點分析濾光片在其中的重要作用。

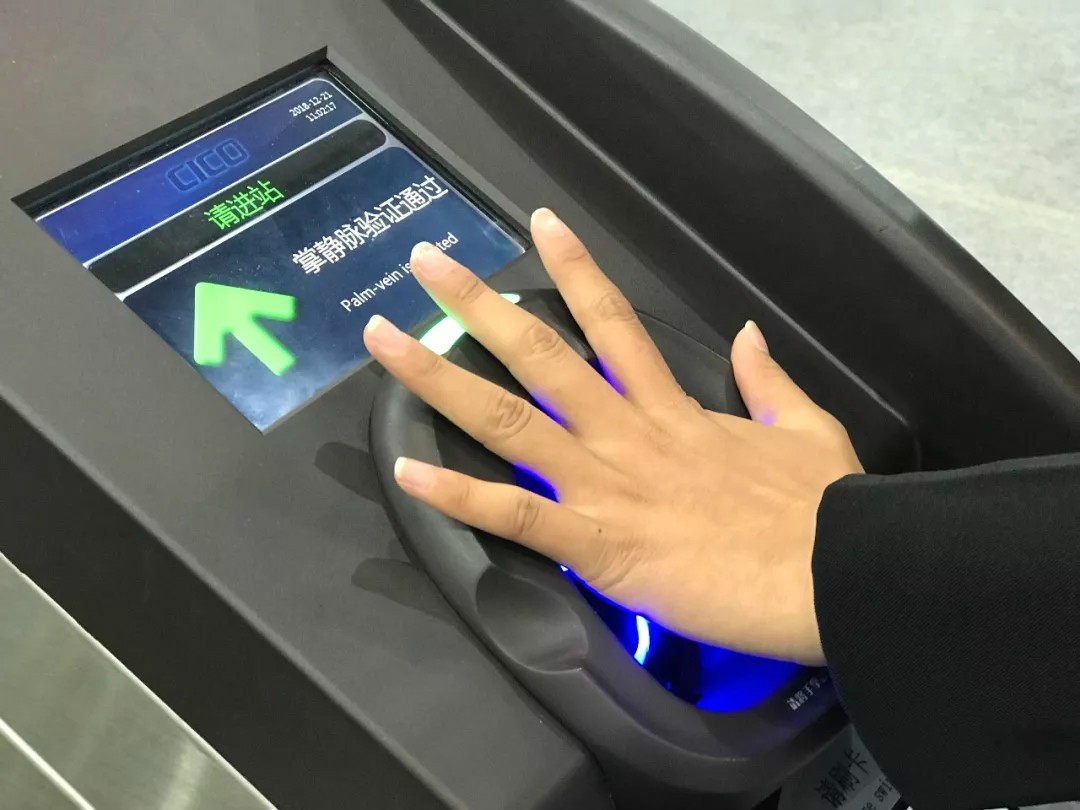

（圖源網絡，侵刪）
1.靜脈識別原理
靜脈識別基于血液中血紅蛋白對近紅外光的吸收特性。當波長700nm～1000nm近紅外光照射到人體組織時，脫氧血紅蛋白與氧合血紅蛋白對特定波段的吸收系數會遠高于周?chē)M織（如皮膚、脂肪），因此在紅外傳感器（CMOS或CCD）上，靜脈血管區域呈現為暗紋，而其他區域相對明亮，形成清晰的靜脈圖案，從而為后續的特征提取與身份識別提供了高對比度的圖像基礎。
實際應用中，通常采用中心波長為760nm或850nm的LED作為光源，此波段對靜脈血管有最佳成像對比度，且受膚色、毛發影響較小。

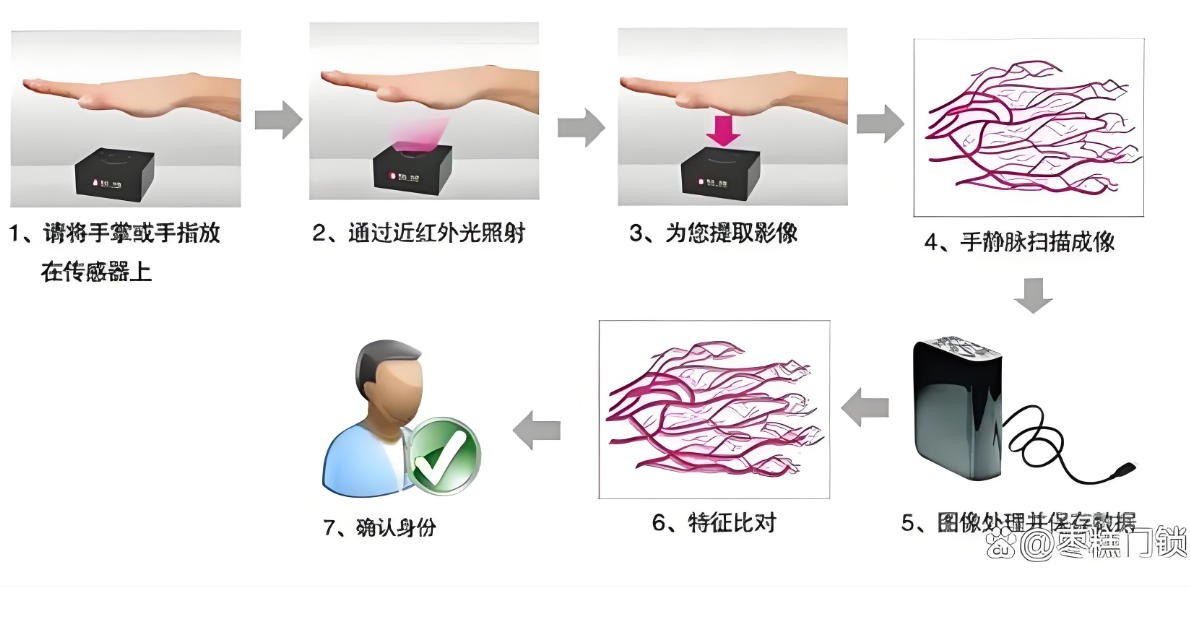

（圖源棗糕門鎖-侵刪）
2. 濾光片的作用
在靜脈識別儀中，濾光片位于光源與傳感器之間，或直接鍍膜在鏡頭上，其主要作用包括：
波長選擇：僅允許與光源匹配的近紅外波段通過，阻擋其他波長的可見光與紅外雜散光，確保傳感器只接收來自靜脈的有效反射信號。
抑制環境光干擾：環境光（太陽光、室內照明）包含豐富的可見光和紅外成分，若無濾光片，會淹沒靜脈信號，導致圖像過曝或?qū)Ρ榷认陆怠Ｍㄟ^(guò)濾光片可大幅削減環境光影響，實現全天候穩定成像。
提高信噪比：純凈的光譜信號有助于后端算法提取靜脈特征，減少誤識率與拒識率。

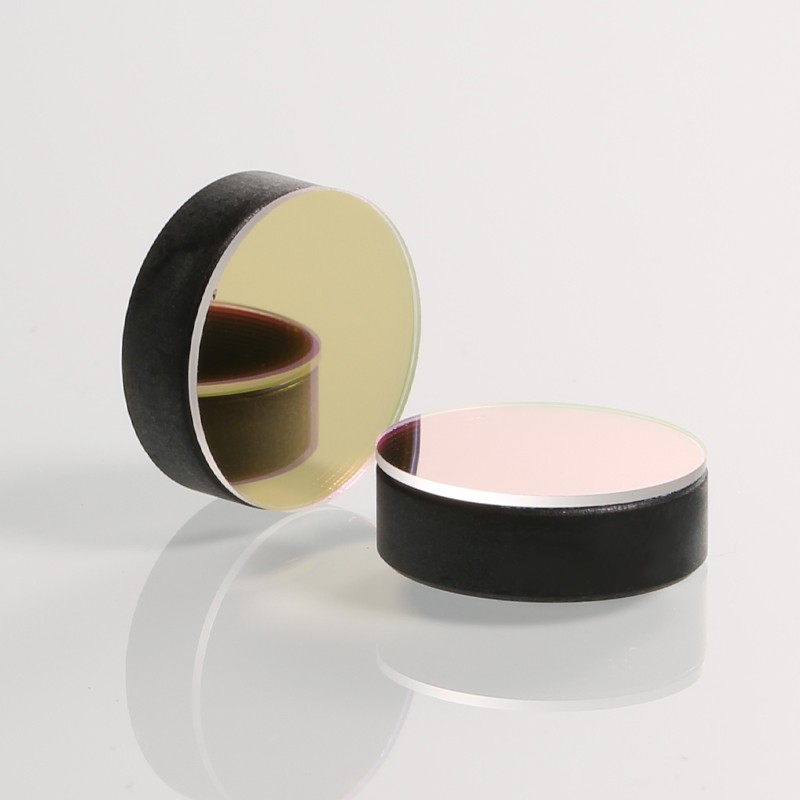

（BP850帶通濾光片）
3. 濾光片類型
靜脈識別儀中主要使用以下類型濾光片：
帶通濾光片：最常用類型，僅透過以光源波長為中心的窄帶或?qū)拵Ч庾V范圍。典型的有760nm帶通、850nm帶通。窄帶濾光片（帶寬10～30nm）對雜散光抑制更徹底，適用于高精度識別；寬帶濾光片（帶寬50～80nm）可略微降低光源功率要求，但需注意避開大氣吸收峰。
長波通濾光片：允許所有長于截止波長的光通過，常用于配合紅外截止濾光片或?qū)捵V光源。例如，截止波長700nm的長波通濾光片可有效濾除可見光，保留整個近紅外波段。
短波通濾光片：在極少數特殊設計中使用，用以消除長波紅外干擾。
實際產品中，往往將濾光片集成于鏡頭或傳感器封裝內，形成一體化光學模組。

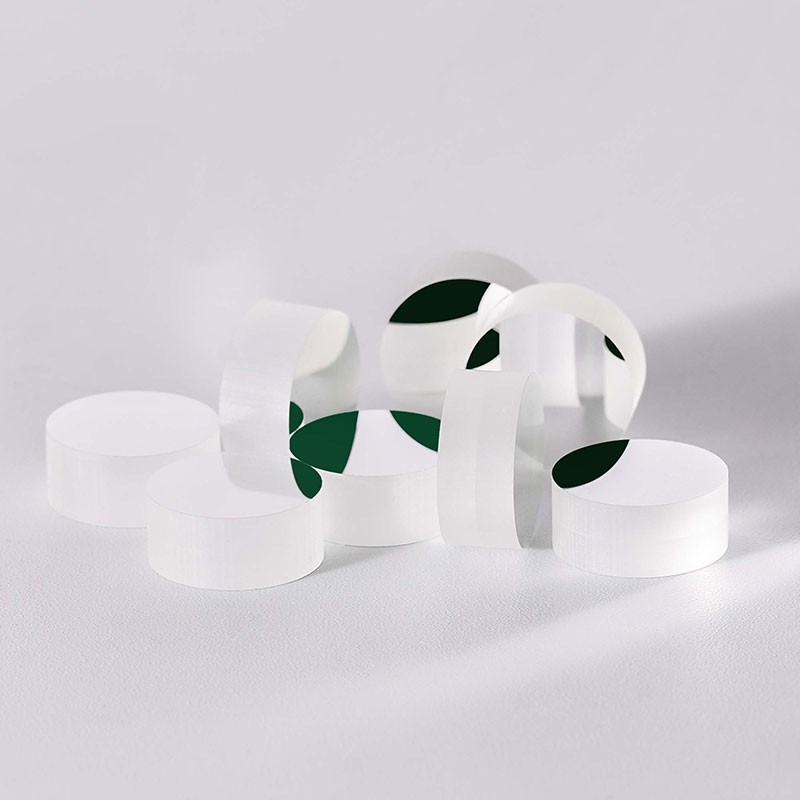

（NBP850窄帶濾光片）
4. 濾光片規格參數需求
為滿足靜脈識別儀的成像性能，濾光片需符合以下常規規格要求：
| 參數 | 常規需求范圍 | 說明 |
| 中心波長 (CWL) | 760±5nm 或 850±5nm | 需與LED光源峰值波長嚴格匹配，偏差過大會降低透過率。 |
| 帶寬 (FWHM) | 10nm～30nm（窄帶） 50nm～80nm（寬帶） | 窄帶可提高信噪比，但要求光源穩定；寬帶允許光源波長漂移，但雜光抑制能力稍弱。 |
| 峰值透過率 (Tpeak) | ≥85% | 高透過率可降低光源功耗，提高圖像亮度。 |
| 截止深度 (OD) | 截止波段 OD≥4（透過率≤0.01%） | 對可見光（400nm～700nm）及非目標紅外波段需深度截止，避免環境光干擾。 |
| 入射角 (AOI) | 0°±5°（針對窄帶濾光片） | 帶通濾光片對入射角敏感，設計時應考慮光路角度，必要時采用角度不敏感的硬質膜系。 |
| 尺寸與公差 | 根據鏡頭大小定制，公差±0.1mm | 需與鏡頭或傳感器尺寸匹配，確保安裝無漏光。 |
| 環境適應性 | 工作溫度：-20℃～+70℃ 濕度：95% RH 無凝結 | 濾光片膜層需牢固，耐高低溫及高濕，滿足工業級或消費級應用。 |
| 表面質量 | 40-20（劃痕-麻點） | 高表面質量減少散射光，保證圖像清晰度。 |
此外，對于批量生產，濾光片還需具備良好的鍍膜均勻性和批次一致性。
整體而言，靜脈識別系統，從發光LED到接收?qǐng)D像的傳感器，其結果都是服務于濾光片——因?yàn)橹挥兴?fù)責從一片雜光里把真正有用的信號給“拎”出來。所以濾光片選得合不合適，直接決定了后端算法拿到的是清晰血管圖還是一團噪點。
目前市面上主流的方案基本都圍繞著帶通濾光片打轉，但具體選窄帶還是寬帶，峰值透過率要做到多少，其實是在識別精度、硬件成本和生產良率之間做平衡。接下來隨著識別模組越做越小，留給濾光片的空間會被進一步壓縮，這意味著鍍膜工藝和膜系設計都得跟著變，比如怎么在大角度入射光下依然保證截止深度不跳水。
另外，一些新的方向也值得留意，比如結合超表面結構實現更輕薄的光譜選擇層，或者利用算法補償部分光學缺陷——未來的趨勢可能不再是光學給算法讓路，而是兩者互相“妥協”著往前走。
