濾光片作為一類精密光學元件，在攝影、機器視覺、生物醫療、熒光分析以及光纖通信等眾多領域具有廣泛應用。其核心功能在于實現對特定波段光波的選擇性透過或截止。研究表明，濾光片的最終性能，超過90%取決于其加工過程中的工藝控制水平。本文旨在深入探討以真空鍍膜技術為主的干涉濾光片在加工過程中，對成品性能起決定性作用的關鍵工藝參數，系統分析其影響機理，并為工藝優化提供理論依據。

濾光片的制造是一項跨學科的精密工程，涵蓋薄膜光學、真空技術、熱力學以及精密機械加工等多個領域。無論是硬質鍍膜的帶通濾光片，還是傳統的吸收型玻璃濾光片，其完整工藝流程均包括基板準備、鍍膜（或染色）、膠合、切割及檢測等環節。在此過程中，任一參數的微小漂移，均可能導致中心波長偏移、透過率下降或環境穩定性劣化，從而直接影響產品的合格判定。

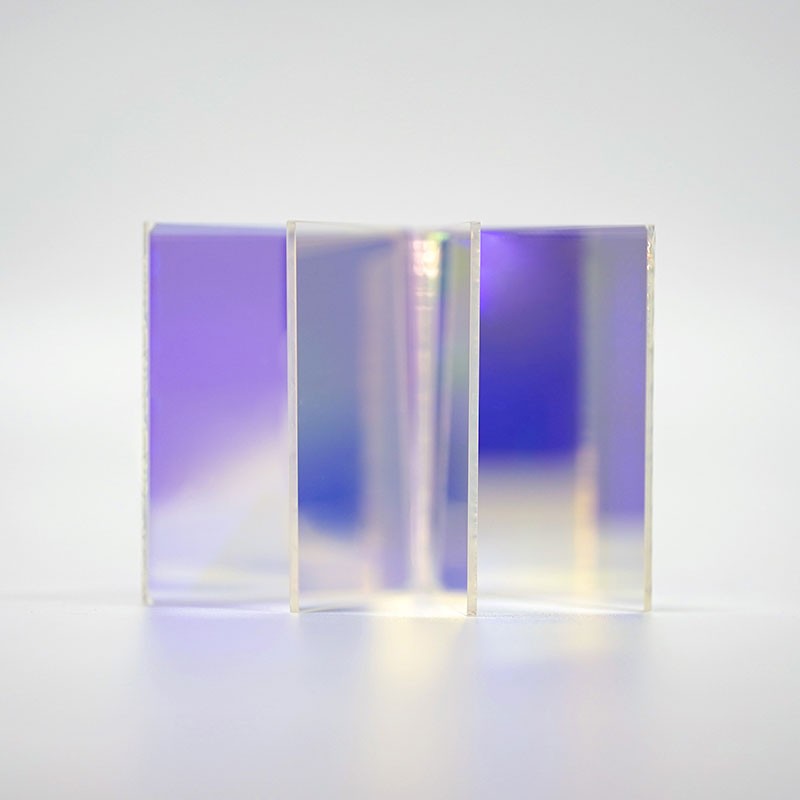

（NBP470窄帶濾光片）

一、薄膜沉積階段：決定光譜性能的“心臟參數”

對于當前主流的干涉濾光片（如窄帶濾光片），薄膜沉積是最為核心的工序。在此階段，以下幾個參數發揮著決定性作用：

1. 膜層材料的光學常數（折射率n)與消光系數k)）

膜層折射率直接決定膜系設計的可實現程度。若實際鍍膜中材料的折射率偏離設計值，將導致光譜曲線發生漂移（藍移或紅移），或使波紋對比度下降。關鍵影響因素包括：

材料純度：純度不足會增加吸收（k值增大），降低峰值透過率。

堆積密度：蒸發或?yàn)R射工藝的差異會導致薄膜形成疏松的微觀結構（如柱狀結構），從而降低折射率。以TiO2為例，在不同氧分壓條件下，其折射率可在2.2至2.5范圍內波動。

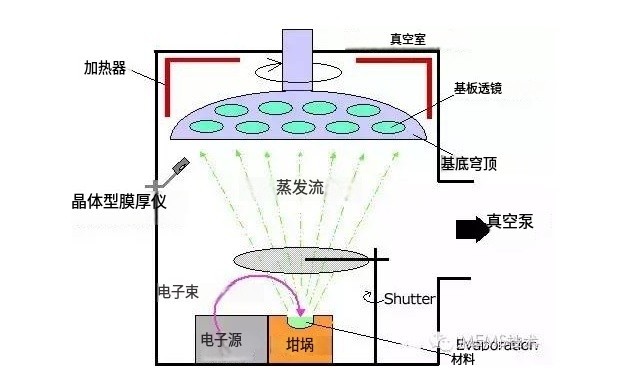

（電子束熱蒸發鍍膜）

2. 膜厚監控精度（物理厚度與光學厚度）

干涉濾光片的工作原理基于光的干涉效應。膜層的光學厚度（即折射率n與物理厚度d的乘積，nd）必須精確控制在目標波長的λ/4或λ/2整數倍附近。厚度誤差是導致中心波長偏移的最直接原因。主要的監控方式包括：

晶控法（石英晶體振蕩法）：監控物理厚度，適用于對厚度敏感但對波長漂移容忍度較高的長波通或短波通濾光片。對于窄帶濾光片，單純依賴晶控法往往精度不足。

光控法（光電極值法/波長監控法）：監控光學厚度，是制作窄帶濾光片的黃金標準。光控信號的相位變化可實時反映光學厚度的狀態。監控波長的選擇、監控片的清潔度以及光信號的穩定性，是決定成敗的關鍵因素。

3. 基板溫度

基板溫度對薄膜的微觀結構、附著力以及殘余應力均有顯著影響。具體表現為：

溫度過低：薄膜堆積密度低，結構疏松，導致折射率偏低且不穩定。薄膜易吸收水汽，使光譜在使用過程中發生紅移。

溫度過高：可能引入過大的張應力，導致膜層開裂，或?qū)δ承┘t外材料（如Ge、Si）造成性能損傷。同時，高溫可能引發膜層材料之間的擴散。

控制要求方面，通常需將溫度波動控制在±2℃以內，以確保批次內和批次間的一致性。

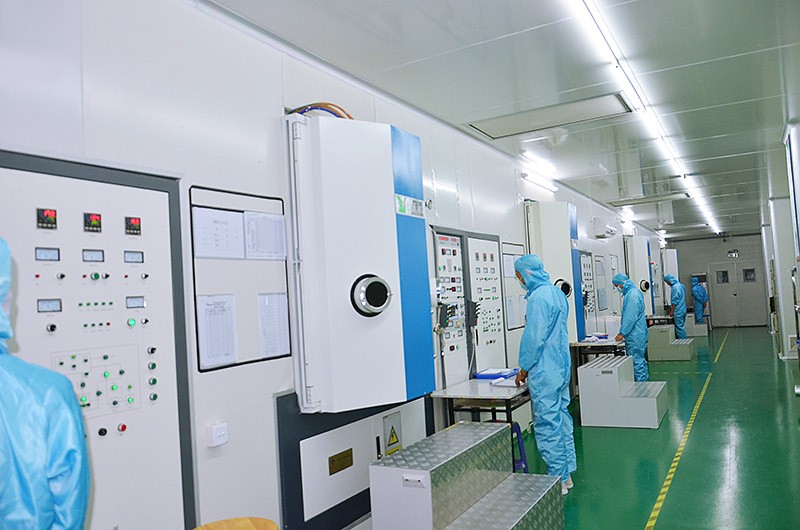

（光學鍍膜機）

4. 沉積速率與氣氛控制

沉積速率影響薄膜的均勻性、缺陷密度以及化合物薄膜的化學計量比。具體表現為：

速率波動：沉積速率忽快忽慢會導致膜層結構分層或折射率不均勻。

氧分壓/氮分壓：在反應濺射（如鍍制SiO2、Si3N4、Ta2O5）過程中，反應氣體的分壓決定了薄膜是否充分反應。分壓過低，薄膜可能呈現金屬態或亞氧化態，吸收嚴重；分壓過高，可能導致靶材“中毒”，速率驟降，產生電弧，噴濺顆粒形成膜上瑕疵（如針孔或結節）。

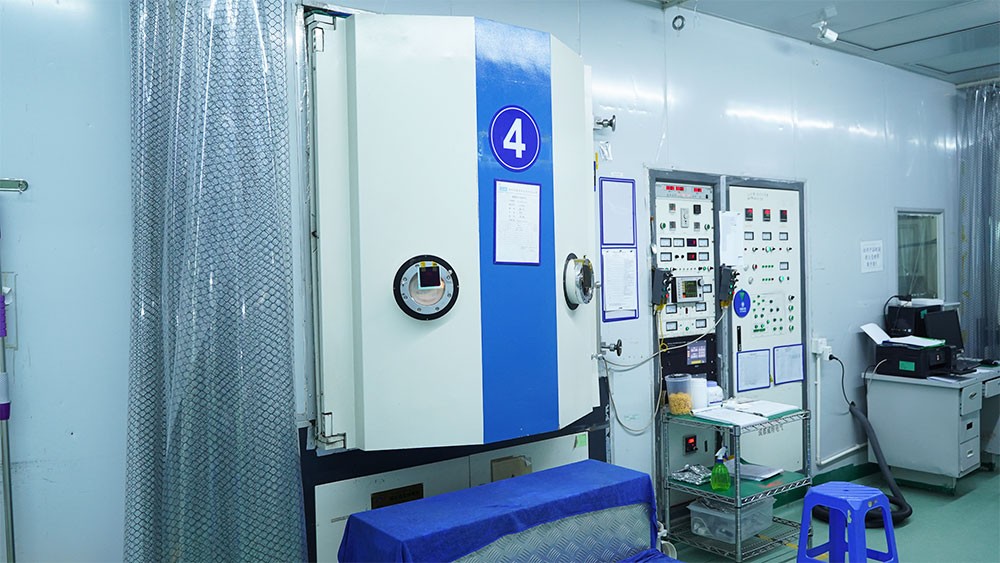

（鍍膜機）

二、前處理階段：決定膜層牢固度的“根基參數”

1. 基板清潔度

光學薄膜的附著力依賴于物理吸附和化學鍵合。若基板表面存在油污、指印、灰塵或殘留拋光粉，輕則導致膜層附著力下降（脫膜），重則導致鍍膜后直接出現“膜瘤”或針孔。工藝上需采用超聲波清洗（配合適當清洗劑）、離子束轟擊或等離子體清洗。清洗后的基板表面能（達因值）檢測是判斷清潔度的關鍵指標。

2. 離子源轟擊參數

現代精密鍍膜通常配備離子源（如考夫曼、APS等）進行轟擊，其具體表現包括：

能量與束流：轟擊可以清潔基板，同時為沉積原子提供遷移能，使膜層更為致密（從而折射率更接近塊材）。

參數不當：能量過高會刻蝕基板表面，造成損傷或溫升過快；能量過低則無法實現致密化效果，導致膜層結構疏松。

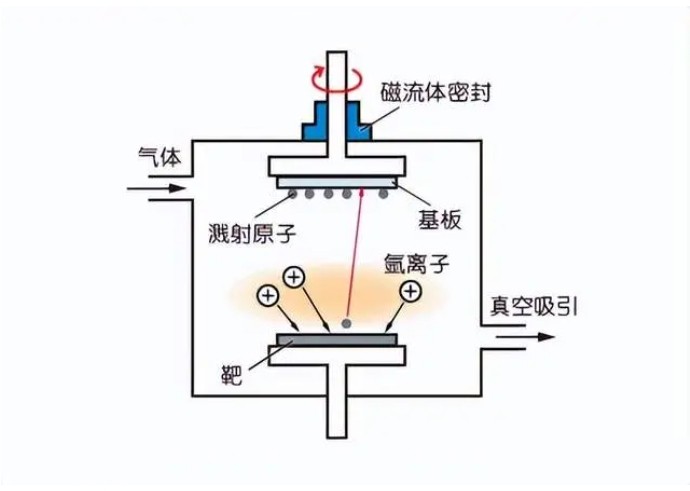

（磁控濺射鍍膜）

三、后處理與組裝階段：決定成品率的“保障參數”

1. 退火工藝

鍍膜完成后，薄膜內部存在殘余應力。適當?shù)恼婵胀嘶鸹虼髿馔嘶鹂梢葬尫艖?yīng)力，穩定薄膜的微觀結構。對于窄帶濾光片，退火會導致微小的光譜漂移（通常為紅移），因此需將退火工藝固化，并在膜系設計中預補償這一漂移量。

2. 切割與劃片參數

在大基板上鍍制完成后，需切割成單個小片。關鍵點包括：

切割速度與刀輪壓力：參數不當會導致崩邊。崩邊不僅影響外觀，更嚴重的是會從邊緣產生裂紋，延伸至膜層內部，導致有效孔徑縮小或長期可靠性下降。

切割冷卻液：若冷卻不足，局部高溫可能導致邊緣膜層燒蝕或脫落。

3. 膠合工藝（適用于復合濾光片）

為保護膜層或?qū)崿F(xiàn)特定功能（如分光），有時需將兩片濾光片用光學膠膠合。關鍵點包括：

膠水折射率匹配：膠水固化后的折射率需與基底或膜層匹配，否則會在膠合界面引入新的反射損失。

氣泡與顆粒控制：膠層中的氣泡或灰塵顆粒會直接造成光散射，導致濾光片報廢。固化溫度曲線控制不當也會引發膠層應力雙折射。

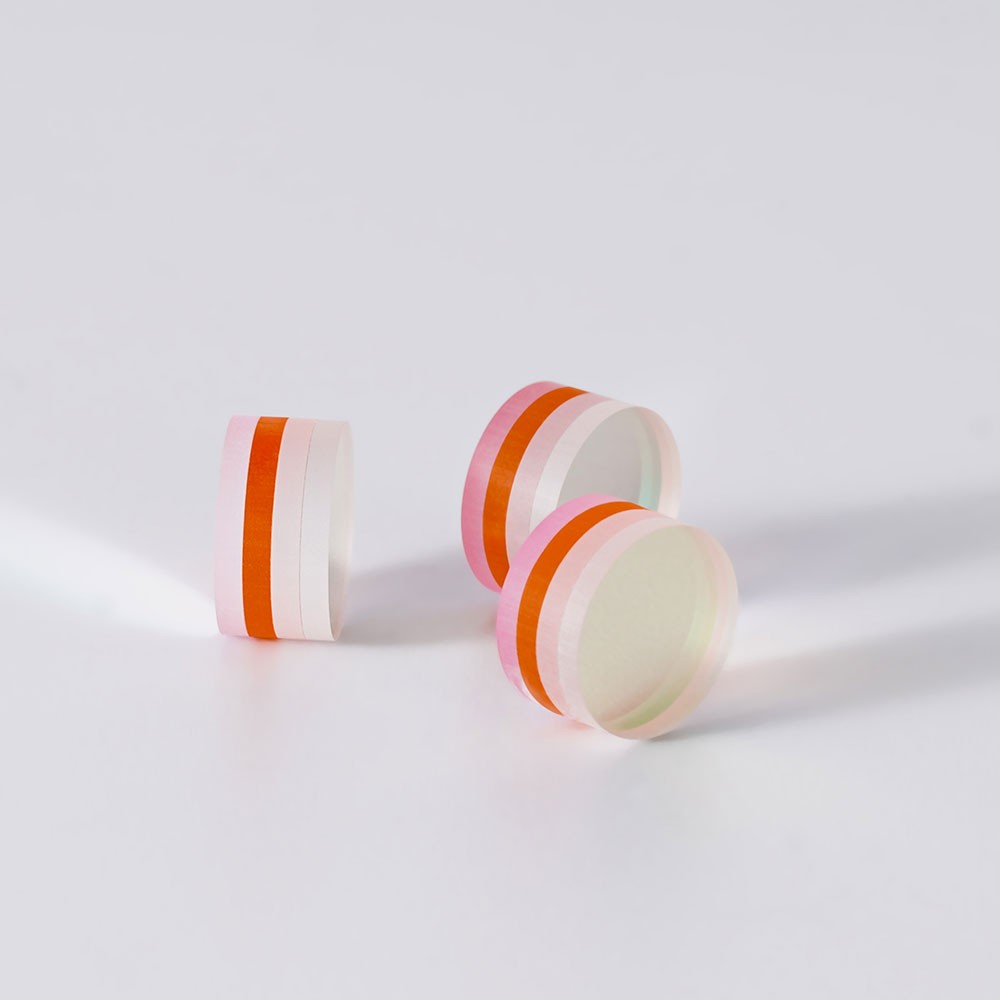

（光學膠合窄帶NBP630濾光片）

四、檢測與判定：光譜分析參數

加工完成后，檢測參數的設置也反向影響著對產品“成敗”的判定：

帶寬與截止深度：必須使用高動態范圍的分光光度計，準確測量截止波段的OD值（光密度值）。若儀器靈敏度不足，可能將OD6（合格）誤判為OD4（不合格）。

環境測試：高低溫測試、恒溫恒濕測試后的光譜漂移量，是驗證加工參數是否真正最優的最終標準。

濾光片的加工是一項系統工程，其成敗并非由單一因素決定，而是“材料-設備-工藝”三角鏈共同作用的結果。其中：

膜厚監控決定了光譜的準確性；

基板溫度與離子源決定了膜層的微結構穩定性；

沉積速率與氣氛決定了薄膜的吸收損耗；

后處理的切割與膠合則決定了產品的物理形態和長期可靠性。

實際生產中，唯有通過DOE（實驗設計）方法對這些關鍵參數進行正交優化，并建立嚴格的SPC（統計過程控制）監控體系，才能穩定制造出高性能、高良率的濾光片產品。
