在光學薄膜的制造領域，工程師和產線人員常常會遇到一個令人困惑卻又司空見慣的現象：兩批不同時間生產的濾光片，用光譜儀檢測時，其透射率曲線（或反射率曲線）幾乎完美重合，完全滿足設計規格書上的光譜指標；但當人眼觀察時，這兩批濾光片卻呈現出肉眼可見的“色差”——一個偏暖，一個偏冷。

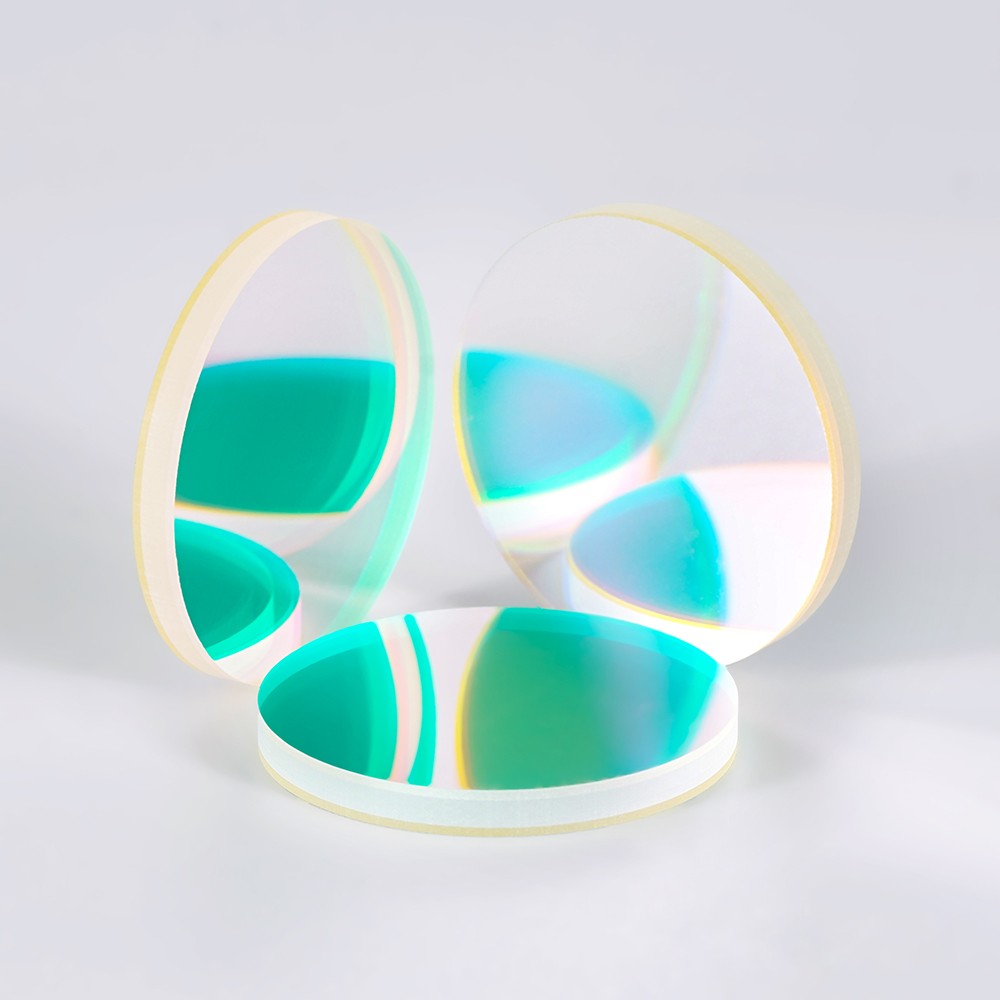

（NBP550窄帶濾光片）

對于可見光波段的濾光片（如熒光濾光片、帶通濾光片、分束鏡等），這一矛盾尤為突出。既然光譜一樣，為何顏色不同？這背后隱藏著光學薄膜技術中關于“物理測量”與“視覺感知”的深層邏輯——而這一差異，正逐漸成為光學制造商與下游客戶之間質量驗收的博弈焦點。

一、光譜儀“看不見”的細節：分辨率與積分效應

首先要明白一個核心概念：光譜儀是“物理學家”，人眼是“藝術家”。

1.采樣精度的局限性：

大多數在線檢測用的分光光度計，其掃描步長通常為1nm、2nm甚至5nm。如果兩批濾光片在極其窄的波段內（比如0.1nm范圍內）存在邊緣陡峭度的細微差異，或者存在微小的“波紋”（Ripple），光譜儀由于分辨率不夠，可能會忽略這些細節，給出的積分值（平均透過率）是相同的。

2.人眼的高敏度：

人眼對可見光波段（尤其是綠光區域，555nm附近）的微小變化極為敏感。如果濾光片在截止帶的邊緣位置發生了幾個納米的漂移，或者短波段的截止深度有輕微差異，雖然這些變化可能不足以顯著改變400-700nm積分后的總透過率（光譜儀判定為合格），但足以改變?nèi)碳ぶ担╔YZ），導致人眼感知到的顏色出現偏差。

【客戶視角】

對于安防監控模組廠的客戶而言，雖然濾光片的光譜曲線達標，但裝機后，終端用戶在不同批次攝像機之間切換時，會明顯察覺畫面“偏冷”或“偏暖”。這種視覺上的不一致，即使不影響識別準確率，也極易被消費者投訴為“產品品控不穩定”，迫使客戶對濾光片供應商提出更嚴格的色度公差要求。

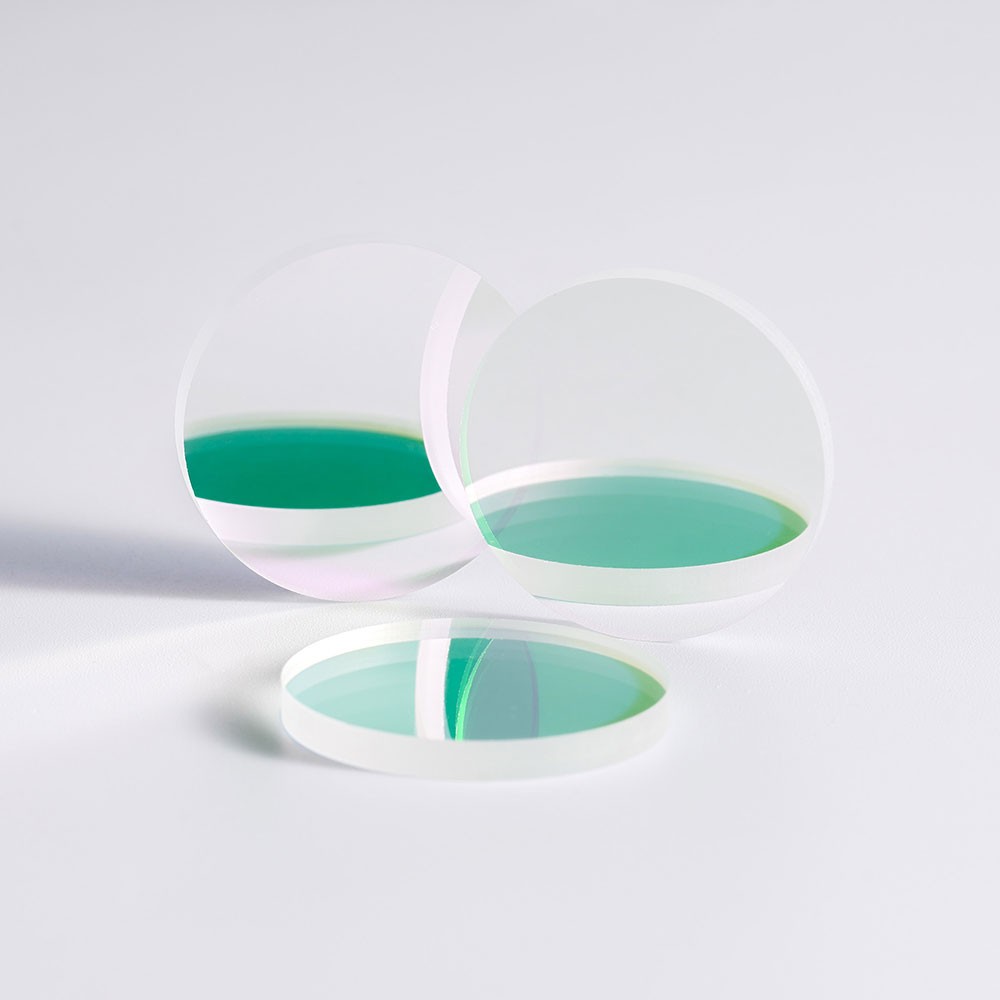

（BP550帶通濾光片）

二、膜層厚度的“納米級”波動

這是導致批次間色差最核心的物理原因。在真空鍍膜過程中，膜層厚度的控制精度決定了光譜的位置。

可見光濾光片通常由幾十層甚至上百層高低折射率材料交替堆疊而成（如TiO?/SiO?，Ta?O?/SiO?）。其原理基于光的干涉。

現象：假設第一批次鍍膜時，電子槍或晶控系統的沉積速率略快，導致每一層膜的物理厚度比設計值偏厚了0.5%；第二批次由于設備狀態波動或維護后，厚度偏薄了0.5%。

結果：干涉濾光片的光譜曲線會發生整體“平移”。雖然兩批次的光譜形狀完全一致，但截止帶的邊緣位置可能相差了2-5nm。

視覺影響：在可見光區，邊緣位置偏移2nm，意味著濾光片對藍光（或紅光）的截止程度發生了變化。對于肉眼來說，這就是“偏藍”與“偏黃”的直觀區別。如果光譜儀只測量中心波長或平均透過率，這個“邊緣漂移”很容易被漏判。

【客戶視角】

在機器視覺領域，工業相機對色彩還原度要求極高。用于產品缺陷檢測的濾光片，若批次間存在輕微邊緣漂移，可能導致同一批次的檢測設備對相同缺陷產生不同的“灰度閾值”。客戶會發現：上一批濾光片能檢出的瑕疵，換了新批次后誤報率飆升。此時，客戶不會接受“光譜合格”的解釋，因?yàn)槠渥詣?dòng)化產線的穩定性已受到了直接影響。

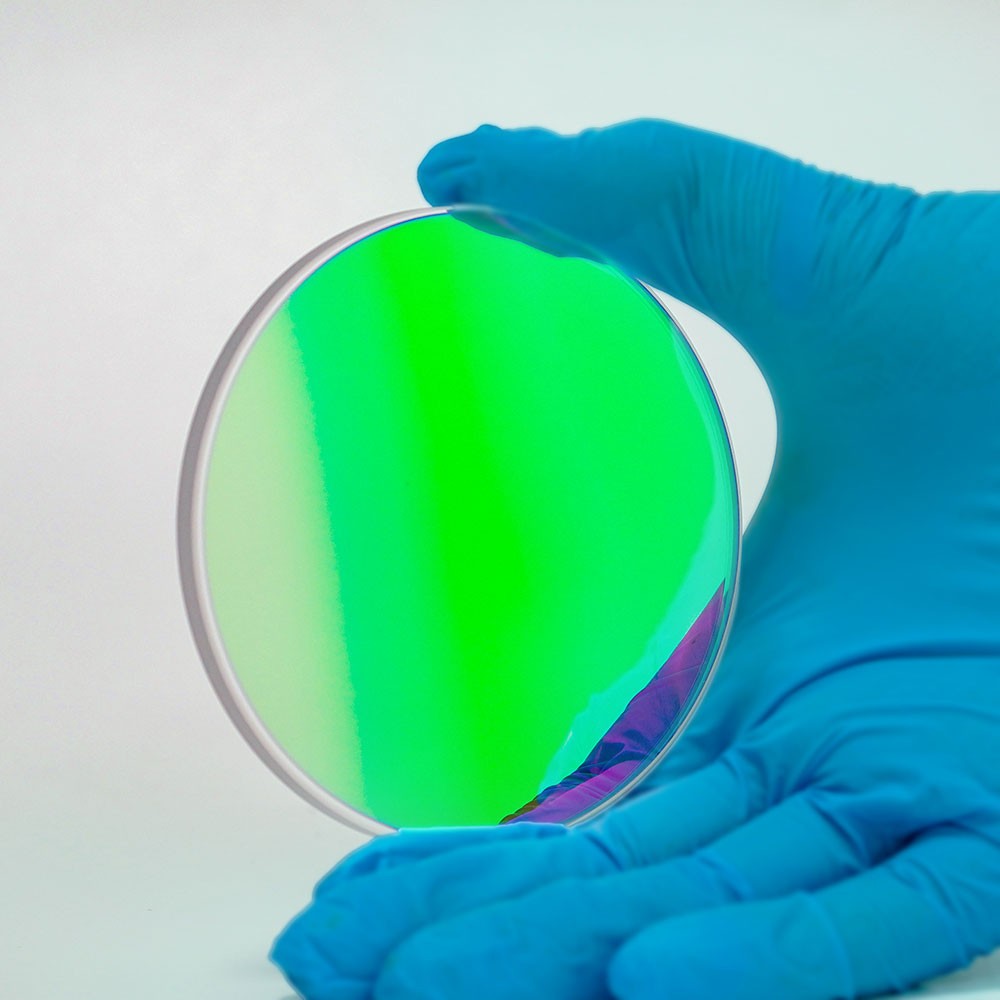

（BP550+AR帶通濾光片）

三、膜層材料的“批次性”折射率差異

鍍膜材料的折射率并不是一個恒定的物理常數，它受制于：

1.材料的純度：不同批次的鍍膜材料（顆?；蛩幤鋬?nèi)部雜質含量、填充密度可能存在微小差異。

2.工藝環境的穩定性：鍍膜機腔體內的真空度、充氧量（尤其是對TiO?、Ta?O?等氧化物的氧化程度）直接影響膜層的折射率（n值）。

如果第二批次鍍膜時，腔體真空度略低，導致氧化鈦薄膜的吸收略微增加（折射率虛部變化），或者折射率實部發生0.01-0.02的變化，那么即使物理厚度完全相同，其光學厚度也會改變。這種改變會導致干涉效應的相位條件變化，最終體現為顏色敏感度的差異，而全波段的光譜積分能量可能依然達標。

【客戶視角】

專業攝影濾鏡和高端投影儀的客戶對此感受最深。攝影師更換濾鏡品牌或批次后，會發現同樣的相機白平衡設置下，照片出現無法通過后期簡單校正的色偏。對于影視級應用，這種細微的色差在多個機位切換時會被無限放大，導致后期剪輯無法匹配畫面。這類客戶往往愿意為“批次間色差極小”的供應商支付更高溢價，因?yàn)樗麄儾少?gòu)的不只是光譜，更是“視覺一致性”。

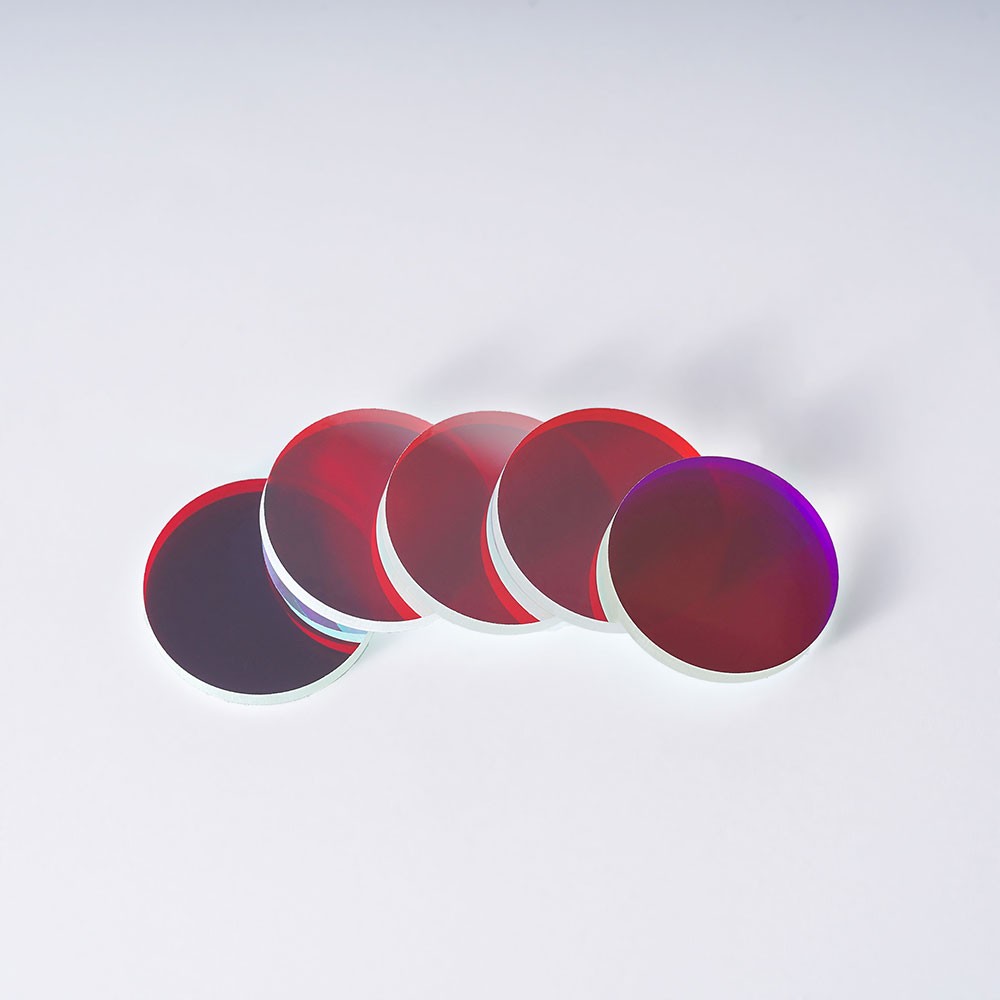

（BP650窄帶濾光片）

四、散射與吸收：隱藏的光損耗

顏色不僅僅取決于透射光譜，還取決于反射光譜和吸收。

表面粗糙度：批次間的鍍膜機狀態（如離子源清洗能量）不同，可能導致膜層表面粗糙度不同。粗糙度增加會導致短波（藍光）散射增強。

吸收邊移動：對于某些寬波段濾光片，如果基底材料（如特定玻璃）批次不同，其紫外吸收邊可能存在微小差異?；蛘呓饘倌樱ㄈ玢y、鋁）在鍍制過程中氧化程度不同，導致在可見光區的吸收率不一致。

這些“損耗”在光譜儀測試透射率時，可能表現為透射率絕對值相差不到1%，但人眼在觀察反射光或透射光顏色時，由于散射光的波長選擇性，會敏銳地察覺到“發霧”或“顏色飽和度”的變化。

【客戶視角】

在激光投影顯示或抬頭顯示（HUD）領域，濾光片常處于高亮度照明下。若批次間存在微弱的散射差異，客戶在整機點亮測試時會發現“雜散光”或“鬼影”的位置和強度發生變化。對于追求極致對比度的客戶，這種“看不見”的散射（光譜儀難以區分）會成為致命的可靠性隱患，導致整批濾光片被退貨。

（BP650窄帶濾光片2）

五、基底與測試條件的“障眼法”

最后，千萬不要忽視基底的影響。

基底厚度與材質：不同批次的基底玻璃，其折射率一致性、退火應力、甚至厚度（影響平行平板間的多次反射）都可能在極微小的程度上改變透過率曲線的干涉調制幅度。

測試位置：很多時候，顏色不一致是因?yàn)闇y(cè)試人員在不同批次中取了不同位置的樣品。對于大尺寸鍍膜機，傘架中心與邊緣的膜層厚度均勻性、溫度均勻性本身就存在差異。第一批次抽檢了中心點，第二批次抽檢了邊緣點，自然會導致顏色差異，即使中心點的光譜看起來和上一批邊緣點的光譜“一樣”。

【客戶視角】

對于消費電子（如智能手機攝像頭）這類大批量客戶，他們執行的是嚴苛的來料檢驗（IQC）。如果供應商在批次出貨時未嚴格管控抽樣位置，導致客戶IQC抽檢到的樣品恰好是鍍膜傘架邊緣的“色偏片”，而光譜報告卻取自中心合格片，就會引發“供應商造假”的信任危機。這類客戶通常要求供應商提供全口徑光譜管控，并附帶色度坐標（CIEab）的批次一致性報告。

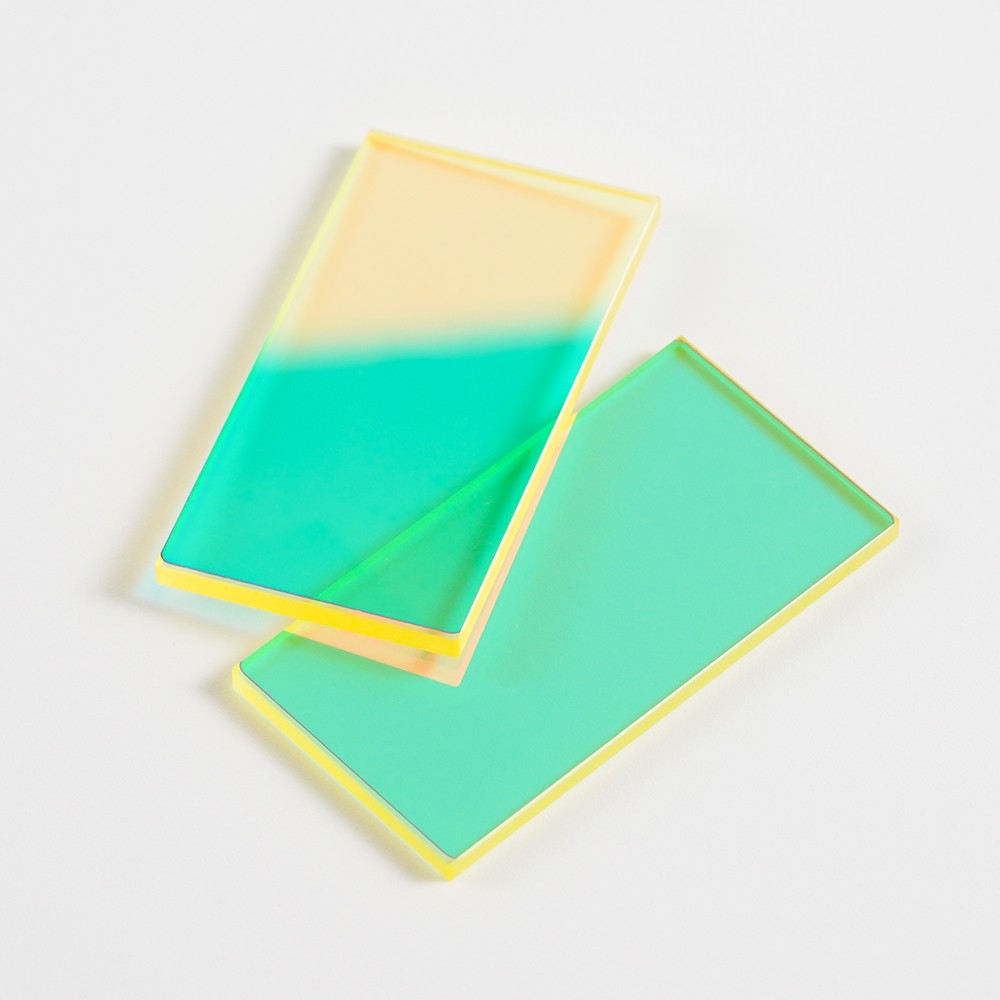

（BP532帶通濾光片）

從“光譜合格”到“客戶滿意”的跨越

對于光學工程師和質檢人員，我們需要建立一種認知：“光譜一樣”是一個工程概念，而“顏色一致”是一個商業與視覺概念。

在絕大多數工業應用（如安防監控、機器視覺）中，只要光譜曲線（透過率、半高寬、截止深度）符合規格書，且色差控制在CIE1976Lab色空間的允許公差范圍內，這種“批次色差”被認為是可接受的。

然而，隨著光學產品向消費級、高感官級（如AR/VR、醫療成像、專業影像）滲透，客戶已不再滿足于“光譜合格”。他們要求的是“裝上即用、多機位無色差、批次間零感知差異”的產品體驗。

為應對這一趨勢，先進的鍍膜工廠正在引入以下技術：

1.光學監控法：取代單一的晶控法，直接監控光譜邊緣位置，確保每一爐的光譜對準，從源頭上壓縮色差范圍。

2.全自動配色系統：將色度計引入產線，不僅監控光譜，更直接監控最終產品的CIE色坐標，并向客戶提供每一批次的色度一致性報告。

3.嚴格的材料批次管理：對鍍膜材料進行預燒結和折射率標定，確保每批材料的“光學指紋”一致。

4.客戶協同定標：與下游客戶共同建立“目視比色標準樣片”和“色度公差等級”（如將ΔEab控制在1.0以內），將模糊的“顏色不一致”轉化為可量化、可追溯的質量指標。

啟示：

當我們看到兩片濾光片顏色不同但光譜相同時，不必急于判定“儀器壞了”或“鍍膜錯了”。這恰恰是光學薄膜從“工程合格”邁向“美學卓越”過程中，必須跨越的物理極限與商業挑戰。理解人眼與機器的差異，理解納米級厚度控制的難度，更理解下游客戶在整機應用中的真實痛點，才能真正讀懂鍍膜工藝中那一抹“色彩”背后的科學——以及它背后所承載的信任與價值。
