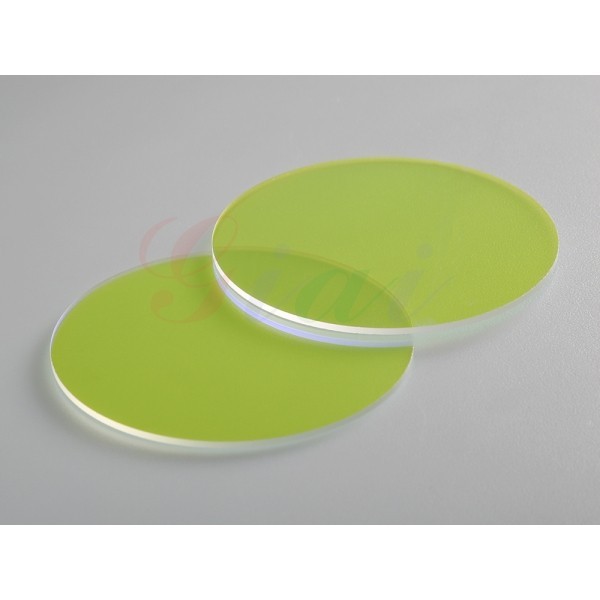

全息窄帶帶阻濾光片，玻璃基片上涂敷有一層介質(zhì)層，該介質(zhì)層為帶有反射全息衍射層的重鉻酸明膠層，重鉻酸明膠層上涂敷有環(huán)氧樹脂層，環(huán)氧樹脂層上粘結(jié)固定有封片玻璃。其特征在于：由重鉻酸明膠層制成的反射全息衍射層的折射率調(diào)制度n1(Z)、折射率變化空間頻率的改變G(Z)按公式分布，按此分布規(guī)律制成的窄帶帶阻濾光片的半寬度在10nm以下，光密度可達(dá)6D以上。

　　全息窄帶帶阻濾光片的玻璃基片上涂敷的介質(zhì)層是為了記錄平行于介質(zhì)層表面的干涉條紋的重鉻酸明膠層，所述的重鉻酸明膠層上涂敷有環(huán)氧樹脂層，環(huán)氧樹脂層上粘結(jié)固定有封片玻璃，其特征在于：由重鉻酸明膠層制成的反射全息衍射層的折射率調(diào)制度n1(Z)、折射率變化空間頻率的改變G(Z)按下列公式分布： n↓[1](Z)=n↓[1][(1-P)(Z/T)↑[r]+p] G(Z)=G↓[0]-ΔG(Z/T)↑[s] 其中：T為介質(zhì)層厚度，Z軸與介質(zhì)層法向平行，在介質(zhì)層與玻璃基片[2]的界面處取Z=0，在介質(zhì)層與環(huán)氧樹脂層的界面處取Z=T，n1是Z=T時(shí)的折射率調(diào)制度，p是Z=0時(shí)的折射率調(diào)制度與n1之比，G0是Z=0時(shí)的空頻相對于平均空頻的變化，ΔG是空頻相對平均空頻的最大變化量;r和s分別表示 n1(Z)和G(Z)隨Z變化的冪次。
